4．主电源
    三星液晶彩电BN44- 00155A电源板中的主电源电路如图3-7所示。由驱动控制电路ICM801（MC33067）、半桥式输出电路开关管QM801、QM802、输入／输出变压器TM802、TM801 S为核心组成。二次开机后启动工作，产生24V、13V、12V、5.3V电压，为主板和背光灯板供电。


   （1）MC33067简介

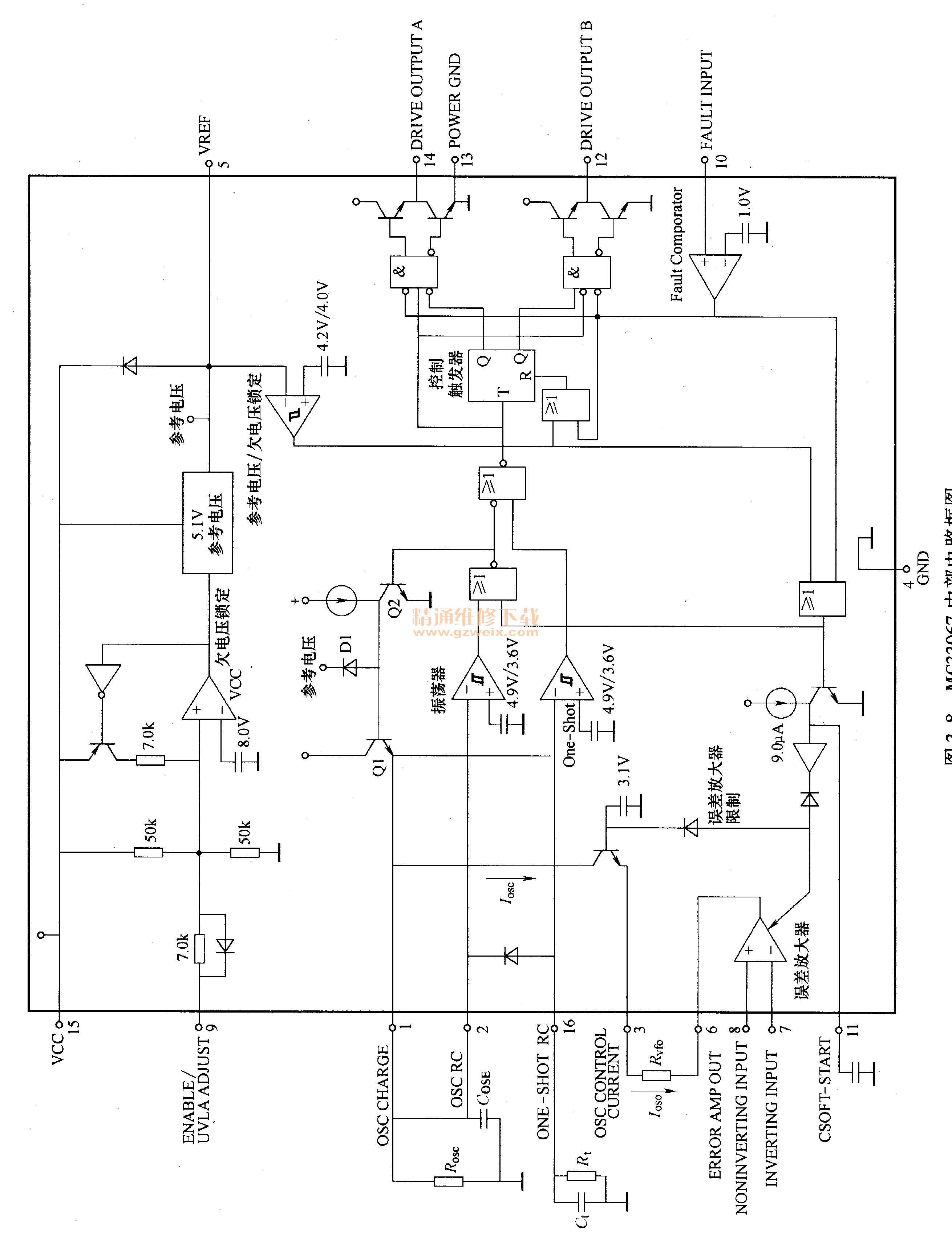

    MC33067是开关电源专用驱动控制电路，内部电路框图如图3-8所示，内含振荡器、误差放大器、参考电压发生器、欠电压保护、相位相反的驱动脉冲信号A/B激励输出电路等，其引脚功能和维修数据见表3-3。



   （2）启动工作过程
    二次开机后，开关机电路为ICM801的15脚提供M-VCC供电，PFC电路为QM801、QM802提供380V供电，主电源启动工作，ICM801集成块内部的振荡电路就会启动产生振荡脉
冲信号。该信号经集成块内部相关电路处理后形成相位相反的驱动脉冲信号分别从集成块的12、14脚输出，经输入变压器TM802推动QM801、QM802轮流导通／截止，其脉冲电流在开关变压器TM801 S一次侧中形成变化电流，然后通过互感作用在二次侧产生感应脉冲电压。
   （3）整流滤波电路

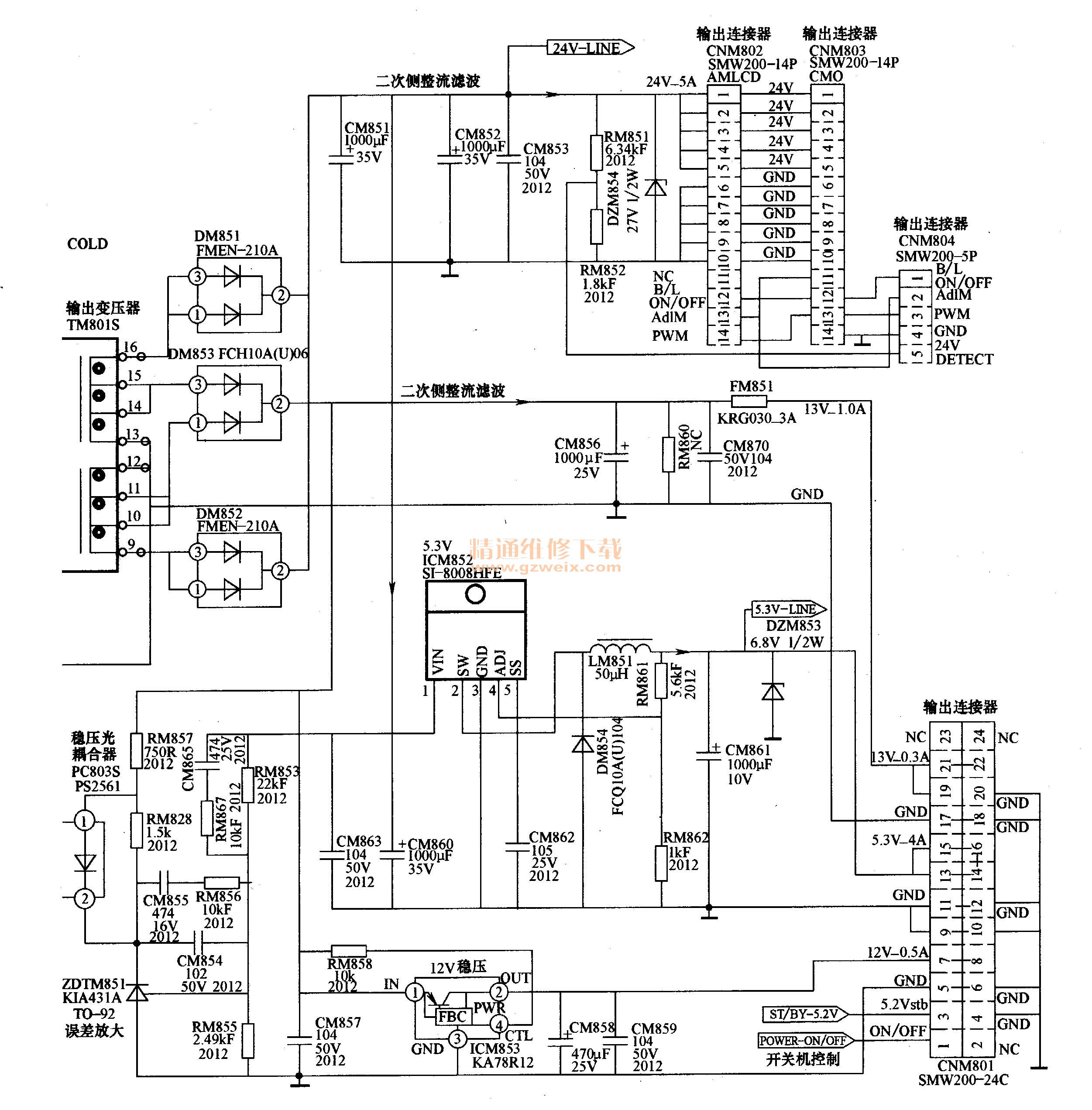

开关变压器TM801 S二次绕组9-12/13-16输出的脉冲信号经DM851、DM852、CM851～CM853组成的整流滤波电路整流滤波后，得到24V/5A直流电压，一是经连接器输出，送往背光灯逆变器板；二是经四端稳压器ICM852（SI- 8008 HFE）降压、稳压后，输出5. 3V/4A电压，经连接器输出，为主板小信号电路供电。
    TM801 S二次绕组10/11-12/13-14/15输出的脉冲信号经DM853、CM856等元器件组成的整流滤波电路整流滤波后，得到13V/1. OA的直流电压，一是经连接器输出，输往信号处理板电路，作为其部分电路的工作电压；二是经四端稳压器ICM853（KA78R12）降压、稳压后，输出12V/0. 5A电压，经连接器输出，为主板小信号电路供电。
   （4）稳压控制电路
    主电源中的稳压电路主要由误差放大器ZDTM851、光耦合器PCM803 S、取样电路RM853、RM855组成。
    通过取样电路对主电源输出的24V电压进行取样，经ZDTM85比较放大后，产生误差控制电压，通过光耦合器PCM803S对主电源驱动集成块ICM801的8脚内部振荡器进行控制，达到稳定输出电压的目的。
   （5）软启动和PFC欠电压保护电路
    图3-7左上部电路为软启动和保护电路。该电路主要由主电源中的集成块ICM801（MC33067）和ZDTM801、QBM805、DZM801等元器件组成。
    该开关电源的设计思想是不仅要主电源工作滞后PFC电路，还要PFC电路不工作时主电源也不工作。同时，当PFC电路出故障导致PFC电压过高时，切断PFC电路和主电源电路驱动脉冲形成电路的供电，使其停止工作。
    图中的ZDTM801、QM805组成软启动延迟控制电路。该电路的作用是使电视机二次开机后，主电源集成块ICM801的软启动脚的外接电容在PFC电路没有工作之前不进行充电。
只有当PFC电路进入正常工作状态后再进入充电状态。
    由ZDTM801、QM805组成的软启动延迟控制电路的工作过程如下：二次开机后，若PFC电路不工作，无法通过电阻RM819～RM823为ZDTM801提供正常的工作电压，ZDTM801将处于截止状态。ZDTM801截止后，M-VCC电压经RM827、RM826、DZM801加到QM805的B极，使QM805饱和导通。QM805的C极与ICM801的软启动控制脚11脚相连，因此ICM801的11脚电位被强制拉到地，IC801内部电路无法对其外接电容进行充电，主电源驱动脉冲形成电路虽然有供电电压，但也无法启动进入正常工作状态。
    PFC电路正常工作后，PFC电压经RM819～RM823加到ZDTM801的G极，ZDTM801导通，QM805截止，对ICM801的11脚电压不产生影响，主电源开始工作。QM805截止后，ICM801内部电路开始对11脚外接电容进行充电，当充电电压上升到一定幅度时，集成块内部的振荡电路启动进入振荡状态产生振荡脉冲信号。
   （6）主电源反馈保护电路
    主电源驱动电路ICM801的10脚为反馈电压输入端，内置过电压保护电路。主电源开关变压器TM801 S的4脚CM808上端的激励脉冲，经CM809、RM815分压，再经DM805整流、CM806滤波产生反馈电压，送到ICM801的10脚。当主电源输出电压过高时，反馈到ICM801的10脚电压升高，达到保护设计值时，ICM801停止输出激励脉冲，主电源停止工作。
   （7）主电源输出过电压保护电路
    主电源输出过电压保护电路如图3-7的右下部所示，由27V稳压管DZT851、6. 2V稳压管DZT855、晶体管QT852、光耦合器PC802S为核心组成，对主电源驱动电路ICM801的10脚电压进行控制。
    主电源输出电压过高时，其检测电压24V-LINE或5. 3V-LINE随之升高，当检测电压24V-LINE升高到27V以上时，击穿稳压管DZT851，当检测电压5. 3V-LINE电压升高到6. 2V以上时，击穿稳压管DZT855，分别向QT852的B极注入高电平，QT852导通，光耦合器PC802S导通，向ICM801的10脚注入高电平，达到保护设计值时，ICM801停止输出激励脉冲，主电源停止工作。
