（7）开关机控制电路

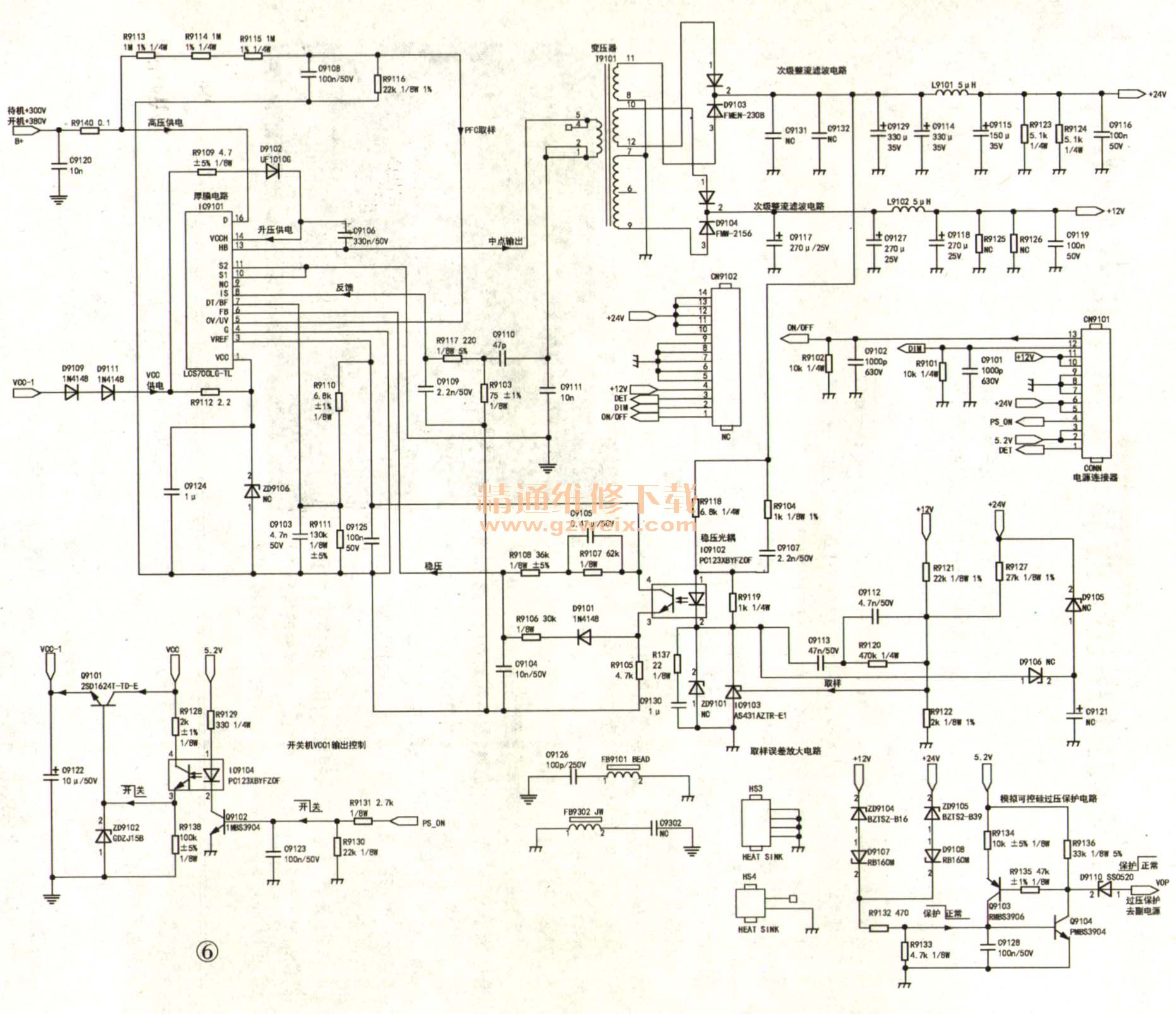

    开关机电路如图6左下侧所示，由Q9102、光耦IC9104、Q9101为核心构成，采用控制PFC电路IC9801和主开关电源驱动电路IC9101的VCC-1供电的方式。

   开机时，PS-ON控制信号为高电平时，Q9102导通，IC9104导通，向Q9101的b极注入高电平，Q9101导通，副电源产生的约16V的电压经Q9101输出14.3V的VCC-1电压，为PFC和主电源驱动电路供电，从而使整机进入准工作状态。
遥    控关机时，PS-ON控制信号为低电平时，Q9102截止，IC9104截止，Q9101截止，切断VCC-1供电，PFC电路和主电源停止工作，整机进入等待状态。
    4．主电源电路
    该二合一板中主电源电路如图6所示，主开关电源的振荡、稳压和内含MOS开关管的厚膜电路LCS700LG-TL（IC9101）、光耦合器IC9102、误差放大器IC9103、开关变压器T9101组成，产生＋24V和＋12V电压，向主电路板和背光灯电路供电。
（1）LCS700LG-TL简介

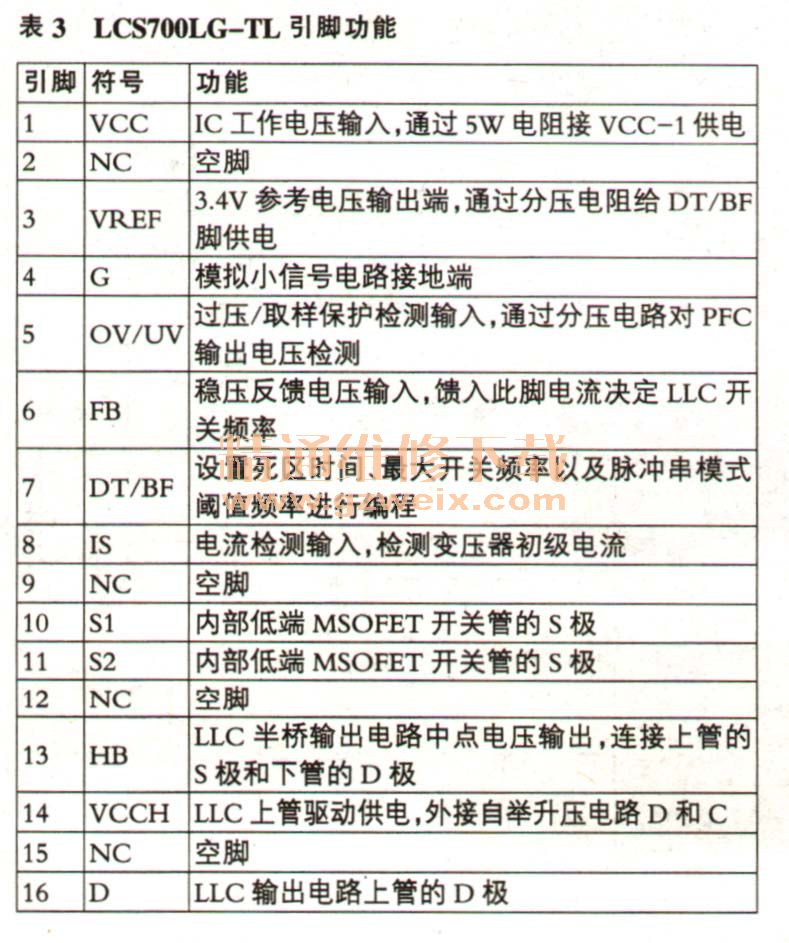

    LCS70OLG -TL是集成了MOS管和LLC半桥谐振控制功能的厚膜电路，相同型号还有LCS700HG-TL。通过对频率的控制达到稳定输出电压的作用，可以方便地调节软启动。它内含调压器、软启动、LLC时钟电路、输出逻辑控制、电平位移电路、高低端驱动和高低端MOS开关管。设有过压保护（0VP）、过流保护（OCP）、过热保护（OTP），PFC供电欠压（UV）过压（0V）保护等，保护功能。最高工作频率达1MHz，正常稳定工作频率500kHz，大大降低了磁性元件SMD电容元件的尺寸，输出功率110W，满负载的效率大于94%，50％负载时大于93%。LCS700LG-TL引脚功能见表3所示。

（2）启动供电过程
遥控开机后，PFC电路启动工作后输出B＋的＋380V电压，一是加到主电源厚膜电路IC9101的16脚，内部半桥式推挽输出电路上MOS开关管的D极；二是经R9113-R9115与R9116分压送到IC9101的⑤脚PFC供电检测输入端；同时开关机控制电路输出的VCC-1电压为IC9101的①脚提供工作电压，IC9101内部振荡电路启动，振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，形成相位完全相反的两组激励脉冲信号，推动内部半桥式推挽输出电路上臂和下臂MOS开关管，进入开关工作状态，变化电流流过开关变压器T9101的①/②一④/⑤绕组中产生感应电压。
