创维8DA5机芯电路原理分析与维修(上)
来源:本站整理  作者:佚名  2015-11-23 10:01:09



    (3)lV供电转换电路

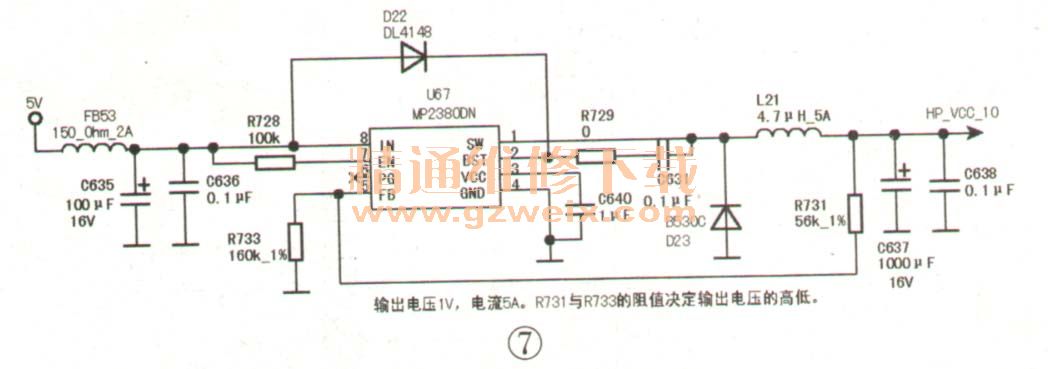

    5V转1V的DC-DC电路主要以MPS公司生产的MP238ODN (U67)为核心组成,如图7所示。

    MP2380DN的输入电压为4.5V~21V,额定输出电流为5A,正常工作频率为600kHz;内置有过流保护和软启动电路。与MP2303相比,MP2380DN的同步范围要宽 得多,通过⑦脚(EN/SYNC 端)可与外部时钟频率保持同 步,同步范围为300kHz~1.4MHz。该电路的输出电压值与MP2303一样,可以通过调整R733(RUP)和R731(RDOWN)的值来调整。
    3.信号输入/输出电路

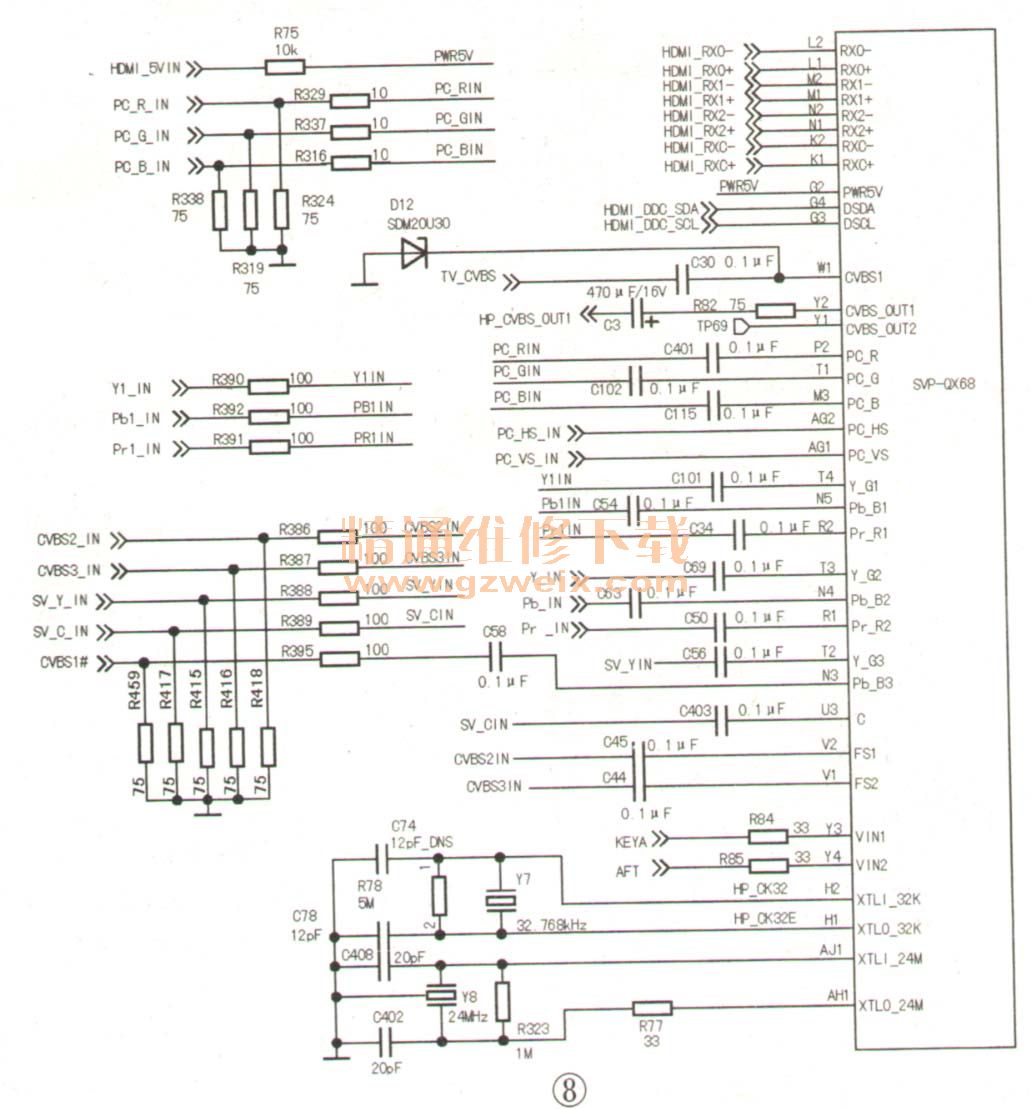

    该机芯的信号输入/输出电路如图8所示,TV信号是从SVP -QX68的CVBS1端进人,二极管D12有钳位的作用;S端子信号分别从Y -G3端和C端进人;视频1/视频2/视频3信号分别从PB- B3/FS1/FS2端进人;各路视频信号输入电路均对地接有75Ω的匹配电阻和0.1μF的根合电容。分量1/分量2信一号分别从Y_ G1、PB_B1、PR_ R1/Y_ G2、PB_ B2、PR_ R2端进人;VGA的R、G、B信号分别从PC、R/PC、G/PC_B端进入,行、场同步信号分别从PC_ HS、PC_ VS端进入。

    该机芯部分机型安装有USB模块,模块的主要IC是AMLOGIC公司生产的7228,工作电压为12V。USB模块在RM格式下支持480P、576P、720P50/60这3种格式的视频。由于USB模块输出的是YPbPr信号,则安装有视频切换开关PI5V330或CBT3257 (U41),如图9所示,与分量2信一号共用一个通道:从HDMI口输入的是数字信号,具体电路将在下面单独介绍。

    4.HDMI电路
    8DA5机芯可以接收两路HD-MI信号,并且可以支持到HD-M11.3格式。由于SVP-QX68自身只能接收一路HDMI信号,为了能接收两路HDMI信一号,则安装有HDMI切换集成块PS321(U18),如图10所示(并补U20)。 PS321的工作电压为3.3VSB,该IC可以输入3路HDMI,根据控制信号选择其中的一路信号。

    在HDMI1-HDMI3接口的18脚均外接有MOS管,位号分别是U20、U22、U27(图中只画出了HD-Ml1接口),图标型号是UPA672T,实际使用的是NXP公司生产的PMGD780SN。该MOS管的主要作用是对热插拔检测通道(HPD)提供电平转换,将5V单端逻辑电平转换成3.3v单端逻辑电平。

上一页  [1] [2] [3]  下一页
