创维8DA5机芯电路原理分析与维修(上)
来源:本站整理  作者:佚名  2015-11-23 10:01:09


    5.存储器电路
    (1)DDR2电路

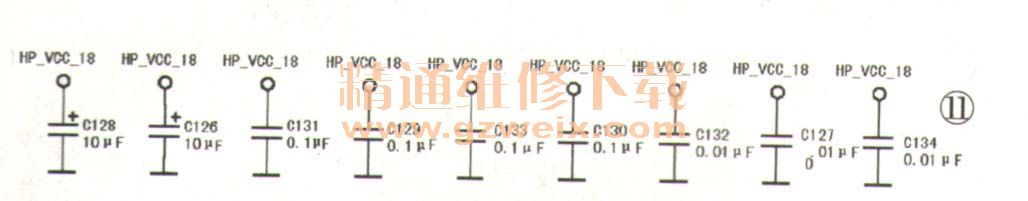

由于一该机芯的控制与图像信号处理系统的后台数据运算量较大,因此采用了4颗三星公司的16×16Bit  DDR2的SDRAM,位号分别为U10、U11、U48、U49。该SDRAM处理系统的后台数据运算量较大,的特点是时钟频率最高可到400MHz,数据传输率最高可达800Mbps。由于采用的是FBGA封装,发热量更小,功耗更低。该内存采用1.8V供电(HP_ VCC_ 18),为了尽可能地减少1.8V上的纹波电压,故每只SDRAM的供电滤波均采用多只电容并联的方式接地,如图11所示(C128-C134)(图中只画出了U10的供电滤波电容)。

    (2)FLASH电路

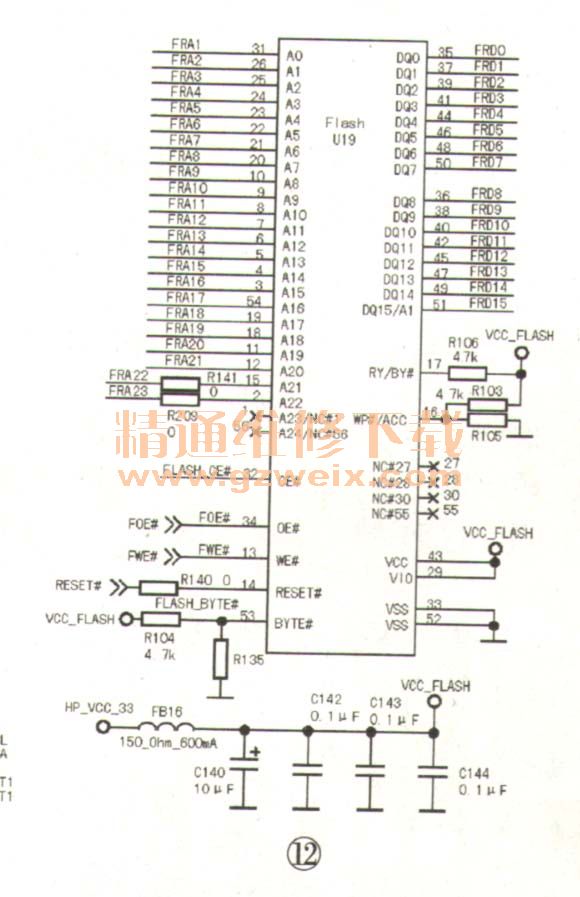

该机芯的FLASH存储器采用SPANION公司生产的4M串行FLASH,其工作电压为3.3V,如图12所示。该存储器中存储有本机的主程序及搜台、屏参数据。
