    1.4升级用连接线
    1. VGA连接线

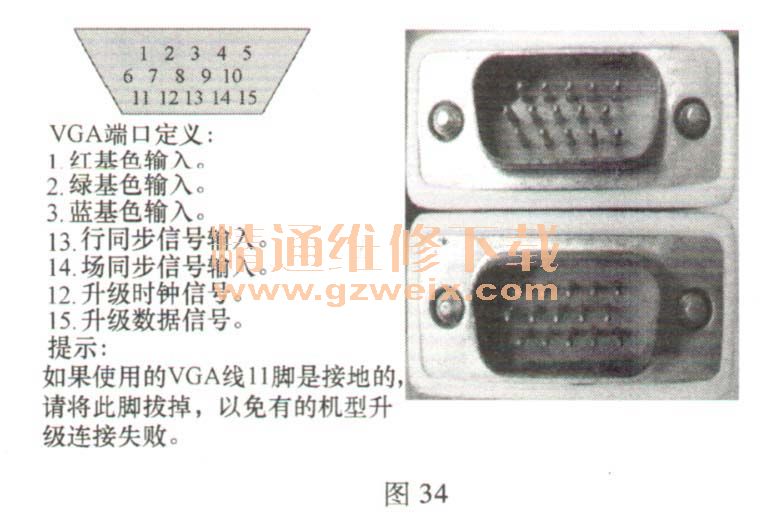

    VGA连接线是连接升级小板和彩电之间升级时的数据通道，十分重要，最好是使用正品的，以保证升级可以顺利进行。VGA连接线如图33所示，VGA连接线接口和引脚功能如图34所示。

2. USB连接线

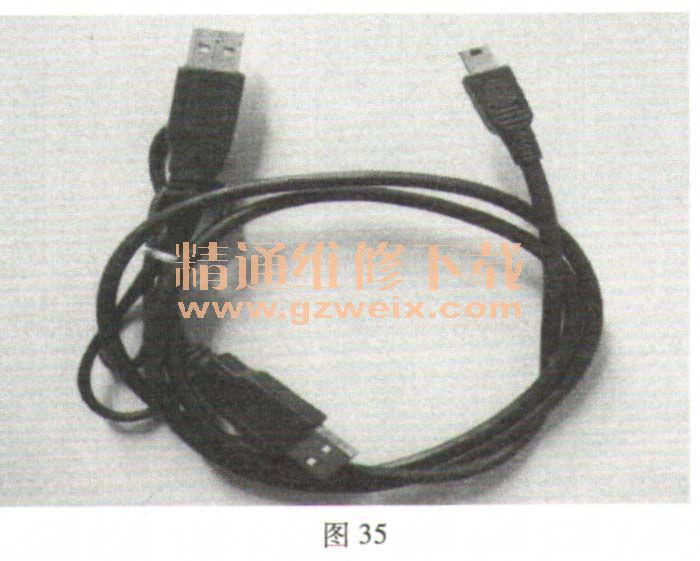

USB连接线是连接升级小板和电脑之间升级时的数据通道和供电，十分重要，最好是使用正品的（例如移动硬盘专用连接线），以保证升级可以顺利进行。图35和图36所示是一端标准口、一端迷你口的USB连接线；图37两端都是标准口USB连接线。两端都是标准口的连接线，没有按序连接之分，可随意插入电脑任意USB接口。升级小板上只要插入USB接口即可。

    3. RS232连接线
    RS232连接线也叫串口连接线。RS232连接线如图38所示，RS-232连接线端口与引脚功能如图39所示，是主流的串行通信接口之一。由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：
    1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容，故需使用电平转换电路方能与TTL电路连接。

    2）传输速率较低，在异步传输时，波特率为20kbit/s。
    3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

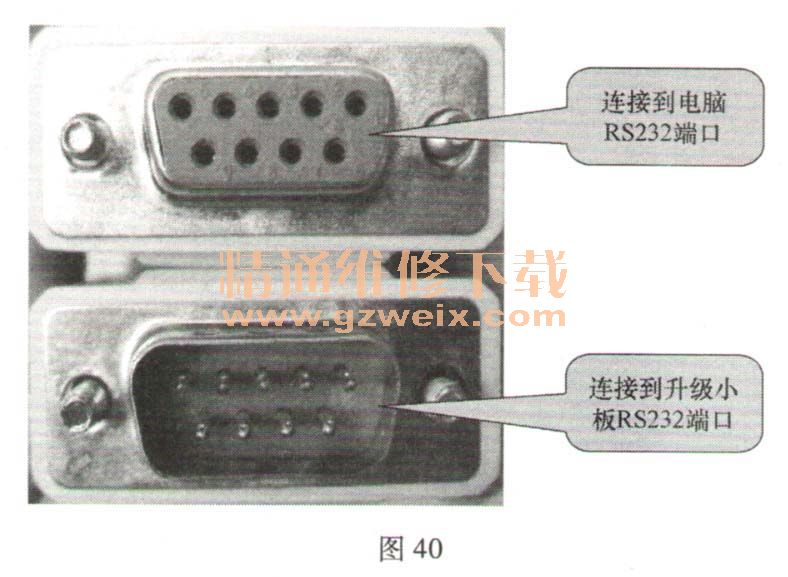

    4）传输距离有限，最大传输距离标准值为50ftσ，实际上只能用在15M左右。 RS232连接线端口连接如图40所示。

    4．打印机连接线

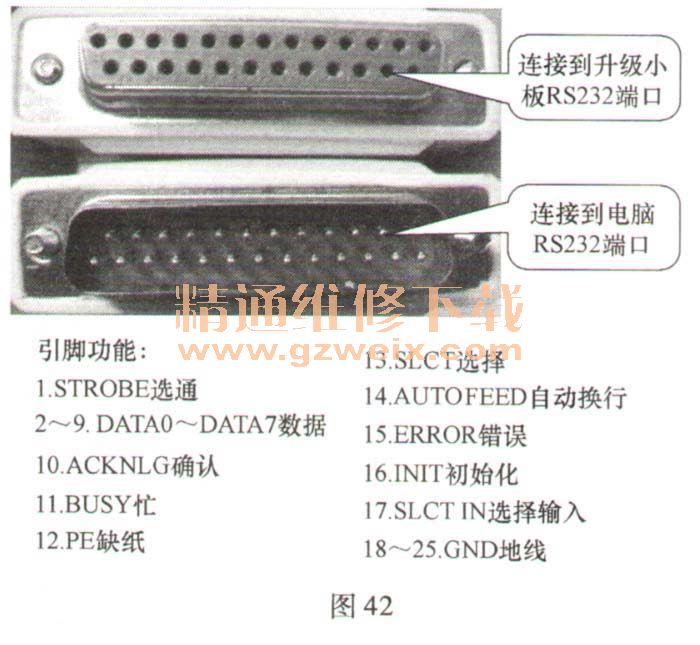

    打印机连接线也叫并口连接线，如图41所示。并口打印机连接线引脚功能和连接如图42所示。

    早期使用的打印机连接线端口是25引脚公头的，和并口联机线使用的接头引脚数一样，但打印机连接线的两个头是不一样的，分别接电脑和打印机且不能互换。我们在使用中也不能互换。
    5．升级小板连接电脑COM端口查询方法
    在升级之前对升级小板（不管是使用并口还是使用USB端口的升级小板）的设置是非常重要的，特别是升级小板和电脑连接的端口名称选择，如果选择错误，就会造成联机不成功，不能进行升级。
    每一次把USB升级小板和电脑连接正常以后，就要进行端口名称连接查询。因为使用不同的端口（虽然都是USB端口，但是电脑内部对端口名称定义是不一样的），电脑内部定义的名称是不一样的，所以每次使用时都要进行查询，重新设t，才可以保证联机成功，顺利进行升级。

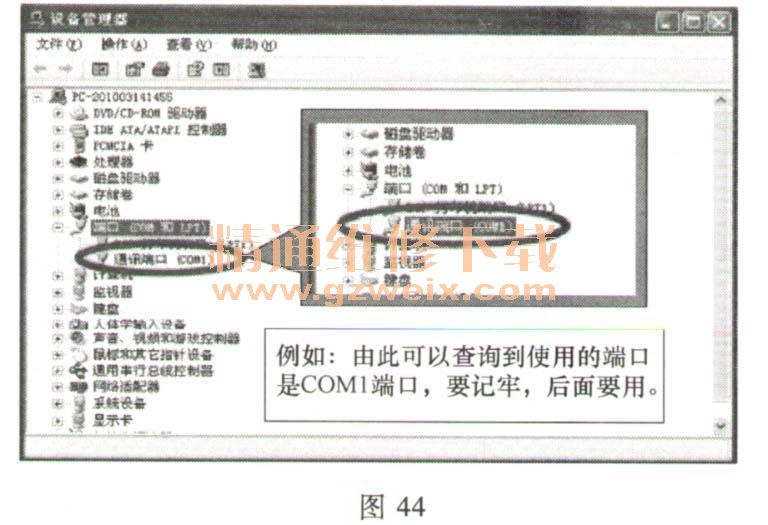

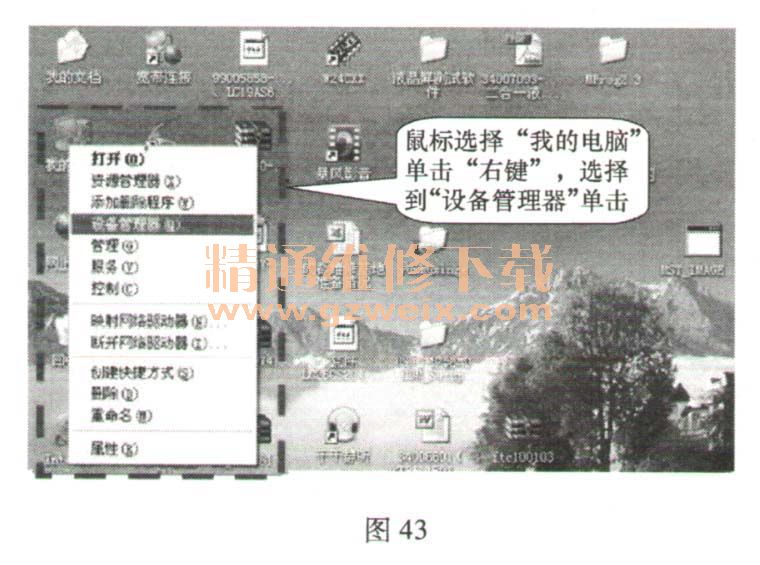

    在电脑桌面上选择“我的电脑”，按一下鼠标右键，如图43所示，选择“设备管理器”并单击后，出现如图44所示的“设备管理器”窗口。

    查看USB端口项目，查看端口类型，例如：由此可以查询到使用的是COM1端口，要记牢，后面要用。
