④市电欠压保护电路该保护电路由厚膜电路NB902的3脚内外电路组成。NB902的3脚为稳压电路PF电压输入端。市电经DB905整流，RB901、RB902、RB903与RB904分压后，送到QB902、QB904组成的检测电路。市电电压正常时，QB902导通，QB904截止，对厚膜电路NB902的3脚FB电压不产生影响，副电源正常工作；当市电电压过低时，QB902截止，QB904导通，将厚膜电路NB902的3脚FB电压拉低，内部稳压电路控制副电源停止工作。
⑤输出过压保护电路过压保护电路由5.6V稳压管ZD954、检测三极管Q953、光耦N961为核心组成，对厚膜电路NB902的3脚FB电压进行控制。
当开关电源输出的＋5.1Vsb电压达到5.6V以上时，击穿5.6V稳压管ZD954，迫使Q953导通，光耦N961导通，其内部光敏三极管导通，从3脚输出高电平，向NB902的3脚注入高电平，NB902据此进入保护状态，副电源停止工作。
⑥开关机控制电路康佳KIP十L085E02C2-01电源板的开关机控制电路如图3-3左下部和图3-5的右下部所示，由Q952、光耦N902、QB901组成，对主电源驱动电路所需的VCC1电压进行控制。
a．开机收看状态开机时，主板经连接器XS953的5脚送来PS-ON高电平，一是使Q952、N902均由截止转为饱和导通，N902饱和导通后，QB901的b极由高电平变为低电平，QB901导通，将副电源产生的VCCP电压输出，变为VCC1电压，为主开关电源驱动集成块NW902的3脚，主开关电源启动工作，输出十100V和＋12Vsb电压，为主板等负载电路供电；二是PS-ON电压使图3-3的右下部Q958导通，将R997//R998并联到副电源＋5.1Vsb输出端，确保副电源输出电压稳定；同时主板经连接器XS954的2、3脚送来BKLT-EN点灯高电平和PWM/ADIM调光电压到背光灯电路，背光灯点亮，进入开机状态。
b．待机状态待机时PS-ON变为低电平，Q952截止，光耦合器U902截止。PNP三极管QB901的b极为高电平，QB901截止，。极无电压输出，主开关电源驱动集成块NW902因供电电压不工作，无激励脉冲输出，主开关电源电路停止工作。同时主板送来低电平BKLT-EN点灯控制电压和低电平PWM/ADIM调光调整电压，背光灯电路停止工作，进入待机状态。
（3）主电源电路

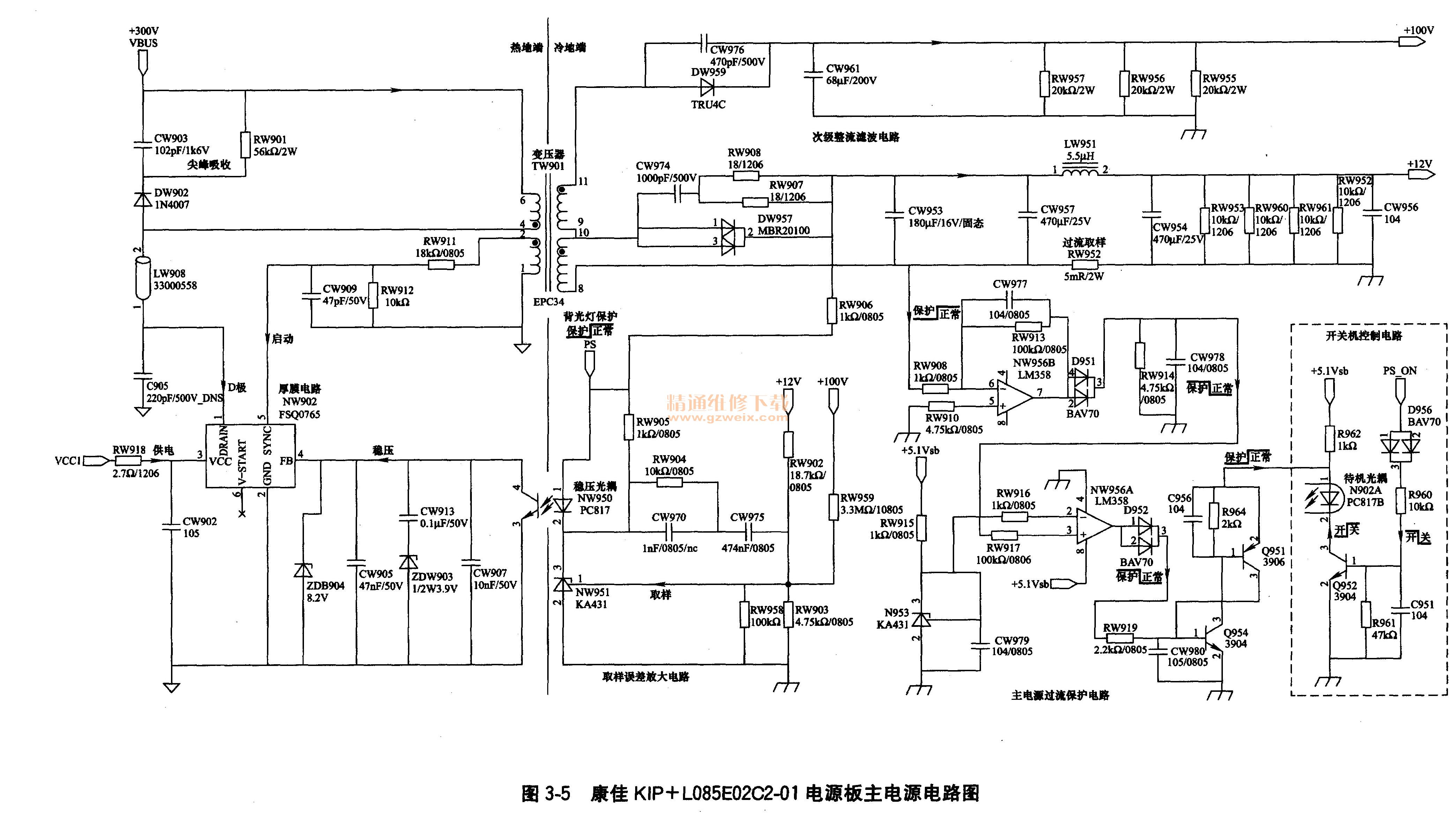

康佳KIP ＋L085E02C2-01电源板的主开关电源如图3-5所示，由厚膜电路FSQ0765（NW902）、变压器TW901、稳压电路误差放大器NW951（KA431）、光耦NW950（PC817）为核心组成。遥控开机后启动工作，输出＋100V和＋12V电压，为LED背光灯驱动电路和主板供电。

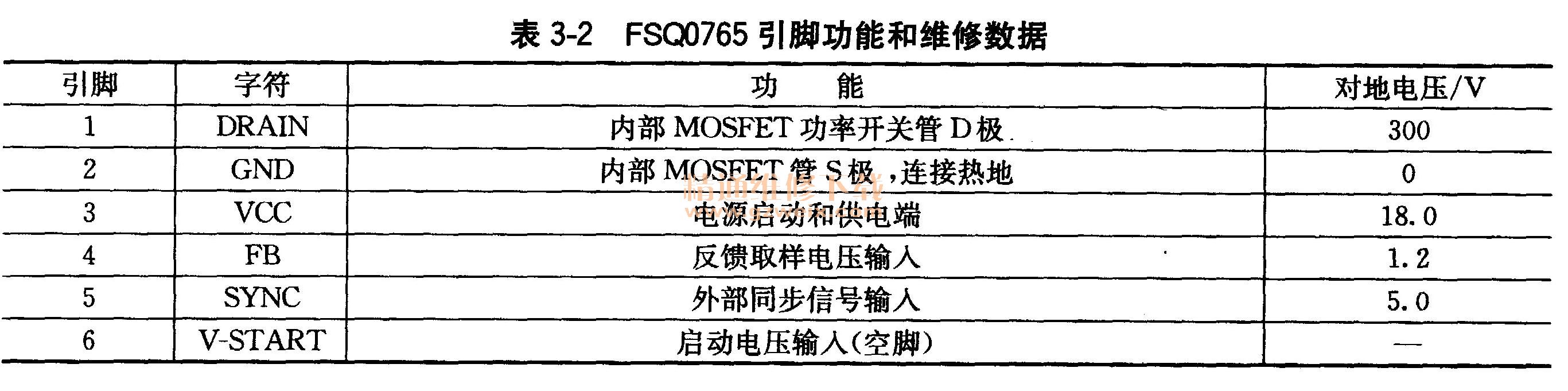

①FSQ0765简介FSQ0765是PWM控制芯片／MOSFET大功率场效应管的复合厚膜电路，内部电路如图3-6所示，包括基准电压源、振荡器、PIM调制器、RS触发器、驱动级、MOSFET输出级以及过流、过压、欠压和过热等完善的保护功能。FSQ0765引脚功能和对地参考电压如表3-2所示。
②启动工作过程市电整流滤波后C901-C903两端300V电压经变压器TW901的6-4初级绕组为NW902的1脚内部开关管供电，遥控开机后，开关机电路为NW902的3脚提供VCC1电压，主开关电源启动工作，NW902的内部振荡电路产生的激励脉冲驱动内部MOSFET管工作于开关状态，MOSFET开关管产生的脉冲电流在TW901中产生感应电压。其中TW901的热地端1-2绕组上产生的感应电压，经RW911送到NW902的5脚，作为反馈和同步信号，送到内部振荡电路，对振荡脉冲的相位和幅度进行控制和调整。
③次级整流滤波电路TW901的冷地端次级8-11绕组感应电压经DW959整流、CW961滤波，产生100V电压，为LED背光灯升压电路供电；TW901的次级8-10//9绕组产生的感应电压经DW957整流，CW953、CW957、LW951、CW954组成的π式电路滤波后，输出＋12V电压，为LED背光灯驱动电路和主电路板等负载电路供电。
④稳压控制电路稳压控制电路由取样电路RW906和分压电路RW959、RW958、RW903、误差放大器NW951（KA431）、光耦NW950（PC817）为核心组成，对NW902的4脚FB电压进行控制，达到稳压值的目的。
当开关电源输出的十12V电压升高时，一是经RW906加到光耦NW950的1脚供电升高；二是经过RW959、RW958、RW903取样电路分压，使NW951的采样输入端电压升高，比较放大后NW951的电流增加，光电耦合器NW950导通电流增加，使NW902的4脚FB电压降低，NW902输出的脉冲变窄，开关管的导通时间变短，开关电源输出
电压降低正常值。当开关电源输出
电压降低时，稳压电路向相反的方向变化，输出电压上升到正常值。
⑤尖峰吸收保护电路厚膜电路NW902的1脚内部开关管的D极与DW902、CW903、RW901组成的尖峰脉冲吸收电路相连接。当NW902的1脚内部开关管截止时，在TW901的6-4初级绕组产生较高的反峰压，该反峰压经尖峰吸收电路吸收释放，避免将NW902的1脚内部开关管击穿。
⑥主电源过流保护电路主电源过流保护电路如图3-5右下部所示，由运算放大器NW956A/B和模拟可控硅电路Q954、Q951为核心组成，对开关机电路光耦N902的1脚供电进行控制。
主电源次级整流滤波电路12V供电回路串联的电阻RW952为电流取样电阻。当主电源12V供电回路电流过大时，在RW952两端产生的
电压降增加，左端电压更负，该电压送到NW956B的6脚反相电压输入端，运算后从7脚输出高电平，经’D951送到NW956A的3脚正相电压输入端，运算后从1脚输出高电平，通过D952使模拟可控硅电路Q954、Q951导通，将开关机控制电路光耦N902的1脚电压拉低，N902截止，开关机VCC控制电路QB901截止，切断主电源厚膜电路NW902的3脚VCC1供电，主电源停止工作。
