海信LED液晶彩电采用的型号为RSAG7. 820. 2194电源板，集成电路采用NCP33262＋STR-A6000＋NCP1396组合方案，输出5VS、＋ 24V/8A、＋12V/2A、＋18V/2A电压。应用于海信LED55XT39G3D、LED46XT39G3D、LED42XT39G3D、LED40T28GP等MST6i78ZX机芯LED液晶彩色电视机中。
    海信RSAG7. 820. 2194型电源板实物图解如图6-17所示，电源板电路组成方框图如图6-18所示。



    该电源板由三部分组成：一是以集成电路NCP33262（N811）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋400V为主开关电源供电；二是以集成电路STA--A6000（N901）为核心组成的副开关电源，产生＋5VS电压，为主板控制系统供电；三是以集成电路NPC1396（N831）为核心组成的主开关电源，产生24V/8A、18V/2A、12V/2A电压，为主板和背光灯板供电。
   （1）抗干扰和整流滤波电路

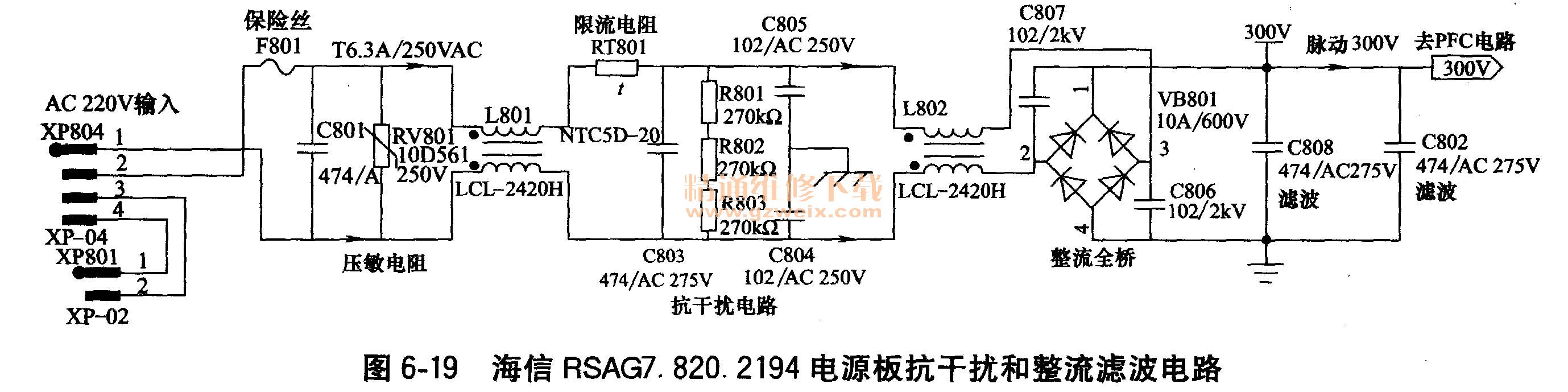

    海信RSAG7. 820. 2194电源板抗干扰电路、市电整流滤波电路如图6-19所示。

    ①抗干扰电路抗干扰和市电整流滤波电路：利用电感线圈L801、L802和电容器C801、C803～C804组成的共模抑制电路，滤除电源和电网产生的对称干扰信号；一是滤除市电网干扰信号；二是防止开关电源产生的干扰信号窜入电网。RT801为负温度系数的热敏电阻，限制开机瞬间的充电电流；RV801为压敏电阻，市电电压过高时击穿，烧断保险丝F801断电保护；．R801～R803是C801、C803的泄放电阻，关机后泄放掉C801、C803的高压电荷。
    ②市电整流滤波电路滤除干扰脉冲后的市电，通过全桥VB801整流、电容C808、C802滤波后，因滤波电容C808、C802容量小，产生100Hz脉动300V电压，送到PFC电路。
   （2）副开关电源
    海信RSAG7. 820. 2194型电源板的副电源电路如图6-20所示，由厚膜电路STR-A6000（N901）、变压器T803、稳压控制电路N903、光电耦合器N902为核心组成。一是次级冷地端输出5VS，为整机控制系统电路供电；二是初级热地端输出20V电压，经待机电路控制后，开机时为PFC和主电源驱动电路提供VCC供电。

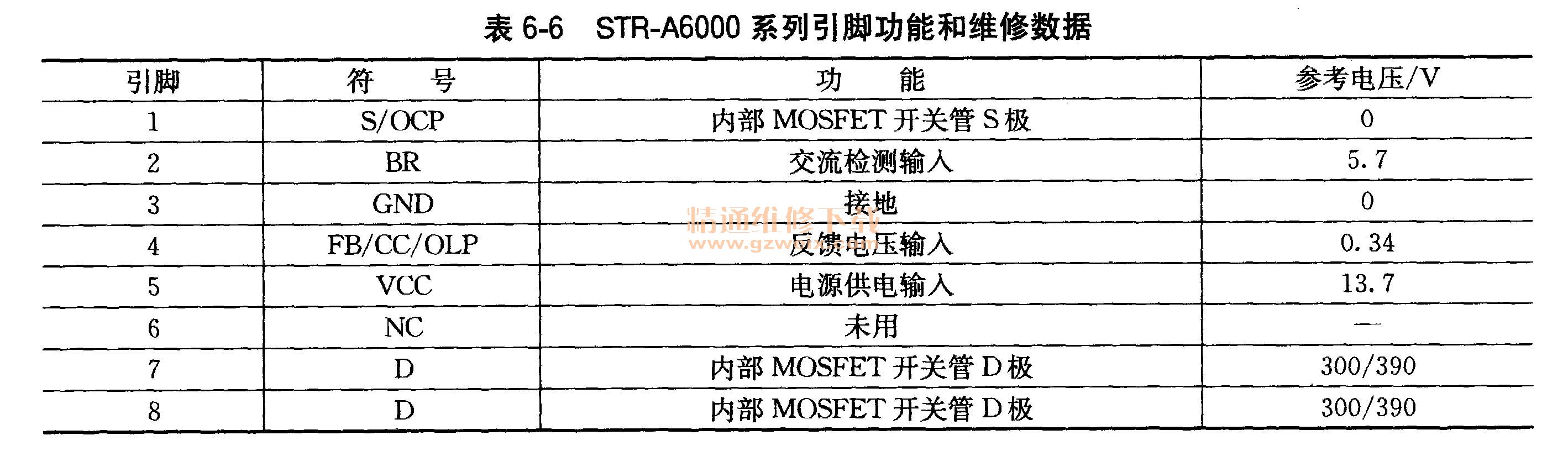

    ①STR-A600。简介STR-A6000是一片小电源设计的开关电源模块。内置振荡控制电路和MOSFET开关管，内部电路方框图如图6-21，其引脚功能和对地参考电压如表6-6所示。



    ②启动工作过程PFC电路待机状态C822、C824两端的＋300V经变压器T803的初级3-1绕组加到N901的7、8脚，一是加到内部开关管的D极；二是经内部电路向5脚外部C907充电，当C907上的电压达到芯片要求的启动电平时，N901开始工作，其内部的MOS-FET开关管脉冲电流在开关变压器T803中产生感应电压，T803次级6//7--9//10绕组感应脉冲电压，经外围电路整流、滤波后，生成5VS电压，为主板控制系统和电源板开关机控制电路供电；T803热地端的5-4绕组感应电压，经过VD903整流、C907滤波后，产生20V电压，一是向N901的5脚提供启动后的工作电压；二是送到开关机VCC控制电路，控制为PFC和主电源驱动电路N811、N831提供VCC工作电压。
    ③稳压控制电路副电源的稳压控制是由电压比较控制器N903（TL431）、光耦N902（PC817B）及N901的4脚内部电路来完成的。5VS电压通过分压电阻加到N903的G极，在N903内部进行基准比较，当电压异常时，调整N903的电流的大小。再通过光耦N902反馈给N901，控制内部MOSFET管的PWM开关控制信号的导通宽度，从而实现稳压控制。
    ④尖峰吸收电路N901的7、8脚内部开关管的D极，外接VD902、R909、C902为尖峰脉冲吸收电路，防止MOSFET管在关断时，T803产生的自感脉冲将MOSFET管击穿。
    ⑤市电欠压保护电路N901的2脚为交流电压检测输入端。AC220V电压经R901～R903与R904分压取样后，加到N901的2脚，当市电电压正常时，N901正常启动工作；当市电电压过低时，N901停止工作。
    ⑥开关机控制电路开关机电路如图6-20下侧所示，由V905、光耦N904（PC817B）、V903为核心构成，采用控制PFC功率因数校正电路N811和主开关电源驱动电路N831的VCC供电的方式。
    开机时，STB控制信号为高电平时，V905导通，N904导通，V903导通，副电源产生的20V电压经过V903输出VCC电压，为PFC电路驱动电路N811和主电源驱动电路N831供电，整机进入工作状态。
    遥控关机时，STB控制信号为低电平时，V905截止，N904截止，V903截止，切断VCC供电，PFC电路和主电源停止工作，整机进入等待状态。
   （3） PFC校正电路
    海信RSAG7. 820. 2194型电源板的PFC校正电路如图6-22所示，由振荡驱动控制芯片N811（NCP33262）、MOSFET开关管V810、储能电感L811、续流管VD812、滤波电容C822、C824为核心组成。遥控开机后驱动工作，将供电电压和电流的相位校正为同相位，提高功率因数，并将市电整流后的电压提升到400V左右，产生 PFC电压，为主电源电路供电，并将副电源供电由待机状态的300V提升到400V。

    ①NCP33262简介NCP33262是PFC电路专用集成控制芯片。工作在临界模式，采用升压电路方式工作，其内部电路方框图如图6-23所示，内含定时器、正交倍增器、零电流检测器、锁存器、图腾柱驱动电路和过流、过压、欠压检测保护电路。NCP33262引脚功能和对地参考电压如表6-7所示。



    ②启动工作过程遥控开机后，开关机控制电路为N811的8脚提供VCC工作电压，
N811开始工作。从7脚输出PFC激励信号，经过R818和二极管VD815、R819，驱动MOS-FET开关管V810工作于导通、截止状态。当开关管导通时，300V的脉动电压流过L811、V810形成电流，并以磁能的形式将能量存储在L811内部。当开关管V810截止时，L811内部的磁能转换为峰值70V左右的自感电势，其方向与300V是相同的，300V电压叠加上自感电压，再经VD812整流、C822、C824滤波后，输出400V左右电压，即PFC电压，为主电源供电，并将副电源供电提升到＋380V。
    如果维修时测量PFC输出电压只有300V左右，说明PFC电源没有工作，L811没有产生自感电压，只有“馒头波”的峰值经过整流滤波后输出。
    N811的2脚外接的低通滤波器电路，起软启动作用，改变此电路的时间常数，可以改变稳压控制的反应速度及平均度。
   L811储能电感上的11-13绕组是N811的过零检测取样绕组，过零取样信号加到N811的5脚ZCD端，控制开关管V801工作在临界（断续导通）模式状态，从而减少开关电路的开关损耗，提高了电路的可靠性。
    N811的3脚是市电整流滤波后产生的300V馒头波形取样输入端，调整临界模式的PFC电路工作频率。如果3脚没有波形输入，PFC电路就无法工作。
