液晶彩电的显示屏是在两片具有导电特性的玻璃板之间充人一层液晶材料。液晶分子具有加热时为液态，冷却时就结晶为固态的特性。当外界环境变化时，它的分子结构也会发生变化，从而就能实现通过或阻挡光线的目的。
    由于被充人的液晶含有超过二百万个红、绿、蓝三色液晶光阀，当液晶光阀被低电压驱动下激活后，位于液晶屏后的背光灯发出的光束从液晶屏通过，产生1024×768点阵（点距为0. 297mm）和分辨率极高的图像。同时，先进的电子控制技术使液晶光阀产生1677万种R、G、B （256×256×256）颜色变化，还原真实的亮度、色彩度，并再现纯真的图像。

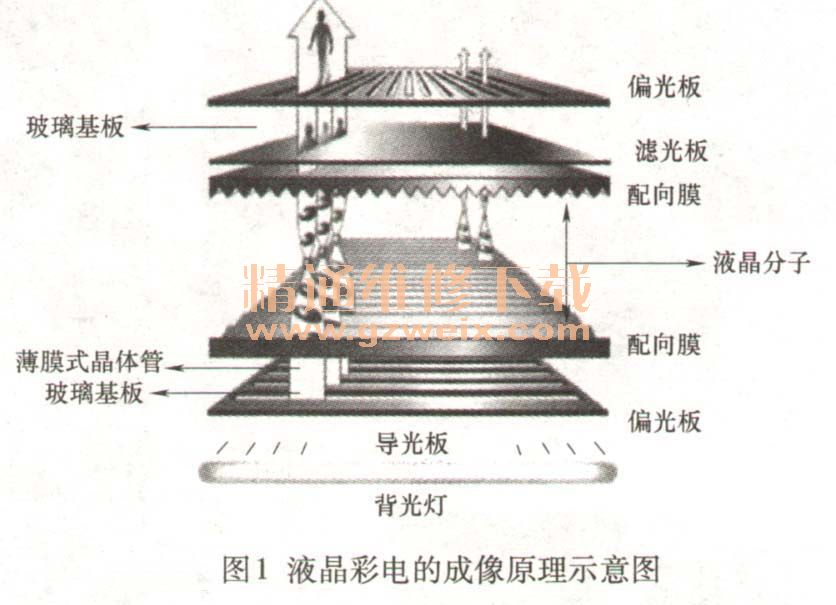

    简单地说，液晶彩电的成像原理，就是在玻璃板内充有液晶分子，屏内有许多交错成格状的微线路，以电极控制液晶分子的走向，从而折射光线产生颜色和画面，液晶彩电的成像原理示意图如图1所示。

    LCD背光源CCFL荧光灯管投射出光源；这些光源会先经过导光板使光线均匀分布在整个屏幕上；然后光线通过一个偏光板，再经过液晶；液晶分子的排列方式会随着控制电压的不同而发生变化，进而改变穿透液晶的光线角度；所有的光线再经过前方的彩色滤光膜与另一块偏光板，才能呈现出各种颜色。
