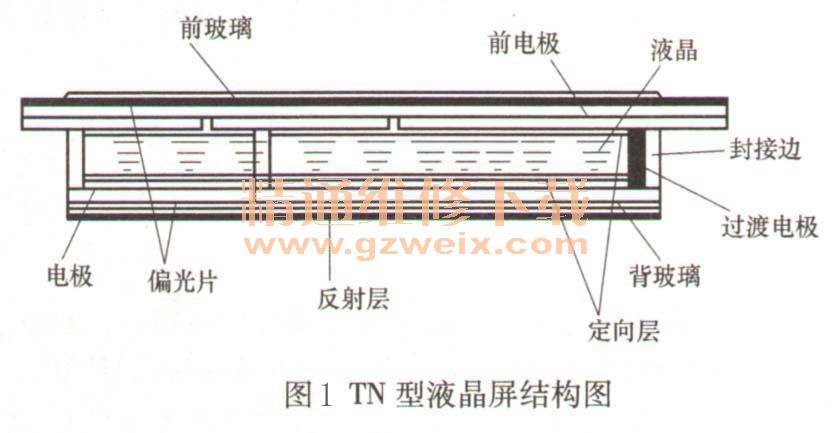

TN型液晶彩电是在两片平行放置的偏光板之间充填了一定数量的具有电特性和光特性的液晶混合物。这两片偏光板的偏光方向是相互垂直的。液晶分子在偏光板之间排列成多层。TN型液晶屏结构图如图1所示。

    在同一层内，液晶分子的位置虽不规则，它可以在任何方向平移，也可以在其中一个方向旋转，但长轴取向始终是平行于偏光的，所以TN型液晶被称为向列型液晶。
    在不同层之间，液晶分子的长轴沿偏光板平行平面连续扭转90°。其中，邻接偏光板的两层液晶分子长轴的取向，与所邻接的偏光板的偏振光方向一致。所以呈现这种扭曲排列，被称为扭曲向列型液晶彩电。
液晶分子具有一定的电特性，分子在电场中通常会充电，之后极化，最终得到一个对准电场方向的正、负两极。一旦通过电极给液晶分子加电，由于受到外界电压的影响，液晶分子在两片玻璃之间的排列形式得以改变。而液晶彩电夹层内贴附了两块偏光板，这两块偏光板的排列和透光角度与上下夹层的沟槽排列相同。在正常情况下，光线从上向下照射时，只有一个角度的光线能够穿透下来，通过上偏光板将光线导人上部夹层的沟槽中，再通过液晶分子扭转排列的通路从下偏光板穿出，形成一个完整的光线穿透路径。这就是液晶的光学和电光学的特性。
    由于在两片玻璃板之间可以划分出不同的区域，且每一个区域都用电场进行控制，这些不同的区域叫子像素。不同彩色滤光片放在每个子像素的后面，当光透过时，就可以显示出全色的图像来。
