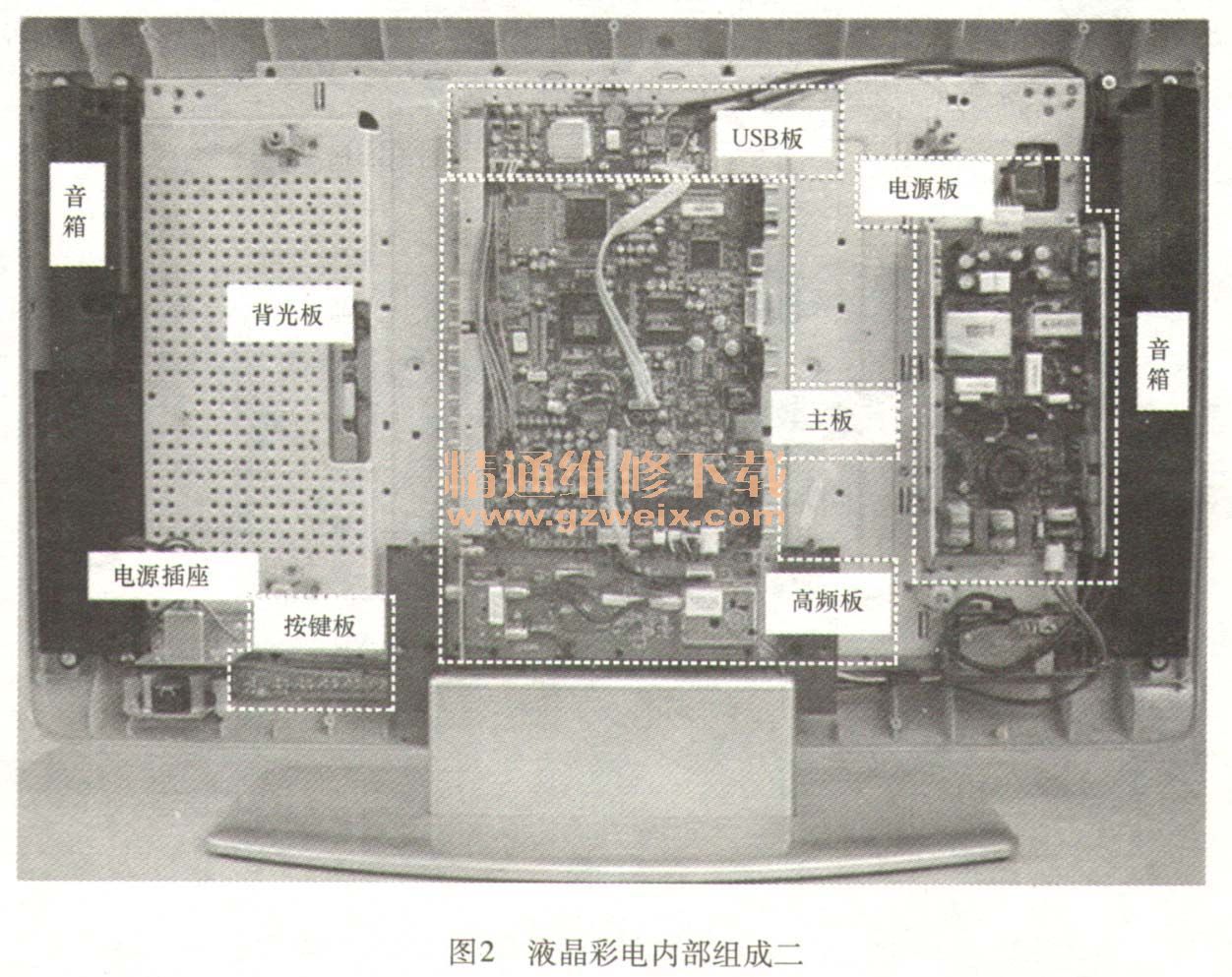

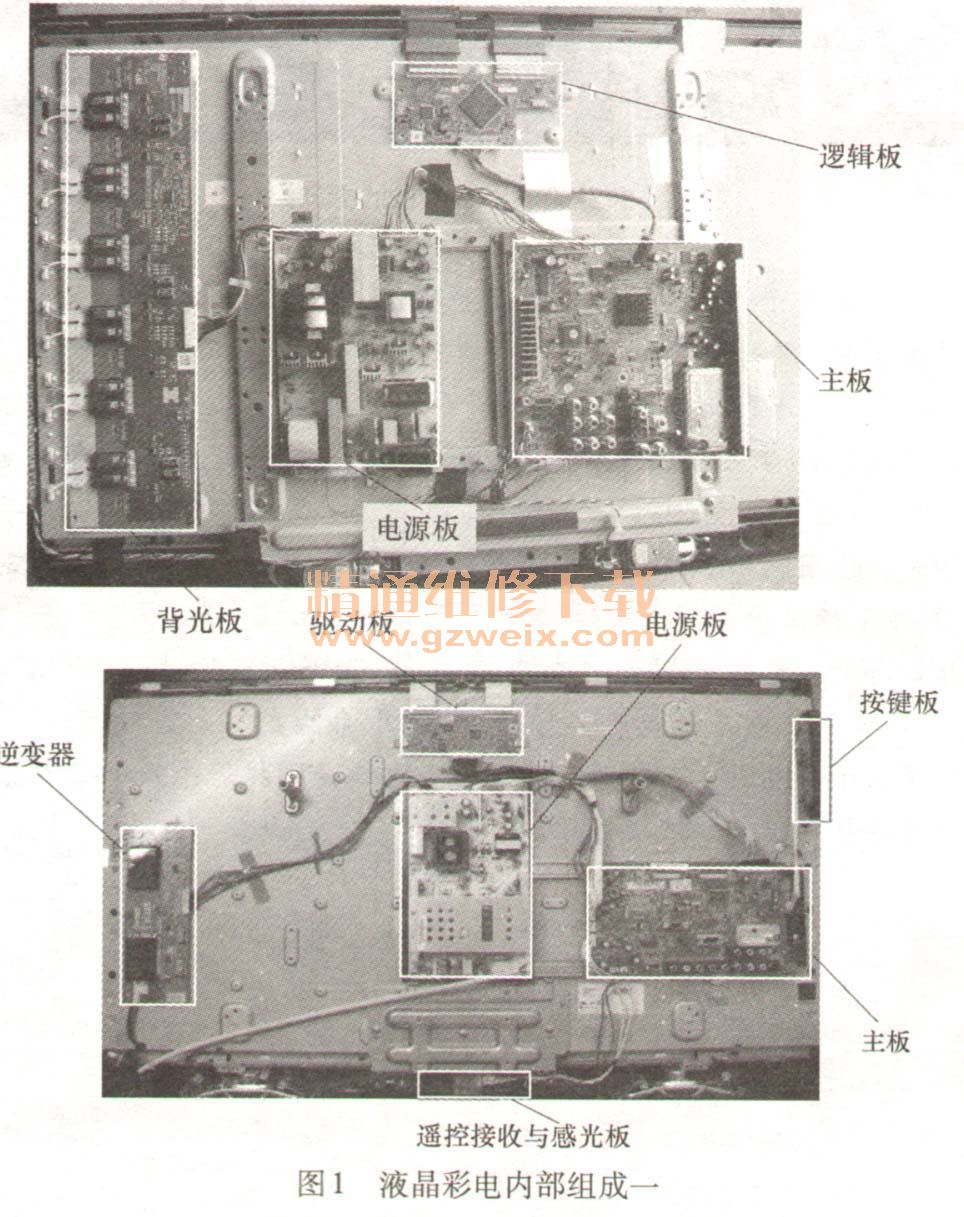

液晶彩电内部主要由液晶面板（液晶屏）、电源板（或电源适配器、或二合一电源高压板）、高压板（又称升压板、高压条、背光板、逆变器）、主板、逻辑板（液晶屏驱动板）、遥控板、按键板、屏线组成，如图1所示。另外有些液晶彩电还带有TV板（也称高频板）和USB处理板（见图2）、侧AV板、功放板等。



    1．液晶面板

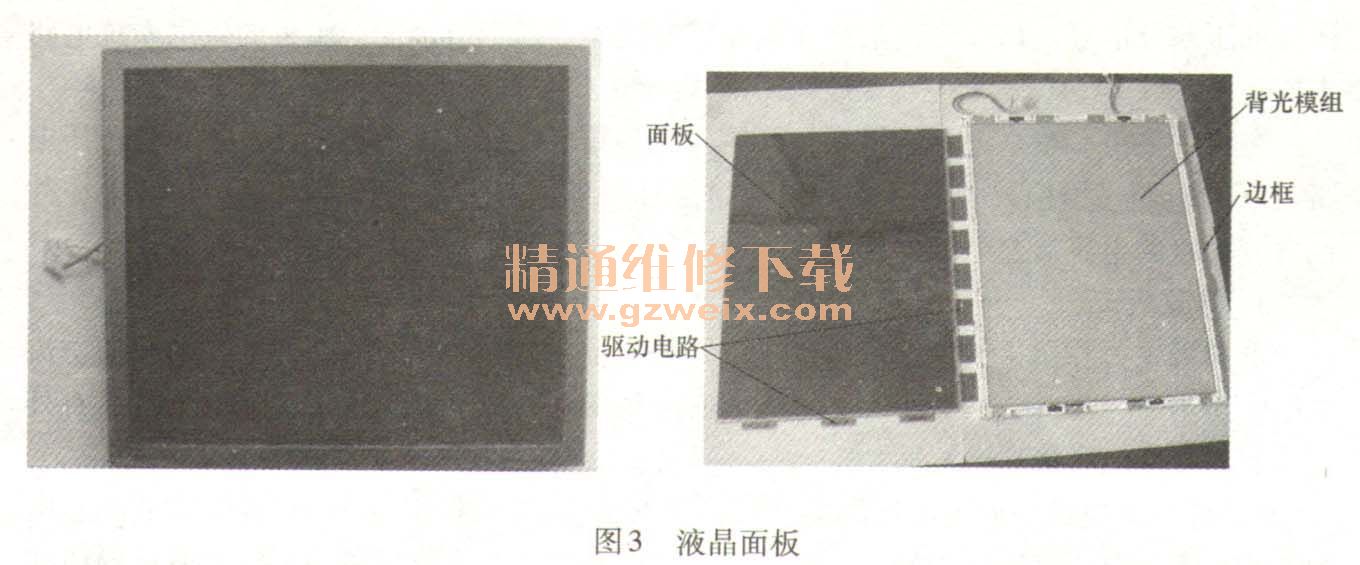

    液品面板是液晶彩电的核心部件（见图3），作用是实现彩色图像显示。液晶彩电中的液晶显示屏不仅指显示图像的屏结构部分，还包括背光源和集成化行、列驱动电路：

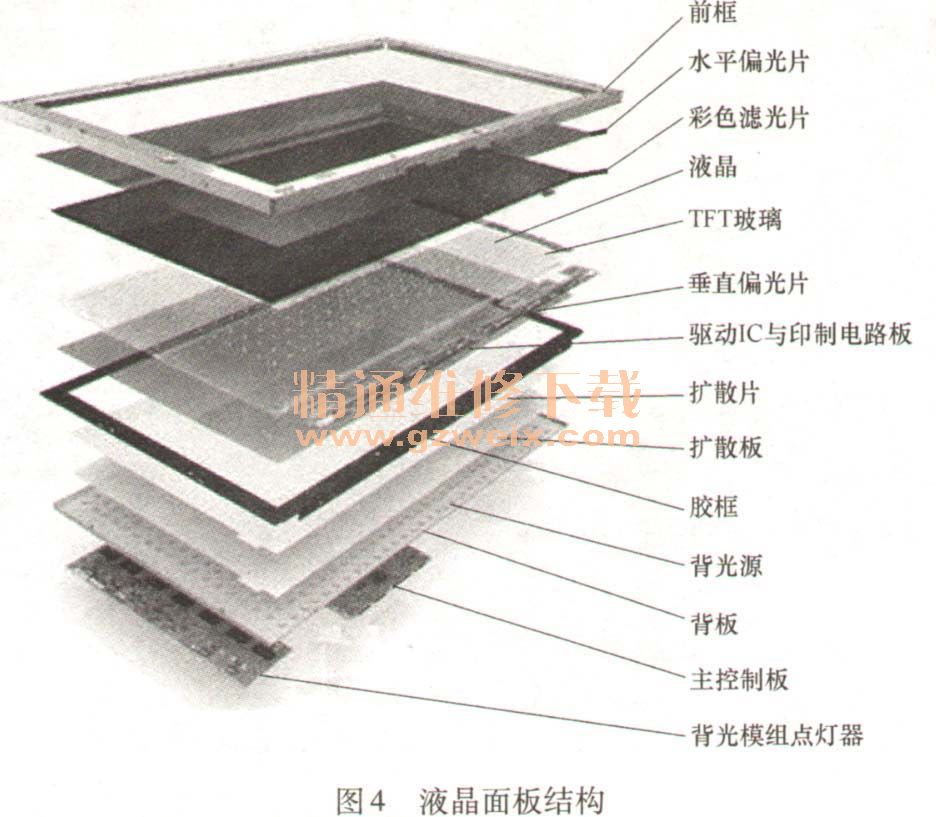

    图4所示的液晶面板结构主要包括前框、水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片、驱动IC与印制电路板、扩散片、扩散板、胶框、背光源、背板、主控制板、背光模组点灯器。传统的液晶屏背光用的是荧光灯管（CCFL）， LED电视液晶屏的背光用的是发光二极管（LED），其他基本一样。

    2．主板（信号处理板）
    主板也可以称为A-D板、控制板、信号处理板、数字板，是液晶彩电中信号处理电路的核心部分，在系统控制电路的作用下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字信号的任务。主板在电源板提供正常的供电，接收TV或外部视频信号输入后，经过信号解码、数字处理和格式转换等，转变成统一的液晶屏所需的数字图像低压差分信号（LDVS），最终在液晶屏上就能显示彩色画面。主板的供电系统电路主要是由一些DC-DC转换芯片、三端稳压器、MOS管来组成的。

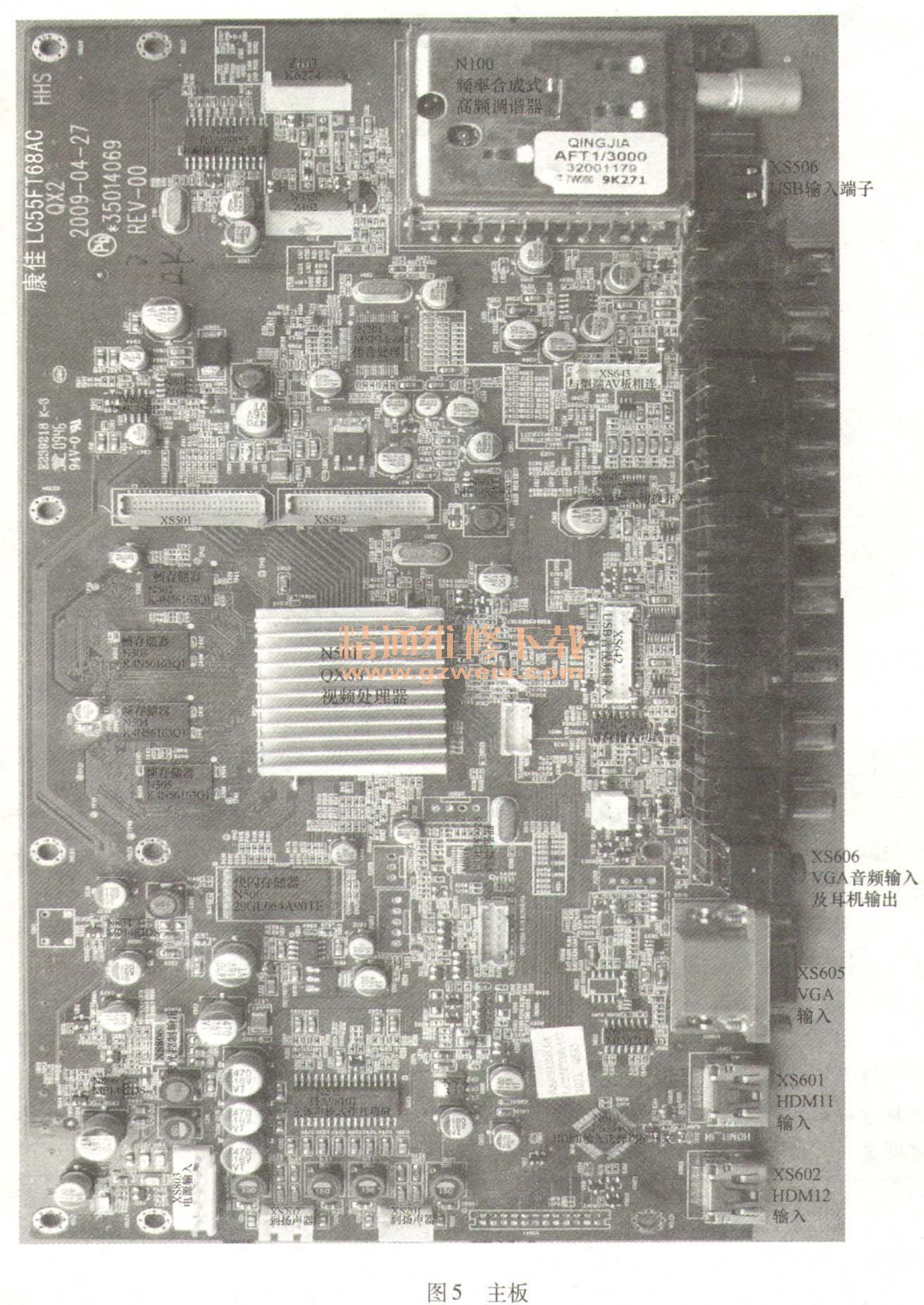

    主板主要由CPU、电源转换和输入信号处理集成电路三部分构成，电路包括稳压电路、VGA电路、模拟视频电路、数字视频信号处理电路和系统控制电路。主板中往往包含着大量的电容器、电阻器等贴片元器件，如图5所示。

    3．电源板
    电源板主要作用是为液晶彩电提供稳定的直流电压，即电源板将90～240V的交流电压转换为5V、12V、24V等的直流电供给液晶彩电工作。电源板按安装方式主要有外置式和内置式两种形式。

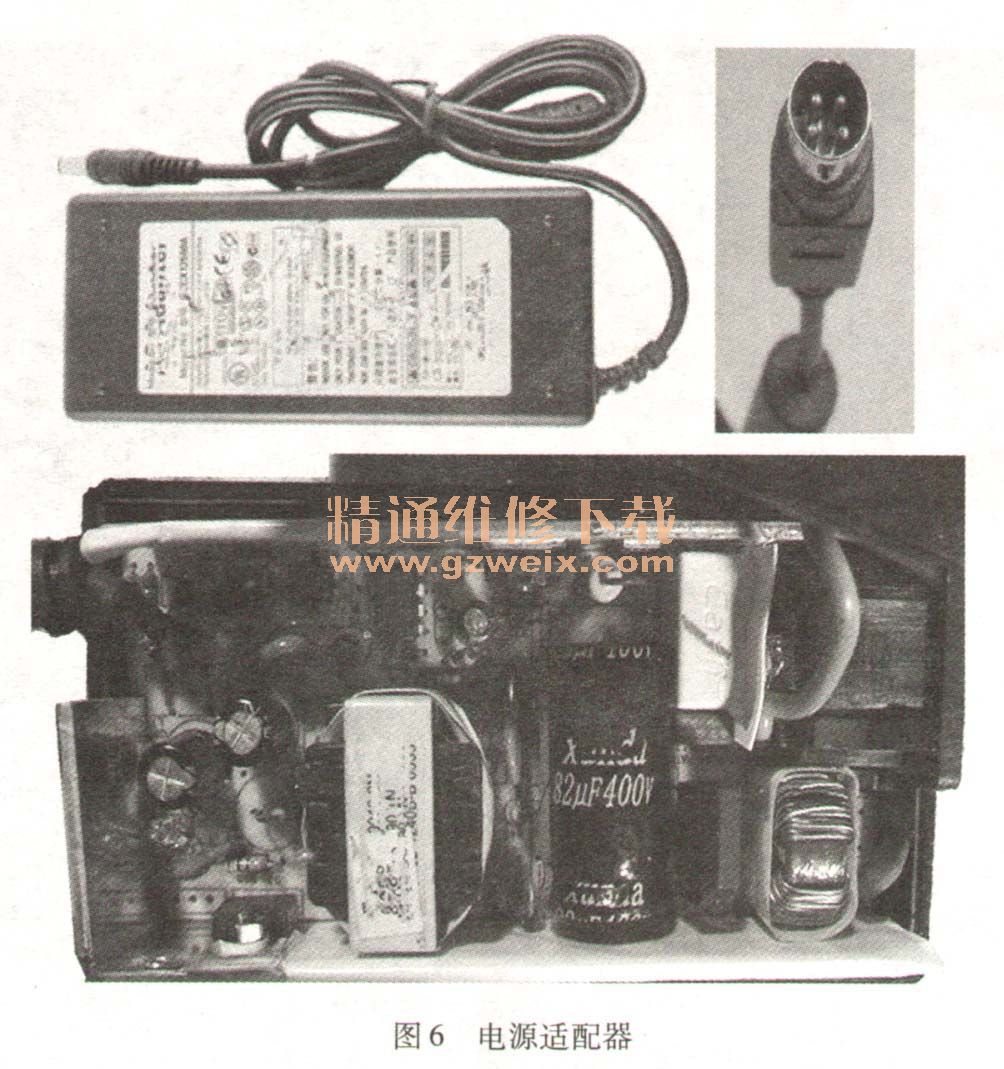

1）外置式电源。即电源适配器（见图6），功能是将市电220V转换为液晶彩电所需的直流低电压（有＋24V、 ＋18V、 ＋5V及待机状态下供电的＋5V），通过导线加到液晶彩电内，其元器件很普通，一旦出现故障，维修方法也很简单。

    2）内置式电源。内置式电源又有以下两种形式：

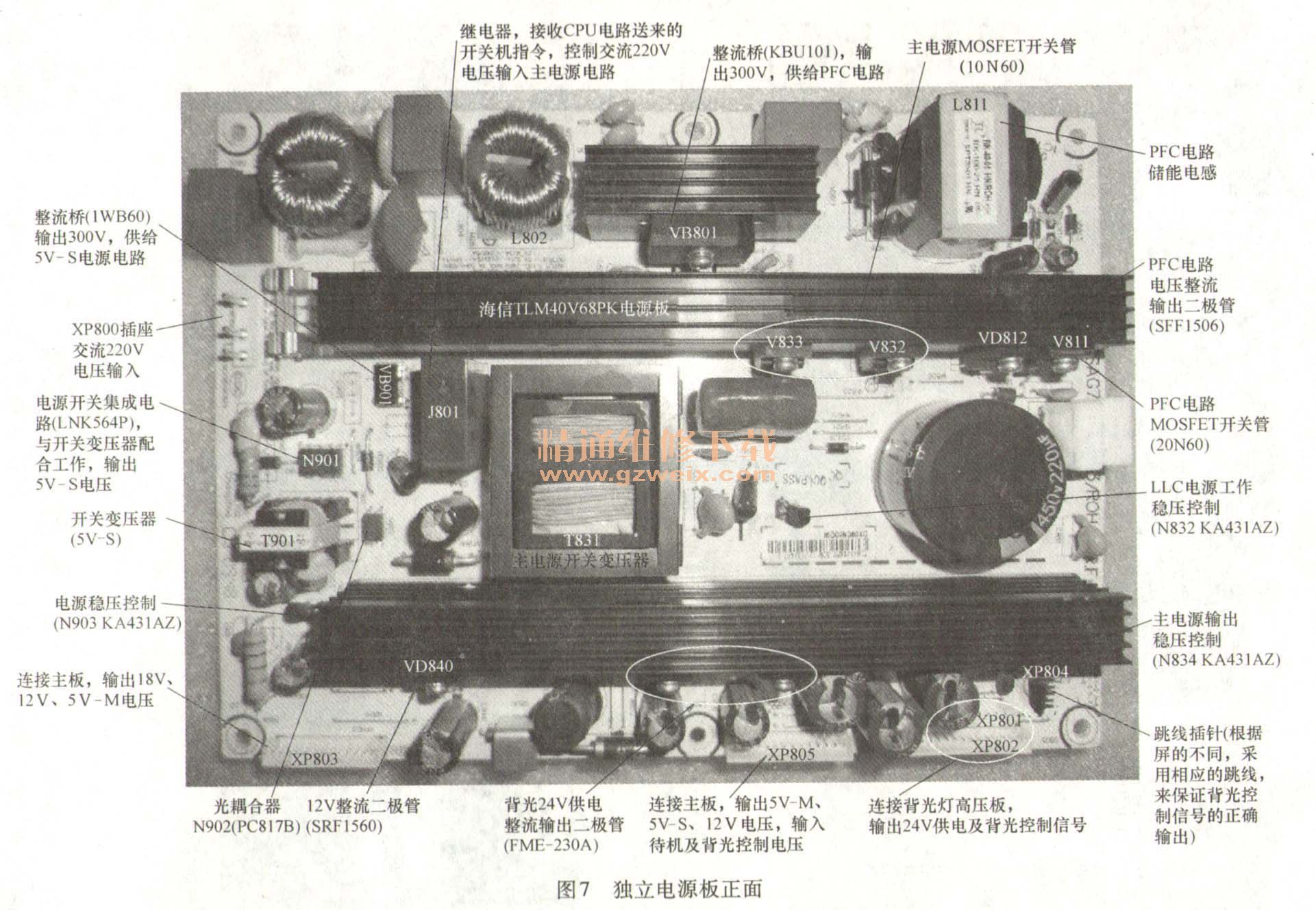

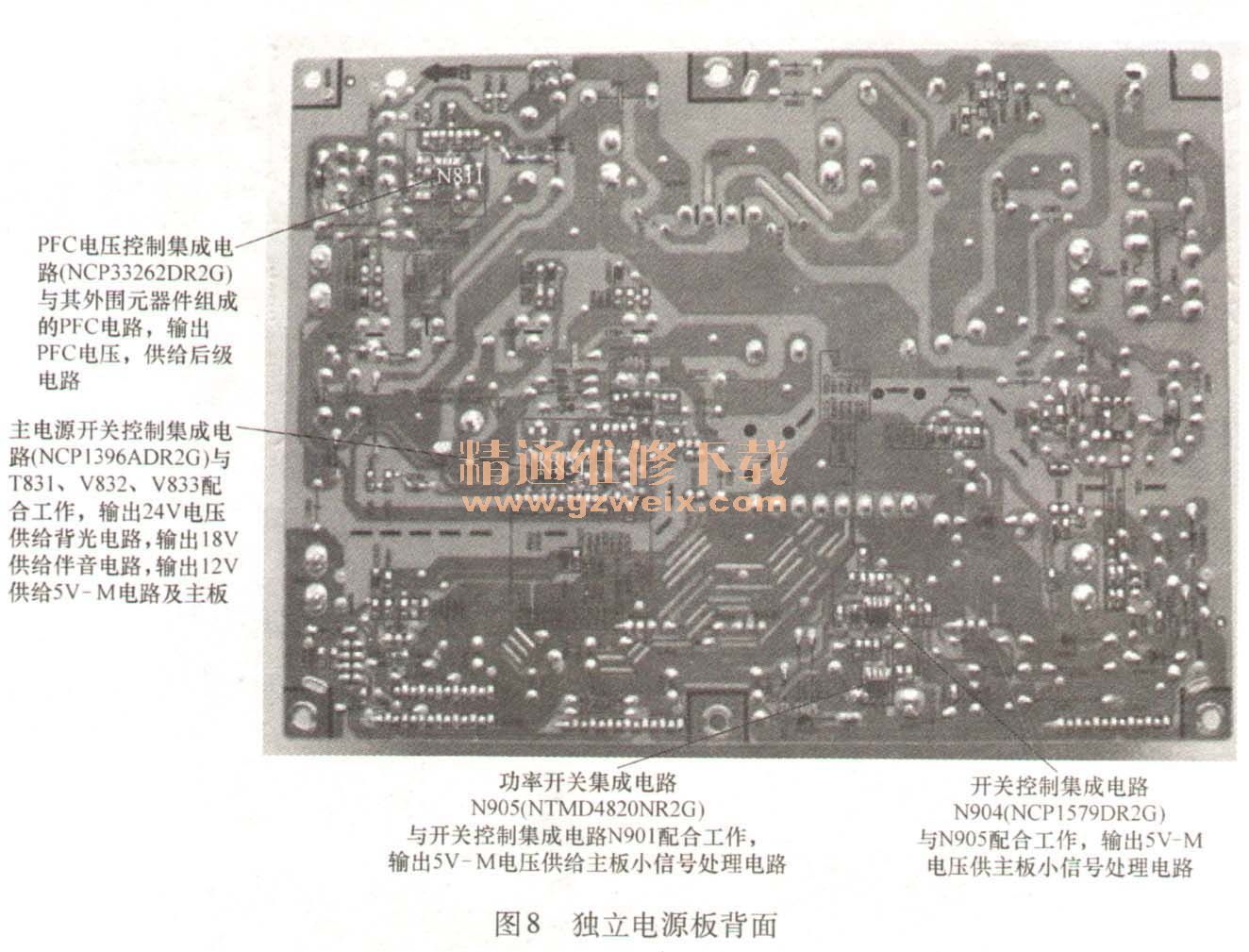

    ①一种是液晶彩电内部专设一块开关电源板，220V电压直接输入至显示器的内部开关电源板上，由开关电源板输出直流电压。独立电源板正面如图7所示，独立电源板背面如图8所示（以海信TLM40V68PK液晶彩电为例）。

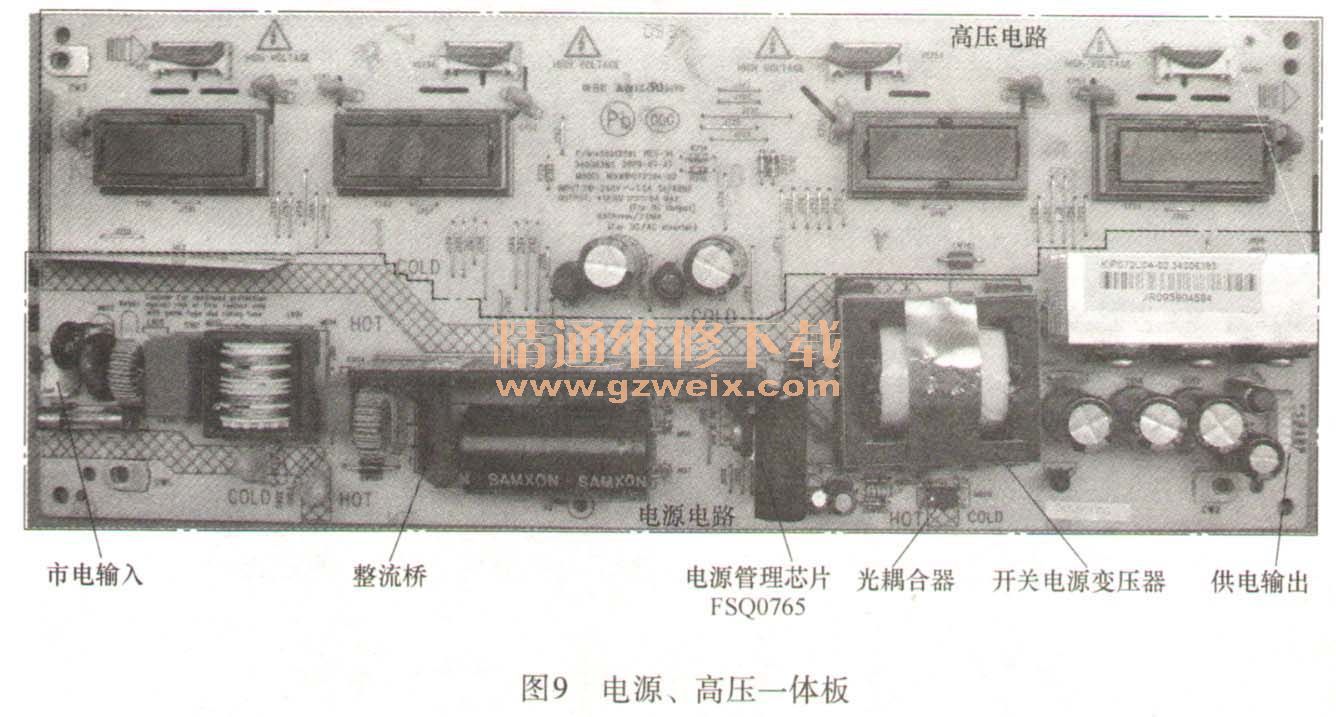

    ②还有一种是在开关电源板上还集成了高压电路，构成了电源高压二合一板。其电源的构造与内部专设的开关电源板基本相同，只是多了一个高压电路，如图9所示。
