TFT型液晶的显示原理与TN型液晶的显示原理大致相同，采用两夹层间充填液晶分子的设计，也是由玻璃基板、ITO膜、配向膜、偏光板等构成。其液晶分子在加电后其排列状态的变化及透光过程都与TN型液晶彩电一样，不同之处具体如下：
    1） TFT型液晶显示屏上部夹层的电极为FET晶体管，下部夹层为共通电极。
    2） TFT型液晶显示屏采用“背透式”照射方式，即假想的光源路径，从下至上，在光源设计上与荧光灯的原理相同，先向下照射再通过偏光板反射向上透出。由于FET晶体管具有电容效应，能够保持电位状态，先前透光的液晶分子会一直保持夹层内液晶分子的排列状态，直到FET晶体管电极下次再加电才能改变液晶的排列状态。

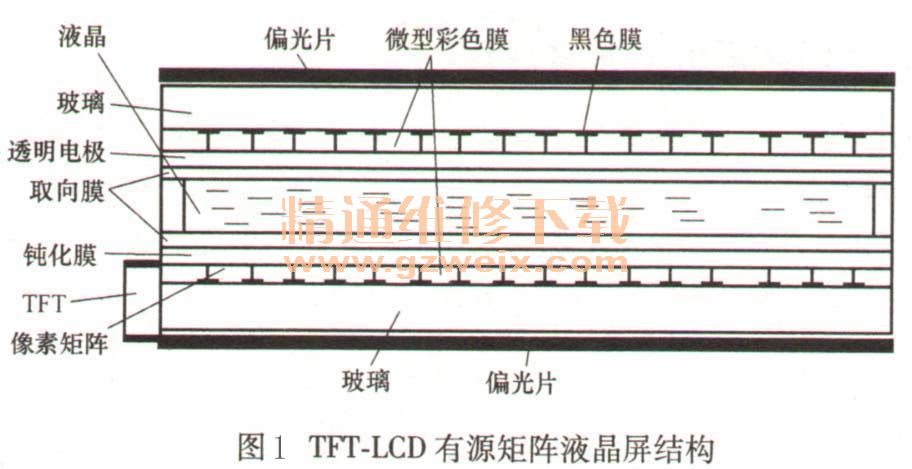

    3） TFT型液晶显示屏属于有源矩阵控制。图1所示为TFT-LCD有源矩阵液晶屏结构。由于每个像素都可以通过点脉冲直接控制，因而各个节点相对独立，并可连续控制，这样不仅提高了反应时间，同时在灰度控制上可以做到非常精确。当开关打开时，液晶分子就排列成允许背景光源透射出来的格局。投射出来的光线通过一个彩色的RGB滤光器加以处理，就能在屏幕上显示彩色。
