OZ9902A工作特点介绍

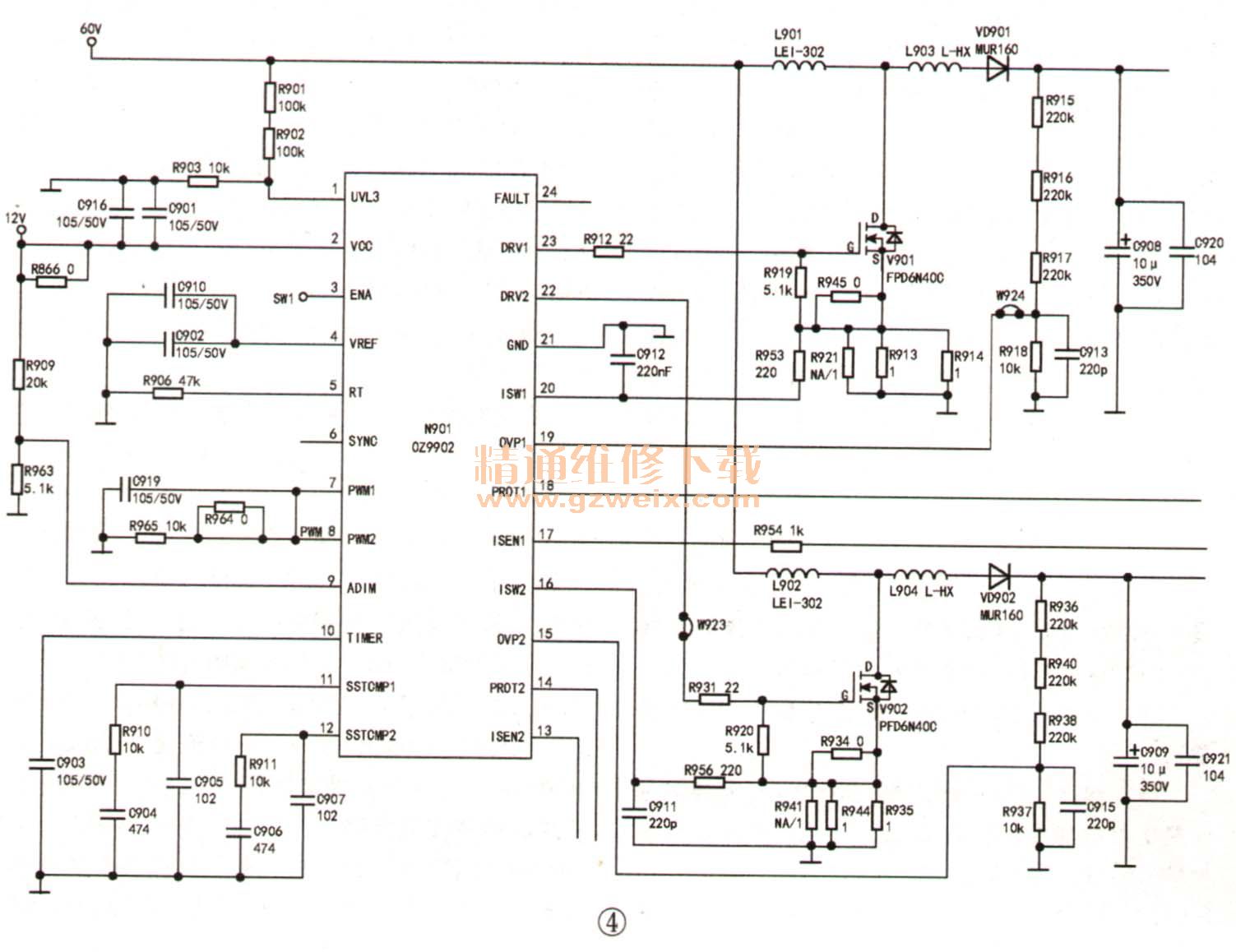

    OZ9902A有24个引脚，用于海信、康佳等液晶彩电中，图4是它在编号为4149海信电路板上的部分电路。

    OZ9902A与OZ9902C区别在于。它能组成双路LED灯供电提升电路和灯电流控制电路，以提供大屏幕电视背光源所需工作电压和电流。其中，⑦、11、17-23脚组成第一路LED背光驱动电路，“8、12、13-16脚组成另一路背光控制电路，两通道电路结构完全相同。
    ⑦、⑧脚分别是两通道背光亮度控制端，来自主板同一支路，其工作原理与C系列相同，正常工作时应为高电平。
    ⑨脚为模拟电平背光亮度控制端，在LED灯驱动电路中，通常不使用此控制方式，故此脚通过分压电阻R909 、R963对12V分压提供固定电压（2.4V）。
    11、12脚分别为两驱动的软启动控制脚，此脚电压达到高电平时，电路进入稳定工作状态。
    14、18脚分别为两通道LED灯串电流控制输出，分别接两通道灯串回路中MOSFET管V903、V904（未在图中画出）的栅极，以此控制V903、V904的。、S极电流，校正灯串电流大小，使灯工作电流恒定。
    V903、V904的D、S极工作电流经各自S极所接电流检测电阻形成检测电压，反馈回13、17脚，与PWM脚送入电平一起经内部电流控制后，从14、18脚输出控制V903 、V904的电流。当13、17脚电压上升达到阑值电平时，将关闭整个IC，并从24脚输出高电平去其他电路。
    16、20脚分别是升压电路中开关管V901、V902的S极电流检测反馈输入端，当电路出现过流时，立即关闭22、23脚驱动输出。正常工作时，16、20脚电压为0v。
    ⑩脚为延时保护控制端。当电路出现过流或过压、过载时，IC内电流源对⑩脚外接电容充电，当达到3V时，关闭22、23脚驱动脉冲。
    24脚为两路灯控制电路过压或过流故障标识输出，正常工作时为低电平，电路出故障时为高电平，但该机没用此脚。
    ①脚接欠压检测输入端。主电源提供给自举电路的60V或80V电压经R901-R903分压后产生大于2.5V的电压，不影响IC工作状态。
    ③脚为IC启动使能控制端，来自主板的背光启动控制信号BL ON/OFF，工作时此脚电压大于2V.
    ⑥脚为同步信号端，如果电路使用两块OZ9902作为多个LED灯串电压提升及电流控制电路时，两块OZ9902⑥脚将连接，不使用时接RC元件到地或悬空。N90的22、23脚输出驱动脚中相位相同，23脚输出驱动开关信号，控制电压提升电路中的V901，当V901导通时，60V电压通过储能电感L901、V901形成电流回路，在L901中储存能盆；当V901截止时，L901中感应电压极性反转，通过整流管VD901对电容C908充电，同时在C908上再盛加上60V电压，故C908两端电压高于60V，供第一组LED灯串工作。V901工作电流受V901 S极所接R913、R914、R921限制，三只电阻上建立的电压反馈回20脚，当20脚电压超过闭值时，IC将停止工作。第一组灯回路中串接V903，用于灯电流控制的部件。V903栅极控制信号来自18脚。而18脚驱动电压大小又受⑦、⑨脚电平和17脚反馈电压的控制。17脚反馈信号是灯电流通过V903 S极所接电阻R927-R929和R952建立的电压，故17脚是灯电流限制元件，同时也是灯过流检测元件。
    OZ9902A22脚所接V902与L902、VD902、C909组成的电路其工作方式与V901相同。第二组灯回路中V904，它也是灯电流控制部件，其驱动来自14脚。13脚输入信号来自V904的S极所接电流检测电阻R947-R948和R957所建立电压。13脚输入信号与⑧、⑨脚输入电压决定14脚驱动电流大小，再经V904控制灯电流恒定。13脚内接电流比较放大电路和过流检测电路，当13脚电压超过闭值时，将会关闭整个背光电路。
