在液晶电视中同样的电源组件可能会与不同屏匹配时，由于屏大小不同，即使电源组件上使用的所有IC的型号都相同，但电源组件在背光部分也有区别，主电源组件使用的变压器也要发生变化，从而形成了同一个电源组件板也有系列派生品。
    一、海信4668电源组件特点
    海信LED46K360X3D和LED55K360D3D两款电视，同属K360系列机芯（主芯片为MT5505AKDI），使用的电源组件编号分别为RSAG7.908.4688-08和一100这两种电源组件中，由NCP 1608 、L811、V811、升压整流管VD812等组成的PFC校正，与由NY175和T803组成的5VS副电源电路上元件参数和元件编号都相同，但由NCP1396、V831、V832组成的LLC主电源电路，开关变压器T831型号却不同，且由OZ9902组成的LED背光电压提升电路和LED灯电流控制电路有些元件参数也不同。

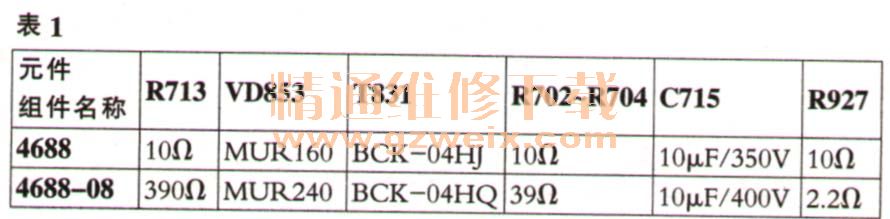

    LED46K360X3D和LED55K360D3D使用的电源组件都是在编号为4688的电路上发展起来的，表1列出了RSAG7.908.4688 -08与4688的区别。

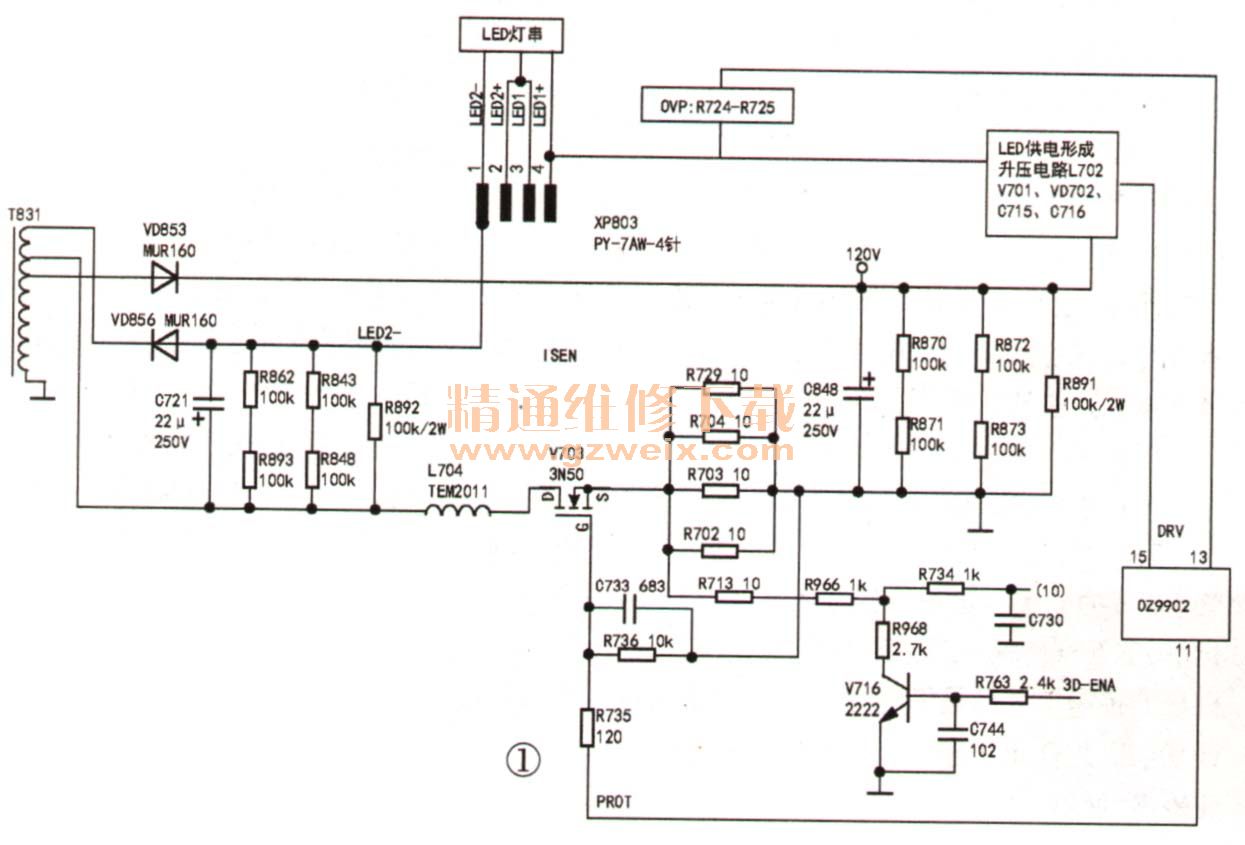

    表1中，R713接在灯电流控制管V703 S极上，S极流过电流即LED灯串流过的电流，电流通过S极与地间所接R702～R704、R729建立电压经过R713、R966、R734接入OZ9902⑩脚，如图1所示。改变R713阻值，便可改变⑩脚电压。屏尺寸不同，背光LED灯串使用LED二极管数量不同，电源提供给灯串电流也不同，屏幕大，电流大，LED灯发光强，反之灯串电流将减小。当屏幕增大时，灯串流过电流会增加，如果仍用原电路，将会导致⑩脚电压超过标准，从而导致IC损坏，为此电路上可改变R713阻抗来降低去OZ9902⑩脚电压，以此满足IC设计时规定的电压值。



    R702-R704及R927为灯电流检测电阻，四电阻上的电压用于控制灯电流。屏幕不同，这四只电阻的值也不同。同一尺寸的屏幕采用同电源组件时，这四只电阻的阻值不能随便改动，否则会影响背光亮度和色调。四只电阻上的电压经R713等元件去QZ9902⑩脚，经IC内比较器控制OZ9902 11脚输出电流。11脚输出电流通过R735转换成驱动电压，送给V703的G极，通过G、S极间电压的变化控制 V703漏极电流（ID），保证灯电流的恒定。海信4665电源组件采用AP3041作背光电压提升和电流控制块，在IC 14脚也只接有一路由V903组成的灯电流控制电路，其工作原理与V703相似。有的液晶背光电路，在每个灯串回路都作了像V703这样的控制电路，如海信4584电源组件，背光控制电路采用OZ9908B，此IC可设计成六路LED灯电流控制电路，每通道有自己的灯电流检测及控制电路，通过单独控制灯串电流，实现了精确灯电流控制，防止相互影响，这样的电路通常在高档电视产品上应用了。

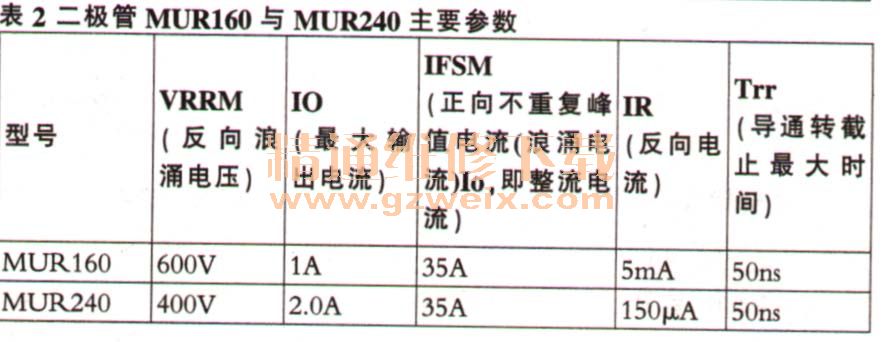

    VD853是采用NCP 1396的主电源次级输出20V电压的整流二极管，该电压供给由L702 、V701、VD702 、C715、C716组成的LED灯电压自举提升电路。屏幕越大，要求VD853工作参数越高，在电源组件4688中，VD853使用功率相对小点的MLJR160，而大屏幕机使用MUR240，两种二极管的主要参数见表2. u-08”电源组件是在海信LED55K360D3D （55英寸）电视上使用，LED灯供电电压要求高，灯电流也高。替换电源组件时，需要考虑这些区别，做相应改动，否则替换后整机无法维持正常工作。
