（1）FFR1700L简介

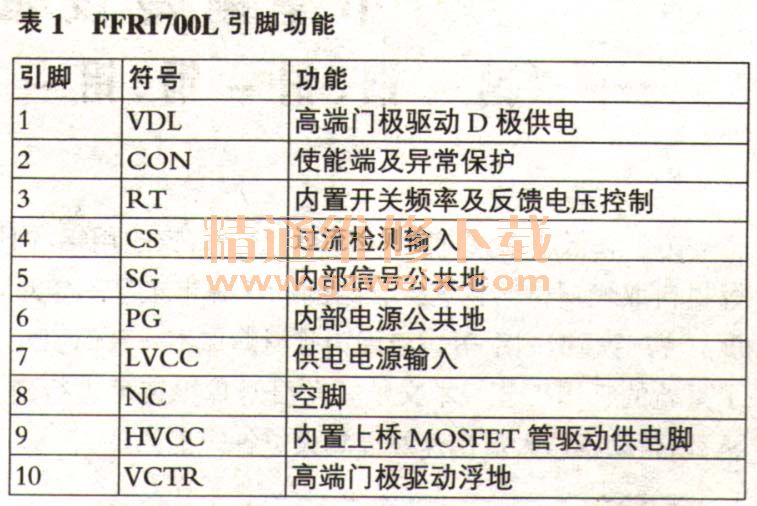

  FFR1700L是集成了MOSFET管和LLC半桥谐振控制功能的芯片，通过对频率的控制达到稳定输出电压的作用，可以方便地调节软启动。该芯片内含振荡器、计数器、延迟移相、高低端驱动和高低端MOSFET开关管等，设有OVP/OCP/OTP等保护功能，其引脚功能见表1。

    （2）启动供电过程
    二次开机后，PFC电压加到NW920的①脚，同时NF903从②脚输出RDY高电平，经VDF915使VW903、VW902导通，输出的VCC1电压，向NW920的⑦脚提供LVCC供电，主电源启动工作。NW920振荡电路产生的振荡脉冲信号经集成块内部相关电路处理后，形成相位完全相反的两组激励脉冲信号，推动内部半桥式推挽输出电路上臂和下臂MOSFET开关管，进入开关工作状态，变化电流流过开关变压器TW902的初级绕组，在TW902中产生感应电压。
    TW902次级绕组11//12//15//16//13//14脚输出的感应脉冲电压经VDW951、VDW952整流、CW951、CW952、LW951、CW953等滤波后，产生＋24V电压，为背光灯板等负载电路供电；TW902次级绕组⑧-⑨-⑩脚输出的感应脉冲电压经VDW953整流、CW956、CW957、LW952、CW958等滤波后，产生＋12.2V电压，经连接器输出，为主板等负载电路供电。
    （3）稳压控制电路
    主开关电源的稳压电路由光电祸合器NW951、取样误差放大电路NW952 （TL431）组成，对TW902次级输出的＋24V、12.2V电压进行取样，加到误差放大器NW952的①脚，经NW952内部比较放大后，产生误差电压，通过光电祸合器NW951调整FFR1700L的③脚内部振荡器的振荡频率，进行稳压控制。
    （4）过流保护电路
    NW920的④脚为电流检测输入端，RW907为内部开关管的S极电流检测电阻NW920的④脚通过RW906与RW907的AGND端相连接。RW907两端的电压降反映了主电源电路电流的大小，当NW920的④脚电压超过保护设定值时，NW920就会停止工作。
