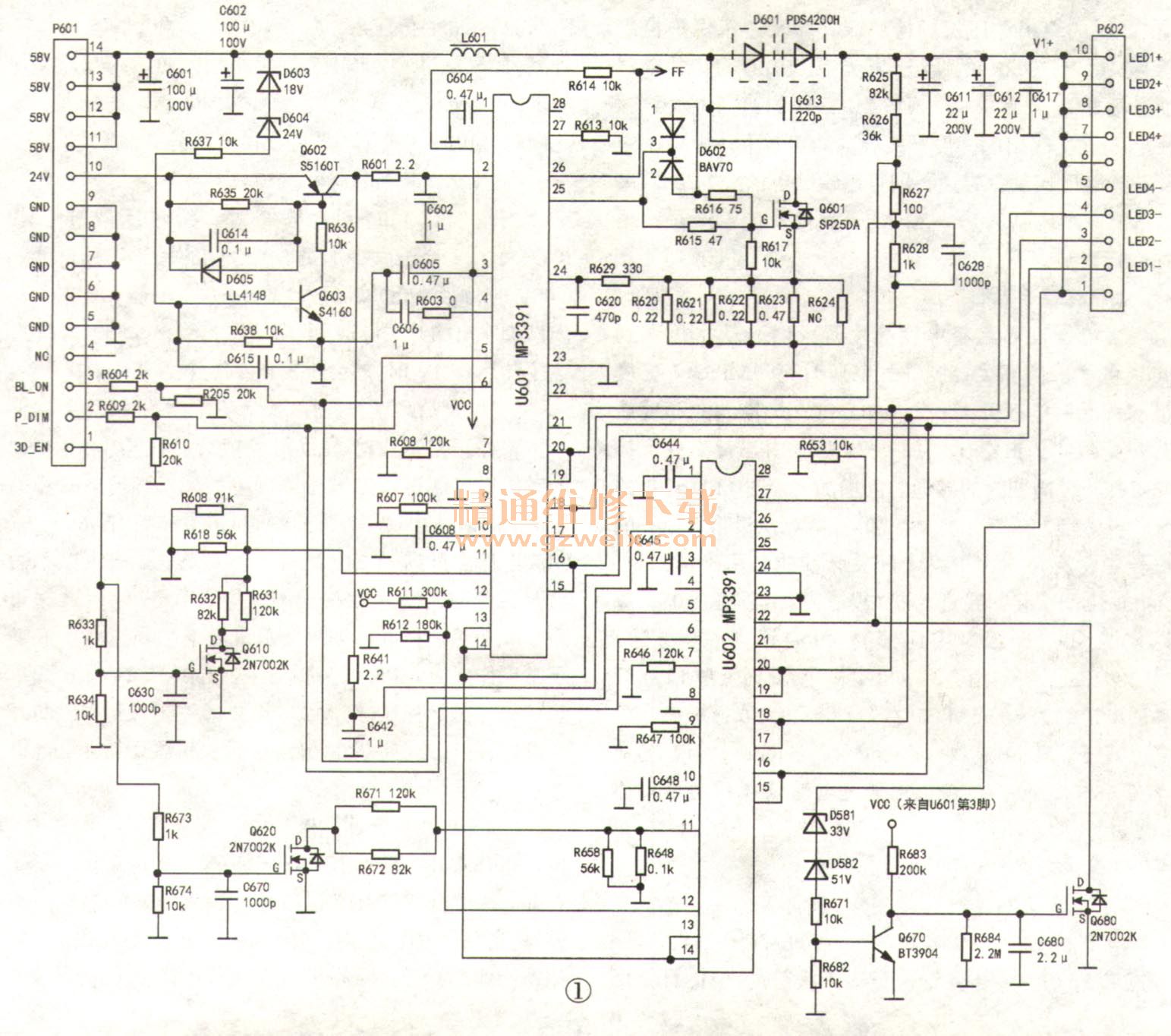

MP3391是LED液晶彩电专用背光驱动芯片，内含升压驱动脉冲形成、升压驱动、PWM（脉宽调制）调光、升压MOs管过流保护、输入欠压保护、输出过压保护、灯串过流保护等电路及调光MOs场效应功率管等。图1是TCL王牌LED液晶彩电DRC4610驱动板电路图。

    DRC4610驱动板主要用于42英寸及以上大屏幕LED液晶彩电。由于MP3391共有8个通道，每个通道最大电流只有80mA，故该驱动板用两只 MP3391并联将8个通道并联构成四个独立通道。该板主要由控制芯片工作电源、背光升压、2D/3D EN（使能）、BL_ON（背光启动）、P_DIM（亮度调节、PWM调节方式）及输入欠压、输出过压／过流保护等电路构成。

    一、工作原理
    1.启动与升压电路
    二次开机后，主板送出的开机信号使电源板中的主电源开始工作，输出＋24V、+58V电压。其中，+24V通过插头加至驱动板上插座P601的⑩脚，58V电压则加至P601的11～14脚。另外，由主板上MCU送出的3D EN（只有当彩电工作于3D模式时，才有该使能信号输出）、P_DIM、BL_ON（实际为2D EN）控制信号也同时被分别送至插座P601的①、②、③脚。P601⑩脚送入的＋24V电源电压经过电源控制管Q602 （S5160T）后，分别由R601、R641送至控制芯片U601、U602（MP3391）的电源端②脚。P601③脚送出的BL ON信号（直流电压大于＋2V）经R604送到MP3391的使能端⑤脚，MP3391内部的振荡电路开始工作，经过整形的开关激励脉冲信号从MP3391的25脚输出，由R615送到升压开关管Q601（8P25DA）的G极，使开关管工作于开关状态。
    在开关管截止瞬间，储能电感L601感应出的自感电动势的方向是左负右正，与＋58V电源供电叠加，经升压二极管D601整流、C611、C612、C617滤波后得到约＋105V电压（3D状态为＋115V。注：四路LED灯串中，每路有33只大功率LED）。该电压分为两路：一路送到LED灯串插座P602的⑦～⑩脚（分别接至背光板四路LED灯串的首端），另一路送到由R625～R628等构成的分压电路，获得输出过压取样电压，并送到MP3391的输出过压保护检测端22脚及过压保护控制管Q680（2N7002K）的漏极。背光板上LED灯串的末端通过插座P602的②～⑤脚与MP3391的13～20脚相连。在P601②脚输出的亮度开关脉冲的控制下，MP3391内部背光亮度控制管导通，即灯串供给电压经LED灯串及MP3391内部的功率MOs管到地形成电流，四路LED灯串被点亮。
