某功能异常主要指以下现象：遥控、按键失灵或功能错乱，不能记忆关机前状态，不识别U盘或SD卡，无法上网，不能进入游戏或3D状态，或者不能进行软件升级等。自动进入某状态主要包括两大类：一类是常说的自动弹出字符故障，如自动弹出菜单、自动切换信号源、自动加减音量、自动换台等；另一类是自动进入总线、自动进入自检或自动进入程序加载等状态。
    本类故障属于控制系统的问题，故障部位在主板，涉及的器件有主芯片、按键、遥控接收头、对应的功能电路（含接口）、存储器等。

    一、故障原因分析
    1.按键或按键信号传输电路漏电
    液晶彩电常用的遥控与按键信号输入电路如图1所示。插座CN1的①脚为遥控接收头的5V供电端，④脚为遥控信号接收端。在正常状态下，遥控接收头把遥控信号转化为电压信号，通过R2送给主芯片。R1是上拉电阻，上拉电压为3.3V。

    该机的7个按键由芯片的2个IO口控制．由于电阻R9～R14的阻值不一样，即同一10口与按键板之间的电阻值不一样。当按下不同按键时，IO口对地电压也不一样，主芯片通过检测这一电压来执行相应的功能。2V5-M为2.5V上拉电压。
    2．主芯片损坏
    若主芯片内部的按键信号输入电路损坏，常会导致该端电压偏低或波动，从而出现按键失灵或自动弹字符故障。正常情况下，在不按动按键时，主芯片的按键信号输入端电压约为稳定的3.3V。若该脚电压波动，在断开其外围电路后仍波动，则可判定主芯片内部电路损坏。另外，主芯片虚焊也可能出现控制异常故障。
    3.对应的功能电路异常
    本故障原因对应的是某功能异常故障，如不能识别SD卡、不读U盘等故障。
    液晶彩电常见的USB接口电路如图2所示，其输入端口的①～④脚功能分别是＋5V、DM（数据－）、DP（数据＋）、地。正常工作时，该端口输出＋5V电压给USB设备。随后USB设备输出差分信号USB -M、USB -P通过此端口送给主芯片。该电路的常见故障是不识读USB设备，这时先检查USB设备是否正常，再检查USB输入端口是否正常，然后检查USB-5V供电及保险管（通常为0.5A～1A），最后检查DM、DP引脚对地阻抗是否一致。

    提示：由于液晶彩电USB端口输出的＋5V电压（USB-5V）的带载能力不强，其最大输出电流一般低于0.5A，主要用于读取U盘、数码相机等设备。若要识读移动硬盘，需另外给移动硬盘单独供电，否则易损坏USB-5V供电电路及保险管。

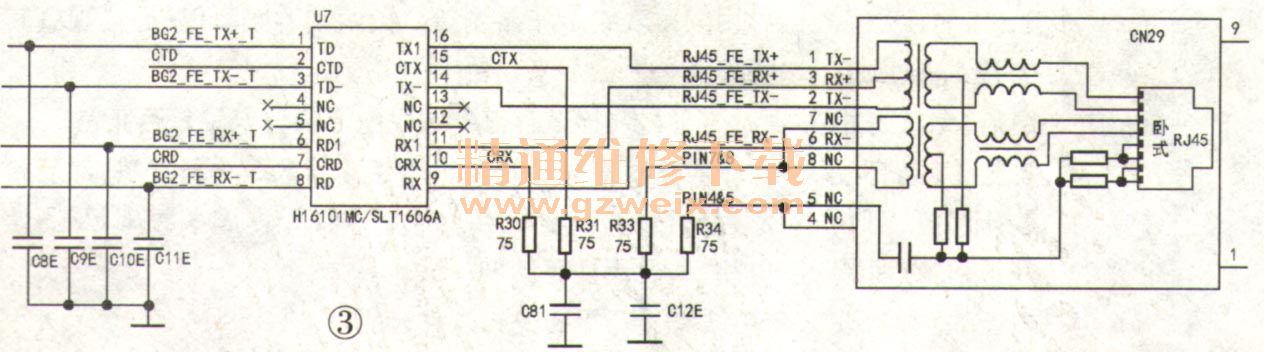

    若不能识别SD卡，则重点检查读卡电路。如不能上网，则先检查电视机与路由器的设置是否正确，再检查网络变压器的2.5V供电是否正常，最后检查网线插口、网络变压器到主芯片相关引脚之间的通道是否正常，如图3所示。

    4．主板上DC-DC电路异常
    若主板上某功能电路的供电电压过低、过高或波动较大，则会导致该功能无法正常使用。这时应对产生该供电电压的DC-DC电路进行检测。
    5．主芯片外围晶振性能不良

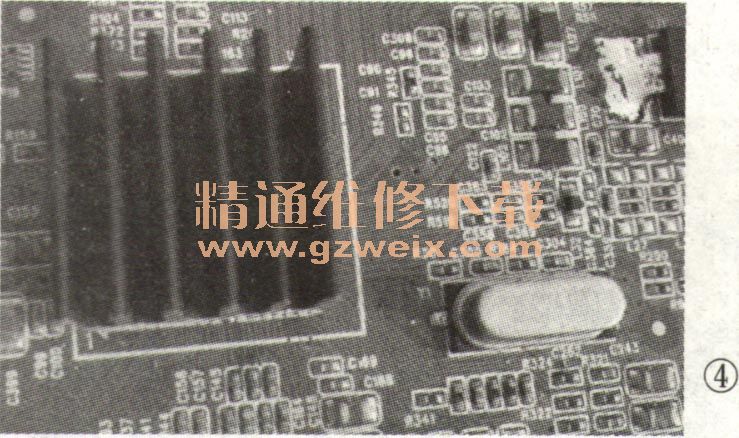

    晶振全称为晶体振荡器，其作用是与芯片内的振荡电路配合，产生固定频率的脉冲信号，作为相关单元电路的工作时钟信号，如图4所示。在液晶彩电中，要求晶振的损耗非常小（即Q值非常高），振荡频率非常稳定。

    在实修中发现，在部分液昂彩电中，若主芯片外围晶振性能不良，会出现控制异常或自动进入某种状态现象。
    6.存储器电路异常
    存储器（尤其是DDR存储器）供电不良，存储器与主芯片之间的通信电路断路或漏电，或者存储器自身性能不良，这些原因会导致电视机出现多种怪故障，包括电视机控制功能异常故障。

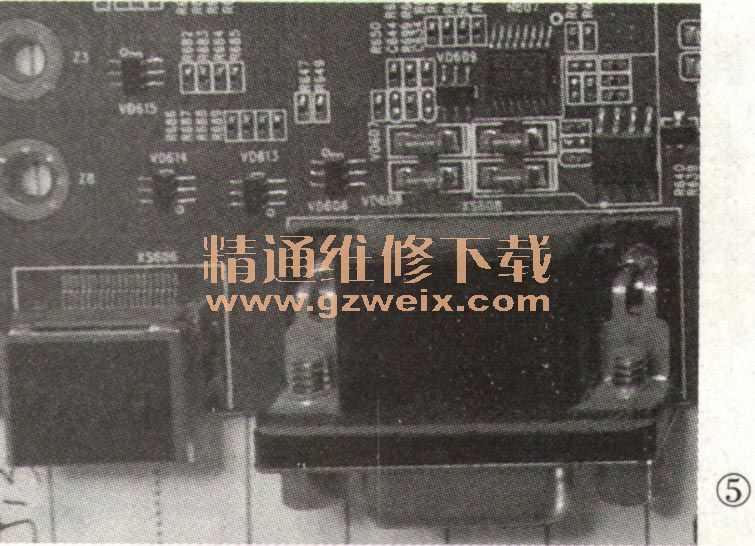

    另外，许多液晶彩电在主板上还分别设计有VGA信号及HDMI信号相关信息的存储器，多为24系列存储器，如图5所示。若这类存储器工作异常或存储的数据错误，可能会导致VGA信号或HDMI信号状态异常。

    7．软件故障
    在检查硬件无问题后，应怀疑软件有问题，尤其是某项功能异常，或屏上提示机器系统有问题。这时可先对机器进行软件升级。
