二、故障检修步骤与方法

    第一步：检查按键电路。
    若电视机出现按键失灵或功能错乱，或出现自动弹出字符现象，先用万用表测量键控板上按键信号输出端的电压，在不按动按键时，此脚电压应无波动现象（正常值约为稳定的3.3V），如有波动，则说明该部分电路可能有漏电现象，重点检查按键及相关线路过孔。也可先在断电状态下测量各按键触点一间的电阻值，以判断其内部有无粘连或漏电现象。
    若某按键漏电，建议将所有按键全部换新，以绝后患。若线路过孔漏电，可断开过孔，改用导线连接。
    在检修遥控失灵故障时，先测最遥控接收头的5V（或3.3V）供电电压是否正常，若不正常，则检查供电电路；若电压正常，则检查遥控信号输出上拉电阻及信号传输电路。
    对于未采用触摸按键或按键板上无其他总线控制电路（如环境光检浏电路）的机型而言，如怀疑按键有问题．可断开按键试机，看故障能否排除，如排除，则表明问题确实出在按键上。
    提示：对于部分液晶彩电而言，断开主板与健控板之间的连接排线后会出现不开机现象，这时可只断开电压异常的那条按健信号输入线，以便判断故降部位。
    第二步：判断主芯片的按键信号输入端电压是否正常。
    实修时，如果没有资料，则难以确定主芯片的按键信号输入端，加之主芯片的引脚密集，测量其引脚电压也难以操作。因此，建议以主板上的键控信号输入插座的相关引脚（通常标注为“KEYO”、“KEY1”等）为测试点，如图6所示。在未按动按键时，这些引脚的电压应稳定（经验值接近3.3V），若电压偏低或波动（一般下降到某值时，屏上会自动弹出字符），则表明与该脚相连的线路有漏电现象，这时可拔下键控板连接排线再试机，若故障不再出现，则说明漏电点在键控板上；若故障依旧，则表明漏电点在主板上，这时应重点检查该脚所连铜箔，尤其是相关过孔。若怀疑过孔漏电，可断开过孔的两端相连的铜箔，改用一段导线进行连接。

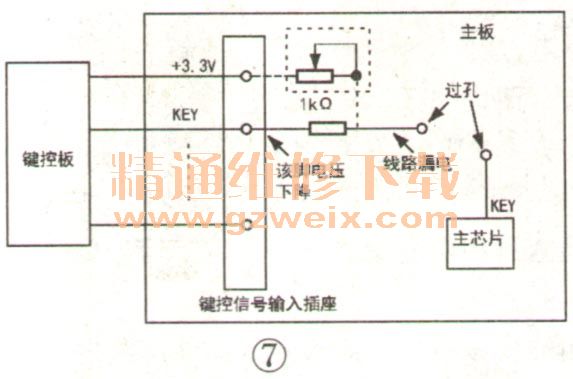

    检修技巧：部分线路过孔的背面位于多引脚贴片元件的底部，或者过孔背面线路表面涂有较深颜色的绝缘漆，难以看清与过孔相连的铜箔走向，断开过孔的两端相连的铜箔就显得非常困难。因此，在实修按键输入信号电压过低故障时，如判断出是主板线路漏电，这时可采用外加电压法进行应急维修，具体方法如下：先找到给键控板的3.3V供电端，然后用一只1kΩ可调电阻跨接在3.3V供电端与漏电线路的某处焊盘上，如图7所示，调节可调电阻的阻值，直到该线路上的电压恢复正常且无明显波动现象时为止。

    若主芯片的按键信号输入端内部电路损坏引起该脚电压波动，从而出现自动弹出字符故障，这时也可参照图10-7进行处理，先断开该脚外围电路，再将1kΩ的可调电阻接到该脚与3.3V电源间，然后慢慢调小可调电阻连入电路的阻值，直到自动弹出字符现象消失即可。
    当然，按上述方法处理后，面板按键将不起作用，因遥控起作用，因此对电视机的正常使用影响不大。
    第三步：测量主板上相关功能电路的供电电压是否正常。
    如电视机某功能异常，则先测量该功能电路的供电电压是否正常，如不正常，则检查其供电电路，尤其是二极管、滤波电容及稳压块。
    第四步：检查对应的功能电路
    重点是对该功能电路的接口、供电及切换控制信号进行检查。
    第五步：代换主芯片外围的晶振并补焊主芯片。
    若怀疑晶振性能不良，既可采用代换法进行判断，也可用频率表或示波器测量晶振两端的频率值，通过观察其频率值是否稳定来判断。
    第六步：检查存储器的供电及通信电路是否正常。
    实修时可先用吹风机对存储器电路进行加热，然后检测存储器的供电（包括DDR存储器的基准电压）及通信电路，最后代换存储器一试。
    第七步：重新进行软件升级。

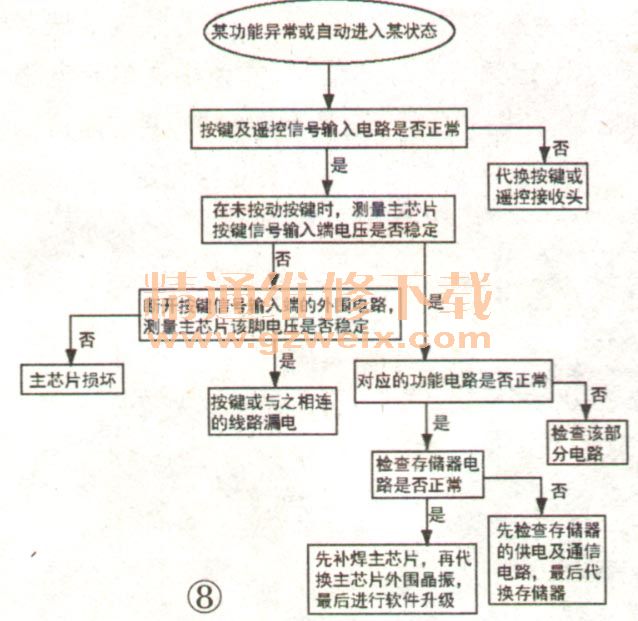

    综上所述，某功能异常或自动进入某状态故障的检修流程如图8所示。
