（1）工作过程
    12V供电经R20送到IC1的⑧脚，IC1内部的欠压锁定检测电路先对输入电压进行检测，当判断其正常时，IC1的③脚输出5V基准电压，供给IC内部的PWM振荡等电路，这时若IC1的①脚有正常的使能信号，则IC1内部的PWM振荡电路开始工作，产生的PWM信号经逻辑控制电路、驱动电路处理后，送给IC内部功率开关管的栅极，功率开关管导通，L3中因流过变化的电流而产生相应的感应电动势，经C56滤波后得到5V电压，作为待机＋5VSTB供电，为主板上的CPU、按键、遥控等电路供电。
   （2）稳压过程
    若因某种原因导致输出的5V电压升高，则经R120、R32取样所得电压也会升高，则ICI的②脚电压升高，IC内部电路根据②脚的反馈电压对输出脉冲的
占空比进行调整，使功率开关管在一个周期内的导通时间变短，L3上的感应电压降低，从而使输出电压下降，以达到稳压的目的。当5V电压偏低时，其稳压过程与上述过程相反。

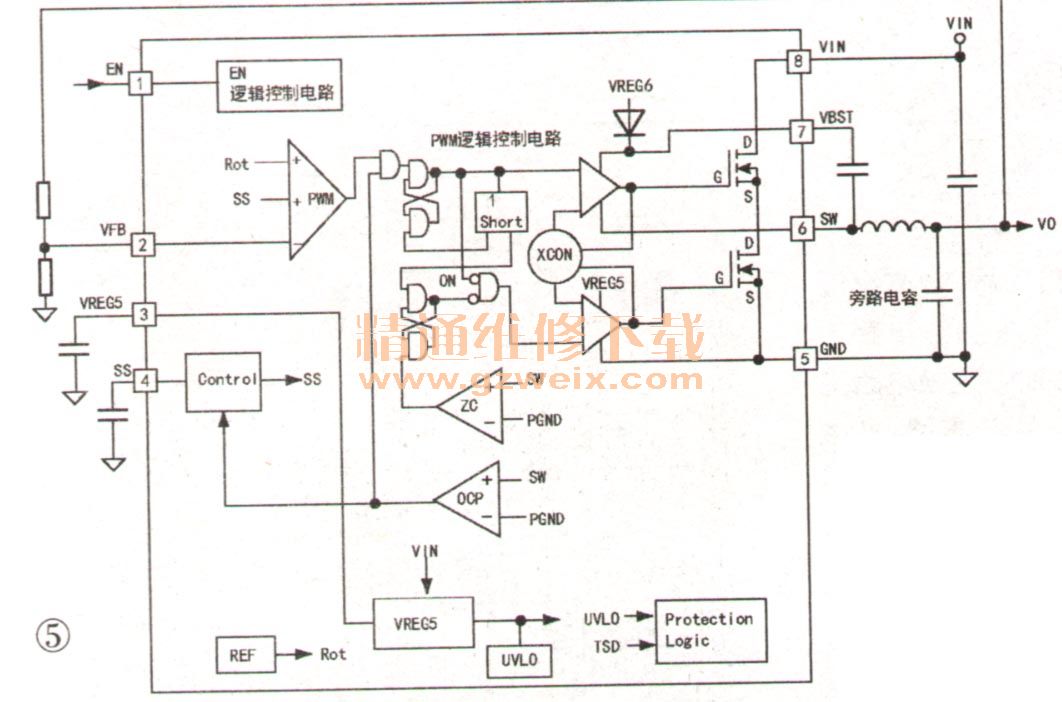

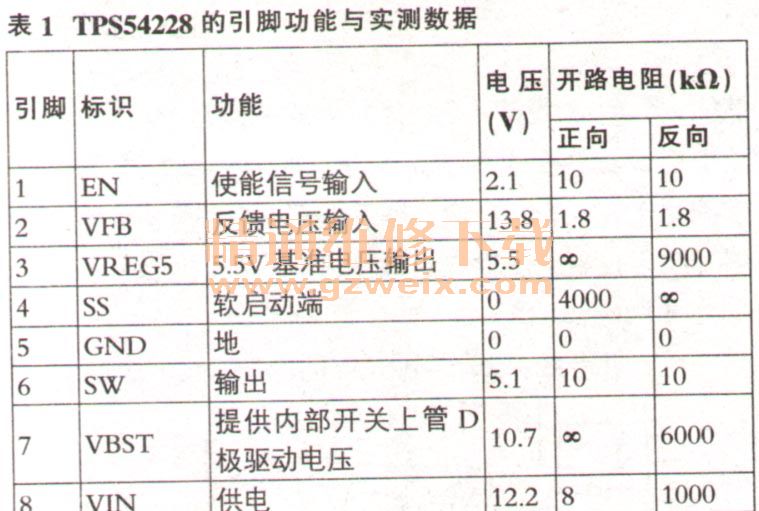

    TPS54228内部电路如图5所示，其引脚功能与实测数据见表1。



    3．开／关机控制电路

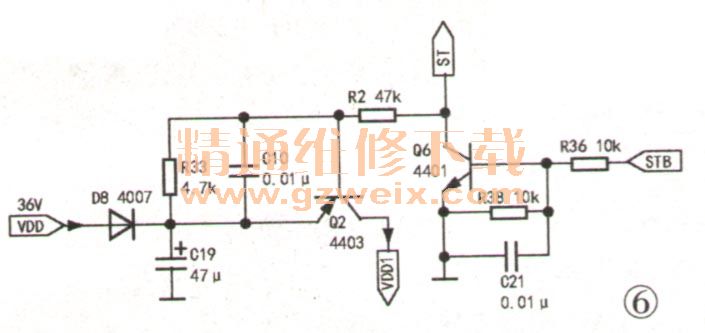

    Q2、Q6等元件组成开／关机控制电路，如图6所示。二次开机后，CPU输出高电平开机信号（STB）、Q6导通，ST端为低电平，Q2导通，于是VDD电压经D8及Q2的e、c极后输出VDD 1供电，输出＋12V与＋24V电压。
