3. LED背光驱动电路
    LED背光驱动电路由LED背光控制芯片MP4012、自举升压电路、保护电路等几部分电路组成，相关电路如图4所示。

    （1）驱动控制电路
    驱动控制电路以MP4012（U201）为核心构成。

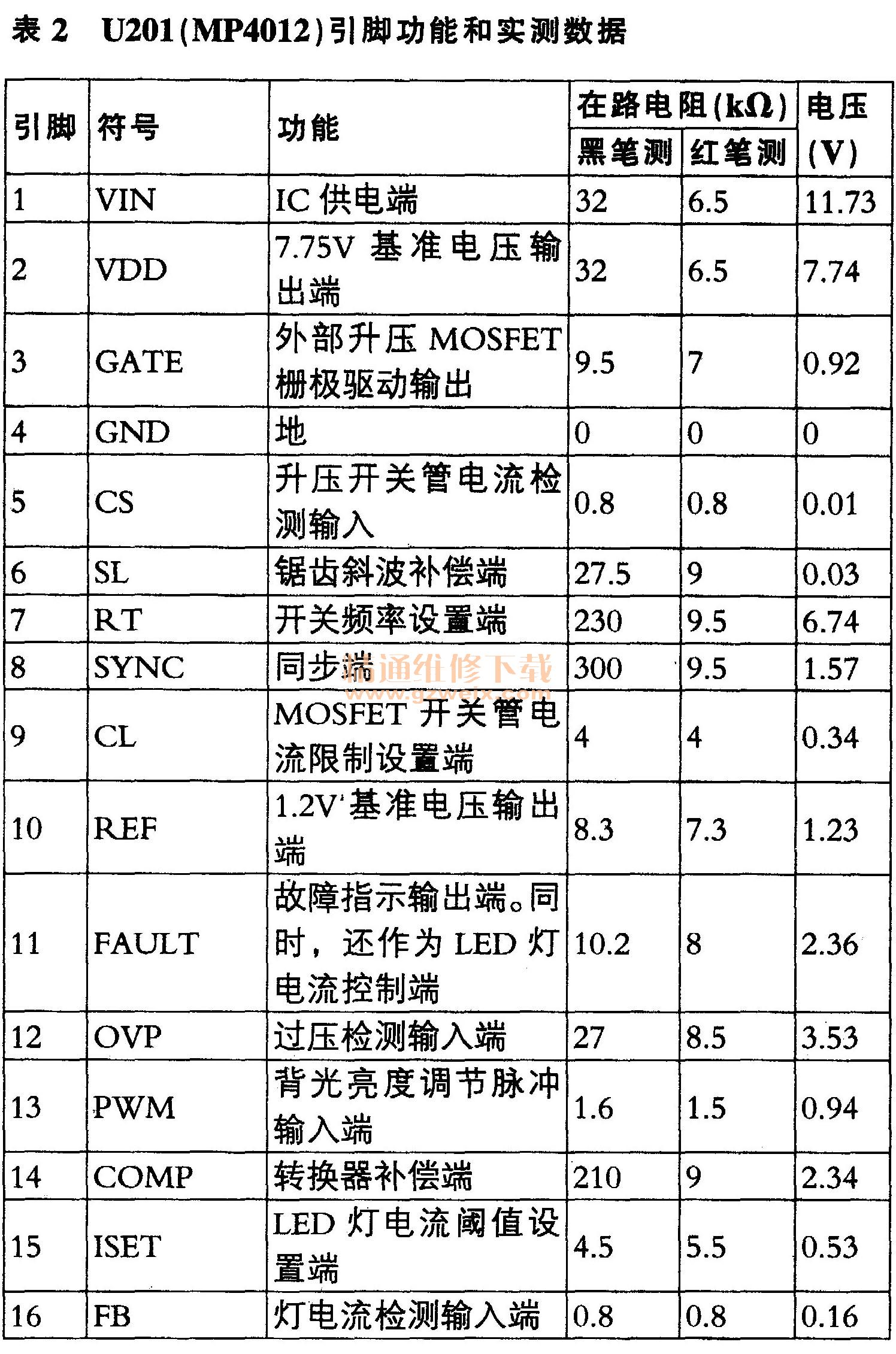

    MP4012是一块高精度电流控制型LED驱动控制器，内含稳压器、振荡器、逻辑控制电路、驱动输出、LED背光灯串电流控制、亮度调整等电路，能为高亮度发光二极管提供8V～90V直流供电，并具有升压电路过流、过压保护和背光灯串开路、短路保护，欠压锁定和热关断功能，其引脚功能和实测数据见表2。

    （2）启动过程
    二次开机后，主板送来的高电平开机信号PS-ON使Q403截止。主板送来的高电平BL-ON背光开启信号使Q408饱和导通，Q411随之饱和导通，12.3V通过Q411的C -e极及D403降压后得到约11.6V电压，为U201①脚供电。亮度调整DIM脉冲经R402送到U201 13脚，背光灯电路启动工作，一是从③脚输出升压开关管激励脉冲，推动升压输出电路工作，为LED灯串正极供电；二是从11脚输出LED灯电流控制电压，对LED背光灯负极电流进行控制。
（3）升压电路
    该电路由升压开关管Q407、储能电感L402、续流二极管D401、滤波电容C401构成，将35V直流电压提升到56V左右，为LED灯串供电。
    二次开机后，U201启动工作，推动Q407工作于开关状态。Q407导通时，+35V电源电压经L402、Q407的D-S极、R412到地，在L402中储存能量，产生左正右负的感应电压；Q407截止时，L402中产生左负右正的感应电压，36V电压与L402中存储的自感电压叠加，经D401向C401充电，产生LED＋输出电压，经连接器CON301输出，点亮LED背光灯。
    （4）恒流控制、调光控制电路
    该电路由U201的11、13、15、16脚内部电路和开关管Q401组成，采用PWM调光。主板送来的亮度调整DIM脉冲从13脚送入U201。当DIM信号为高电平时，11脚输出高电平驱动信号，Q401导通，56V电压经LED灯串、Q401、 R422 // R425到地，LED灯串发光。取样电阻R422-R425的压降反映了LED灯串电流的大小。取样电压反馈到U201的16脚，与灯电流闭值设置端15脚的电压比较，校正11脚驱动输出。当DIM信号为低电平时，11脚输出为低电平，Q401截止，LED灯串电流通路被切断，LED灯串不发光。
    改变DIM信号脉冲的占空比，就改变了单位时间内LED灯的点亮时间，即实现了对背光亮度的控制。
    （5）保护电路
    升压开关管过流保护：R412两端的电压反映了流过开关管Q407的D、S极的电流大小，该电压反馈到U201的⑤脚。当流过Q407的电流过大，U201的⑤脚电压达到保护闭值时，U201内部保护电路启动，停止输出激励脉冲，背光灯电路停止工作。过流检测功能的闭值由⑨脚（CL）电平决定。⑨脚是MOSFET开关管工作电流限制设置端，在⑩脚基准电压（REF）与⑨脚间接有分压电阻R414、R413，用作开关管电流闭值设定。⑨脚电压不得超过450mV。
    过压保护／LED背光灯开路保护：升压输出电路中的C401两端接有R426、R427与R428分压取样电路，对升压输出电压进行取样，反馈到U201的12脚。当56V电压超过78V（12脚电压超过4.95V）时，U201内部保护电路启动，③脚停止输出激励脉冲，同时11脚输出低电平。只有当故障排除后，电路才会再次启动。
    LED背光灯串过流保护：U201的16脚为开关管S极电流反馈端。U201根据16脚的反馈电压，判断LED灯串电流大小，对11脚的调流脉冲进行调整。当LED电流过大，Q401的S极电压过高，送到16脚的电压达到闭值时，内部保护电压启动。15脚为灯电流设定控制端，在⑩脚（REF）与15脚间接有分压电阻，用于灯电流校正基准电流阈值设定。
