飞利浦42PFL3403液晶彩电电源+背光灯板维修精讲详解
来源:本站整理  作者:佚名  2017-01-03 14:07:31



    4.主电源电路

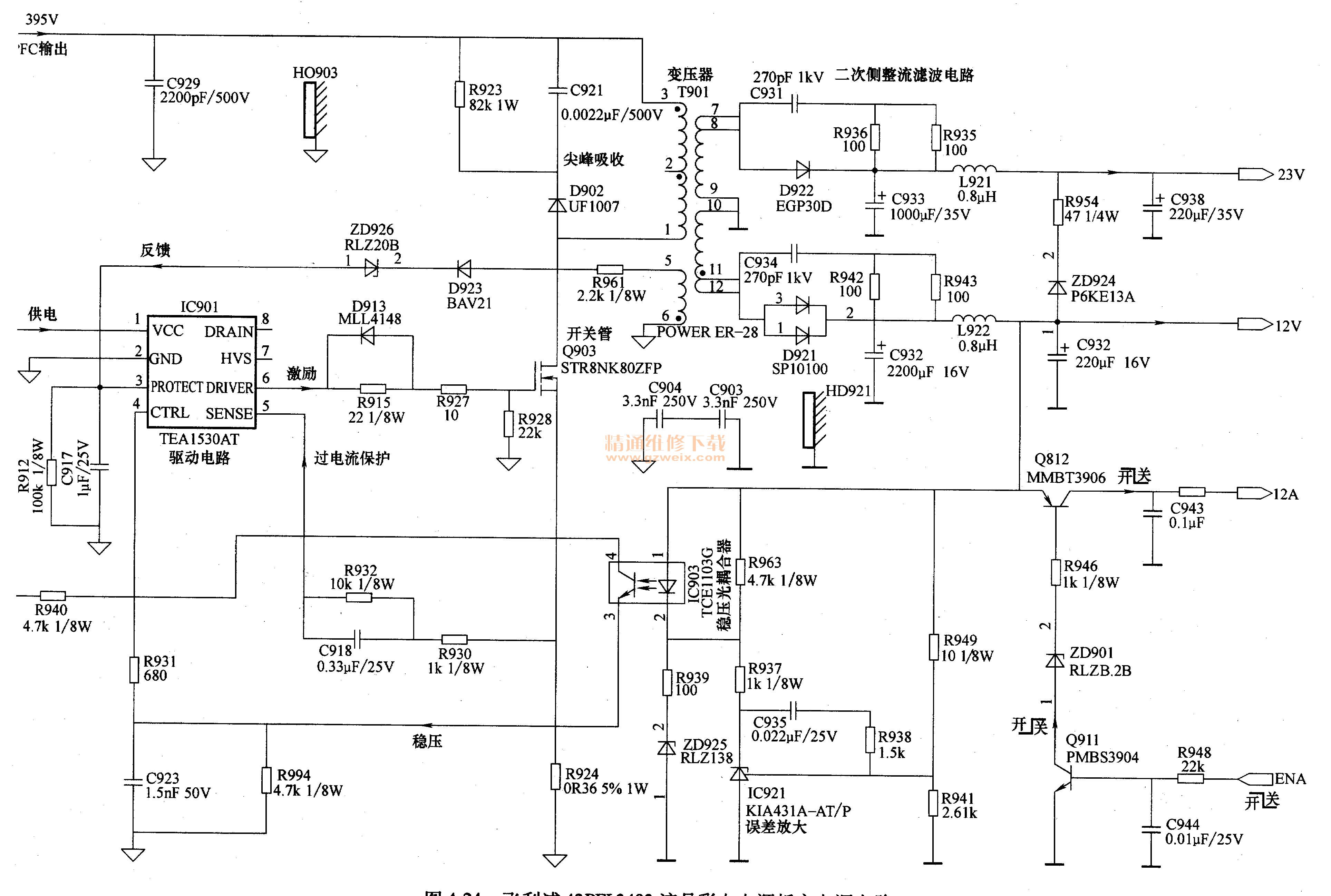

    飞利浦42PFL3403液晶彩电采用的电源板中主电源电路如图4-24所示,由振荡驱动控制电路IC901(TEA1530AT)、光耦合器IC903、误差放大器IC921、输出场效应MOSFET开关管Q903、开关变压器,T901等元器件组成,产生23V、12V电压,向主电路板和背光灯电路供电。

   (1)TEA1530简介

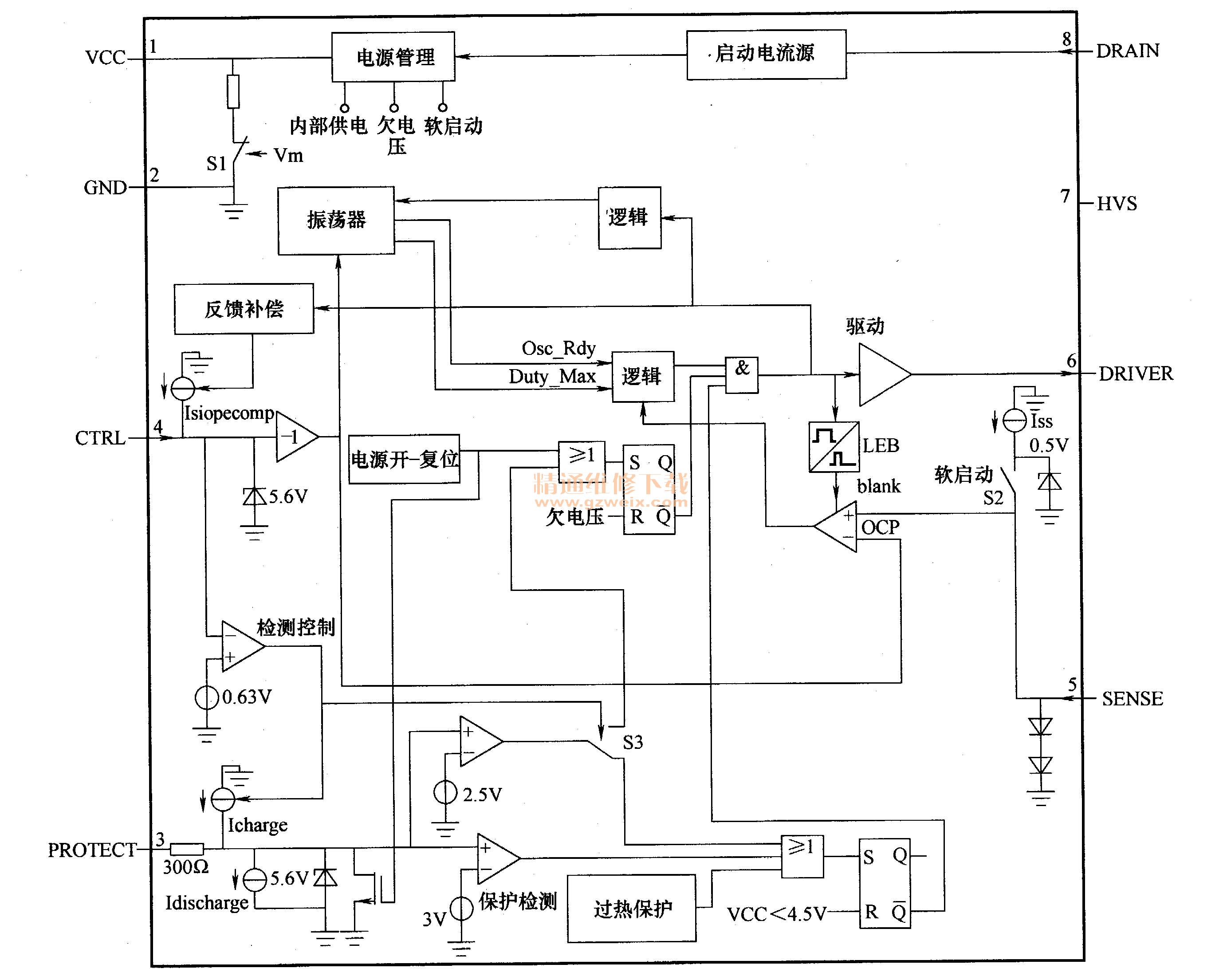

    TEA1530是飞利浦公司推出的绿色变频开关电源控制器,TEA1530内部电路框图如图4-25所示,内设振荡器、逻辑电路、反馈补偿电路和电源复位电路、电源管理电路等,内设有完善的保护电路,其中包括去磁保护、过电流保护、过电压保护、欠电压保护、芯片过热保护及保护动作后的安全软启动电路等。

TEA1530引脚功能和对地电压见表4-8。

   (2)启动和振荡电路
    遥控二次开机后,PFC电路启动工作,将主电源供电提升到395V,该电压经开关变压器T901的绕组1-3加到开关管Q903的D极;开关机控制电路输出的VCC电压为IC901的1脚提供工作电压,IC901内部的振荡电路开始振荡,从6脚输出驱动脉冲,通过R915、D913、R927加到开关管Q903的G极,控制Q903工作在开关状态,主电源开始工作。
   (3)二次侧输出电路
  开关电源开关变压器,T901的一次绕组7/8-9输出的脉冲电压经D922整流、C933、L921、C938滤波后形成23V的电压,为主板等负载电路供电;T901的二次绕组11/12-10输出的脉冲电压经D921整流、C932滤波后形成12V的电压,一是为主板电路供电,二是经Q911、Q812控制为背光灯电路供电。
   (4)稳压控制电路
    稳压控制电路由误差放大电路IC921、光耦合器IC903及驱动控制电路IC901的4脚内部电路构成。
    当主电源输出的12V电压升高时,经过取样电路R949、R941取样、IC921比较放大后,光耦合器的IC903内部发光二极管电流增大,内部光敏晶体管内阻降低,使IC901的4脚电压升高,经内部误差放大电路处理后,控制6脚输出的PWM脉冲宽度变窄,开关管Q903提前截止,输出的电压下降到正常值;当副电源输出的12V电压降低时,上述电路向相反方向动作,输出电压上升到正常值。
   (5)过电压保护电路
    开关电源工作后,开关变压器1901的绕组5-6将感应出交变电压,经D923整流后、稳压管ZD926,反馈到IC901的3脚。当开关电源输出电压过高时,绕组5-6感应电压随之升高,升高后的感应电压经D923整流后,击穿稳压管ZD926,向IC901的3脚注入高电平,IC901的3脚内部保护电路启动,停止输出激励脉冲。
   (6)过电流保护电路
    过电流保护电路由IC901的5脚内外电路组成,R924为开关管Q903的S极电阻,R924两端的电压降反映了开关管Q903的电流大小,IC901的5脚通过R932、R930对R924的电压降进行检测。
当开关管Q903的电流过大,致使R924两端的电压降增大,使IC901的5脚电压升高到保护设定值时,IC901会立即关闭激励脉冲输出,达到保护的目的。
