主板送来的调光控制信号ADJ/VS-ON信号，经RB369和RB370分压后加到QB312的基极。当ADJ/VS -ON信号为高电平时，QB312饱和导通，QB313随之也饱和导通。VCC-5V电压经QB313、RB363、RB345/RB341到地，在UB302的⑤脚得到0.22V左右的电压。此时，LED灯串中有正常电流流过。
    当ADJ/VS-ON信号为低电平时，QB312截止。QB313也跟着截止，UB302的⑤脚电压为0v、UB302的⑦脚输出电压最低，PCB302内部的光敏三极管的等效电阻最小，即UB601的④脚外接电阻的阻值最小，谐振电路输出功率最小，LED＋电压大幅降低，LED灯串不发光。
    由于PWM脉宽信号的频率是在100Hz～1000Hz之间，一般约为200Hz，远高于人眼的视觉暂停频率极限30Hz、所以人眼看不见LED背光闪烁，只会看见LED灯的亮度变化。改变单位时间内亮度信号脉冲的占空比，就改变了单位时间内LED灯的点亮时间，从而实现对背光亮度的控制。
   （6）保护电路

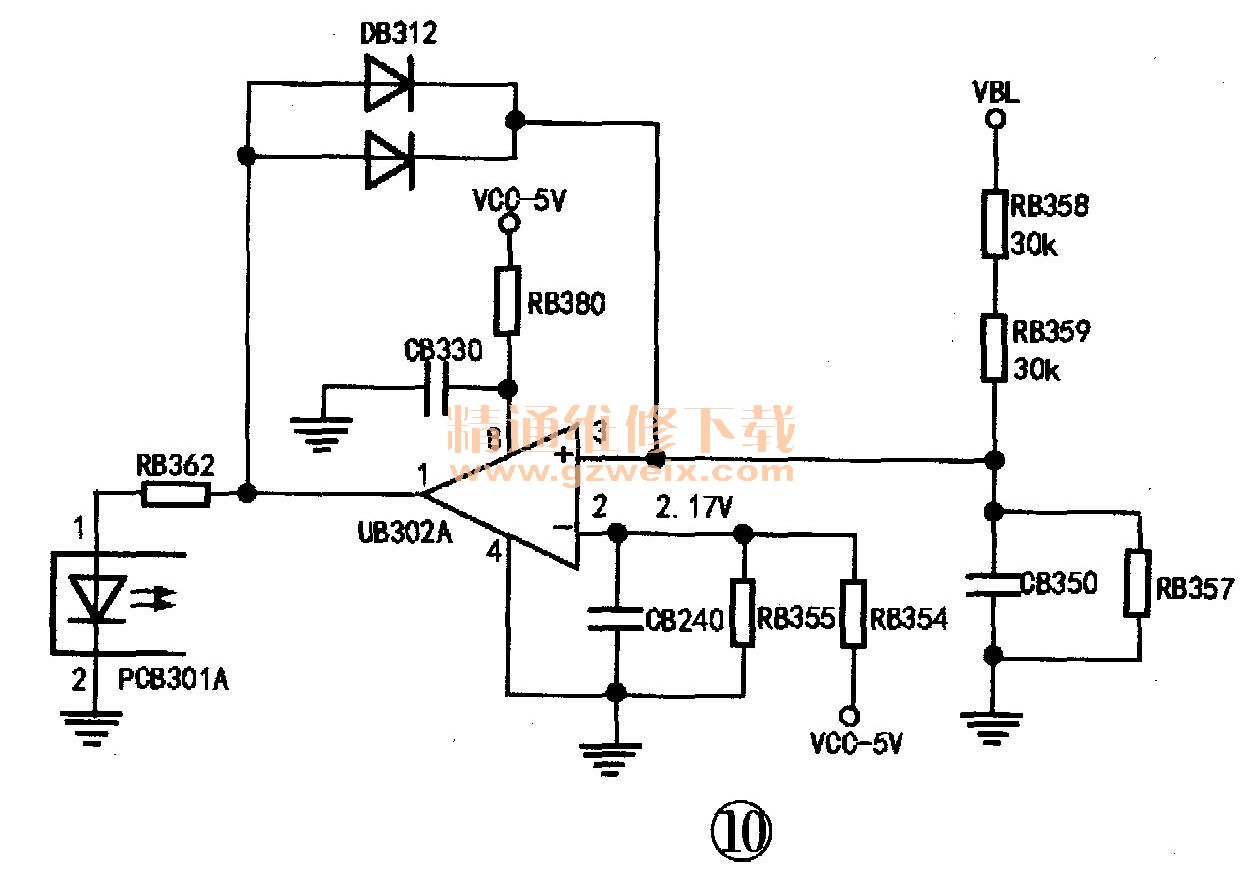

    该电源的LED驱动电路保护非常完善，除设有LLC谐振开关电源的过流、过载保护功能外，还有LED背光开路保护电路，如图10所示。

    VBL电压（即LED＋电压）经RB358、RB359和RB357分压后加到UB302的③脚。CB350是干扰滤除电容，防止误保护。同时，VCC-5v电压经RB354和RB355分压得到约2.17V电压，加到UB302的②脚。正常工作时，VBL电压在180V～228V之间，分压后加到UB302的③脚电压低于2.17V，则UB302的①脚输出低电平，不影响背光驱动电路正常工作。
    当负载开路或接触不良等原因造成VBL电压过高时，LJB302的③脚电压也跟着升高，当③脚电压达到2.18V时，LJB302的①脚输出高电平，PCB301内部发光二极管发光，其③、④脚内部光敏三极管导通，VCC2电压经RB605、PCB301、RB607送入UB601的⑧脚，如图8所示。当⑧脚电压升到1.85V时，UB601进入关断状态，15脚和11脚一直输出低电平，LED驱动电路进入保护状态。

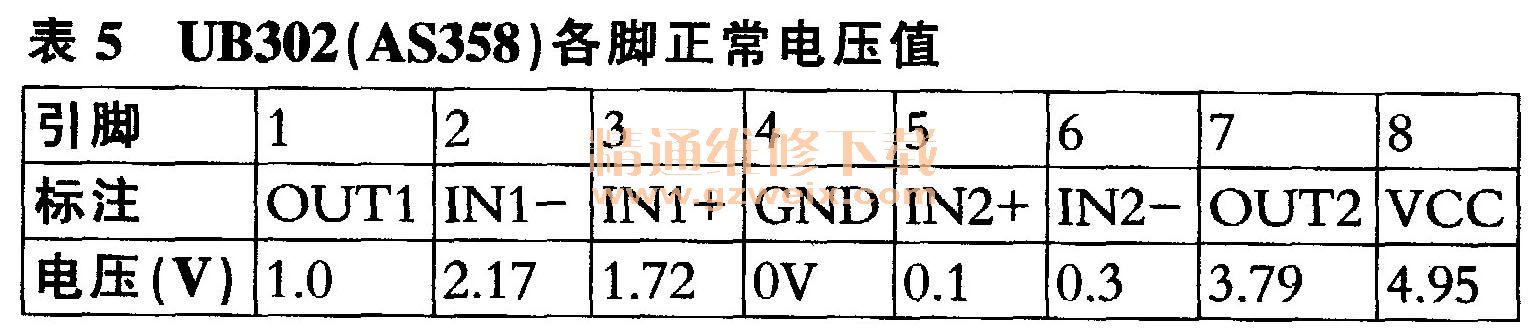

正常工作时，UB302的各脚电压见表5。
