5. LED背光驱动电路

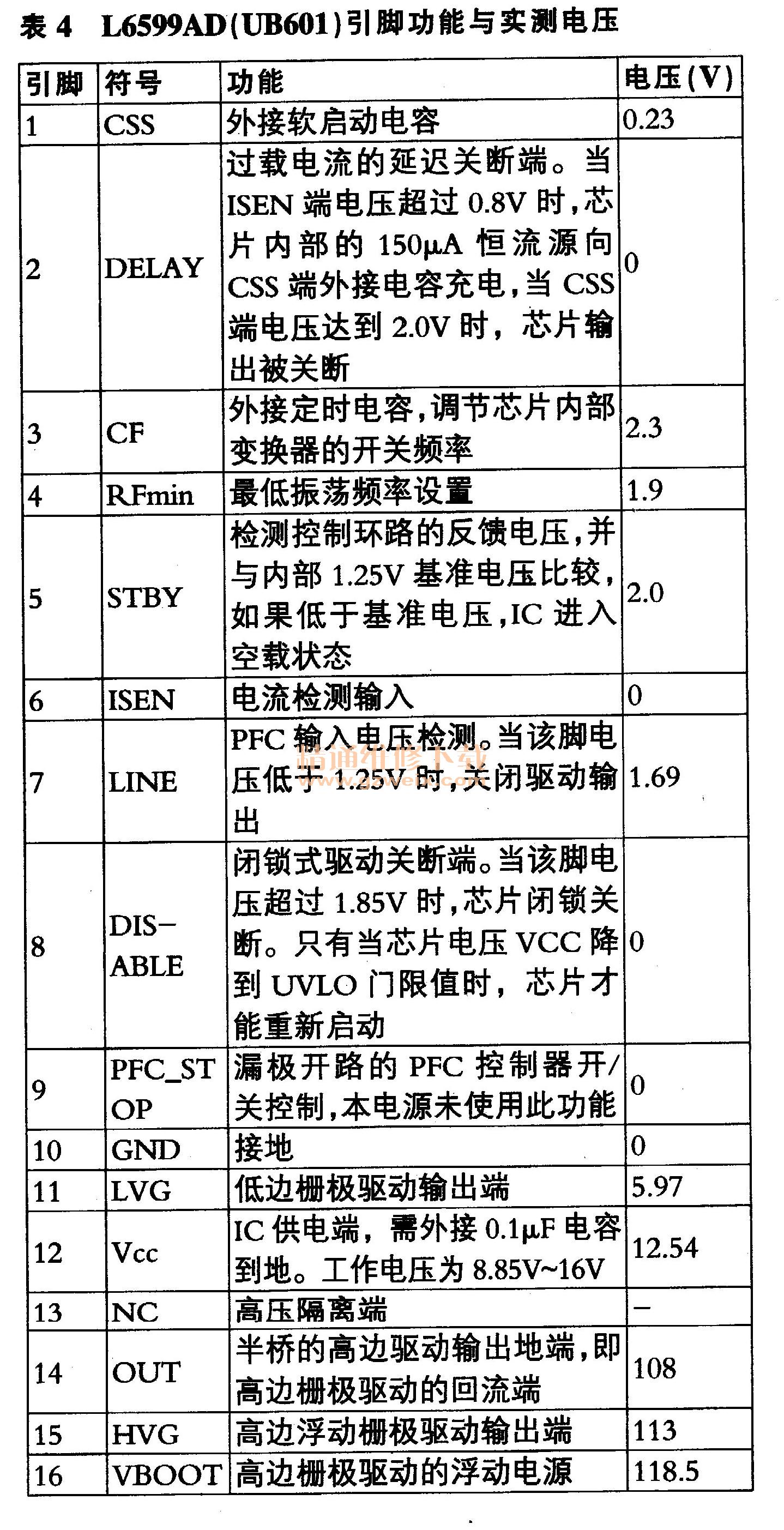

    LED背光驱动电路使用LLC驱动控制块L6599AD（UB601），如图8所示，其引脚功能见表4。





   （1）启动过程
    二次开机后，12.54V的VCC2加到UB601的12脚，同时，PFC电压经RB601～RB604和RB608分压后加到UB601的⑦脚。RB608上并联的电容CB315用来旁路噪声干扰。当PFC电路不工作时，UB601的⑦脚电压在1.29V左右；PFC电路正常工作后，UB601的⑦脚电压升到1.69V，大于门槛电压1.25V 、UB601进入稳定工作状态。
    在UB601的12脚加上VCC2电压后，芯片内部电路给①脚（CSS）外接电容CB612充电，此时芯片内部振荡频率较高，电源功率较低；当CB612充满电时，CB612可视为开路，振荡频率由RB615、RB616决定，振荡频率降低，电源输出功率达到正常水平，由此实现变频软启动功能。内部振荡器工作后，从15脚（HVG）与11脚（LVG）输出两个占空比接近50.0的脉冲，驱动两只功率MOs管工作。
   （2）9动变换
    L B601工作后，11脚输出高电平信号，QB602饱和导通，谐振电容CB602存储的电荷经开关变压器TB601的⑦-⑤绕组及QB602的D、S极放电，二极管DB612和DB614导通。同时，UB601的15脚输出低电平信号，QB614饱和导通，QB601栅极的电荷经QB614、RB628泄放，QB601迅速截止，保证电路工作状态正确。
    当15脚输出高电平，11脚输出低电平时，QB601饱和导通，385V电压经QB601的D、S极、TB601的⑤-⑦绕组、谐振电容CB602、限流电阻RB666/RB668到地，TB601储能，CB602充电，二极管DB611、DB613和DB604导通。同时，UB601的⑧脚输出低电平信号，QB604饱和导通，QB602栅极的电荷经QB604、RB648泄放，QB602迅速截止，保证电路工作状态正确。
    QB601和QB602交替导通，通过TB601把能量迅速传递到次级；11-13绕组产生的感应电压经DB611～DB614整流、CB635滤波后形成单向脉动电压LED ＋，为LED背光灯串供电。⑧-⑨绕组产生的感应电压经DB604整流、EB602滤波得到16V左右的VAUX电压，为稳流电路供电。
   （3）过流保护（OCP）和过载保护（OLP）
    UB601的⑥脚是电流检测信号（ISSN）输入端，内接第一比较器输入端，比较器的参考电平是0.8V。如果加到此端的电压超过0.8V，则第一比较器被触发，使芯片内部开关接通，放掉CB612中储存的电荷，则振荡器的频率迅速增加，从而限制输出功率。当UB601的⑥脚电压达到1.5V时，第二比较器被触发，UB601进入关断状态，15脚和11脚一直输出低电平，电路停止工作。
    正常工作时，电阻RB666或RB668两端的压降通过RB667、DB605 、RB665限流后，加到UB601的⑧脚，其电压值远低于1.85V。当流过RB666和RB668的电流过大，致使UB601的⑧脚电压升到1.85V时，UB601内部比较器翻转，芯片进入关断状态。
