长虹XA6A-IP机芯电视电源背光电路原理分析与检修（上）

来源：家电维修作者：佚名 2017-01-30 13:52:33

XA6A-IP机芯彩电是长虹公司近年来推出的新款网络液晶电视，主要机型有LED49C 1000N、LED49C1080N等。该机芯彩电采用信号处理、开关电源、LED背光驱动三合一主板，如图1所示。

一、电路概述

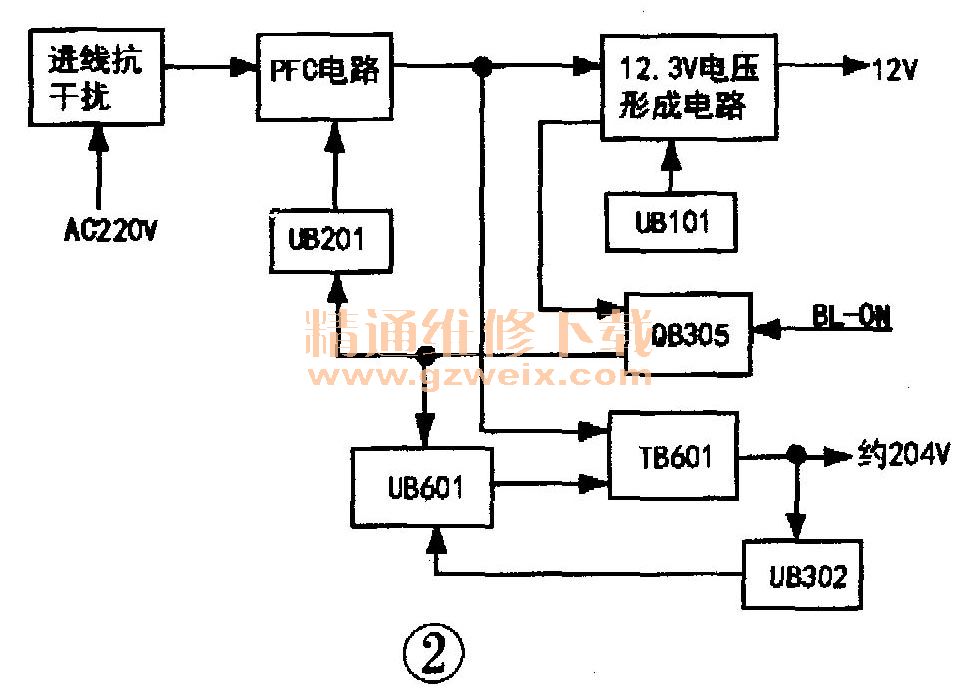

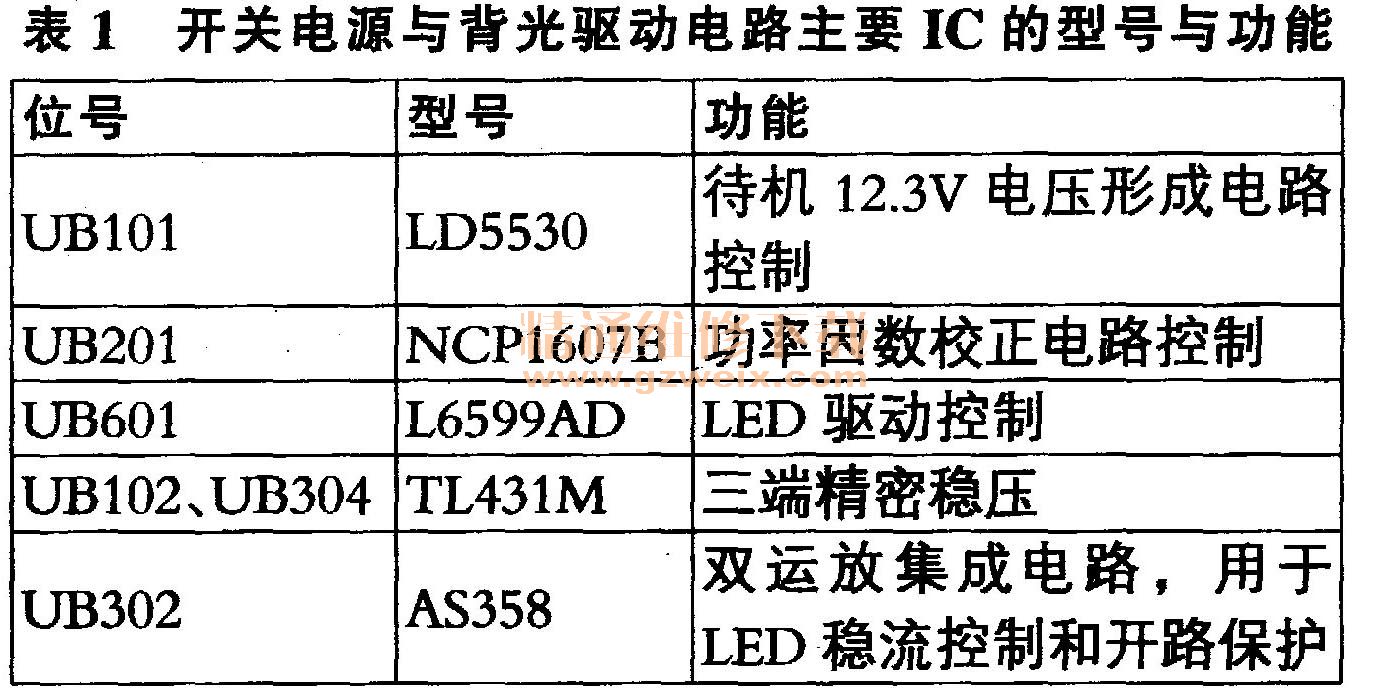

该机芯彩电的开关电源与背光驱动电路框图如图2所示，主要IC的型号与功能见表1。12.3V电压形成电路采用通嘉公司生产的LD5530作为控制芯片，PFC芯片采用安森美公司生产的NCP 1607B 、LED驱动电路采用意法半导体公司生产的LLC谐振开关电源控制器L6599AD，电路简洁明了。

    二、单元电路分析
    1.进线抗干扰电路

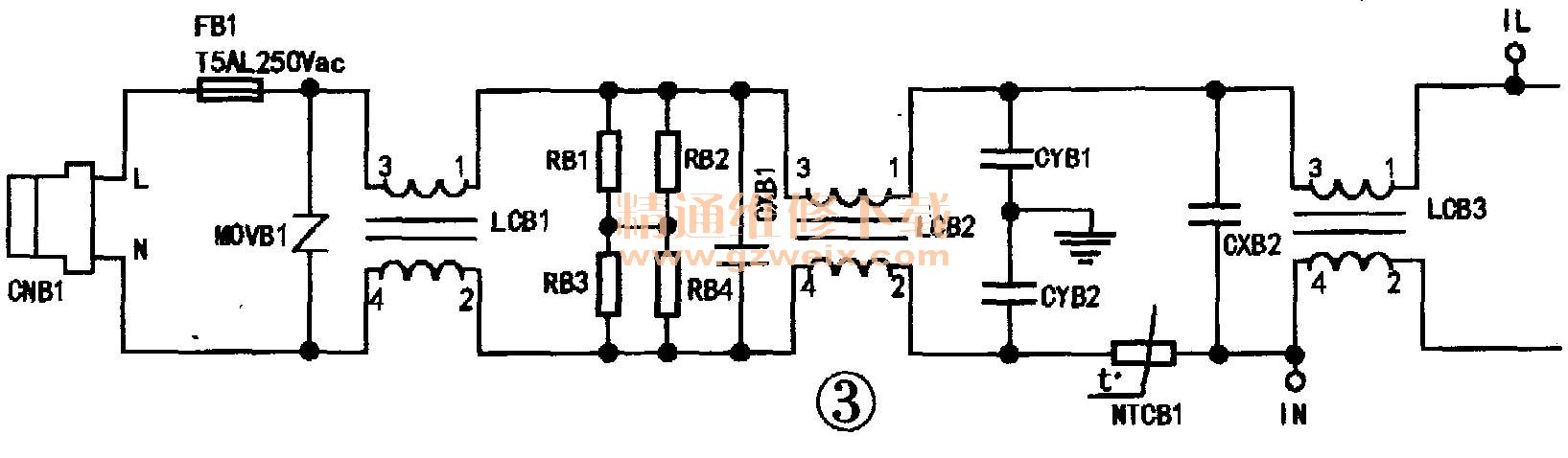

    本电路由电压过高限制电路、防浪涌冲击电路和抗干扰滤波电路组成，如图3所示。

   （1）电压过高限制电路（防雷击电路）
    当输入市电电压过高或有雷电进入，超过压敏电阻MOVB 1的保护电压值时，其漏电电流急剧增大，FB1过流熔断，避免后级电路过压而损坏。
