（3）稳压控制电路
    副电源的稳压电路通过取样电路R8407、R8408～R8410分压，对输出的5V1电压取样后，为误差放大器NJM431 L（Q842）提供误差信号，通过光耦合器TLP421 F（Q841）对厚膜电路Q840的4脚电压进行控制，调整Q840内开关管激励方波的脉宽，使输出5V1电压稳定。
    当因某种原因造成副电源输出的5V1电压升高时，加到取样误差放大电路Q842的R端电压升高，经Q842比较放大后，A端电压降低，光耦合器Q841内部发光二极管发光增强，光敏晶体管内阻降低，将Q840的4脚电压拉低，经4脚内部稳压控制后，调整Q840内开关管激励方波变窄，开关管导通时间缩短，副电源输出电压下降到正常值；当副电源输出的
5V1电压降低时，上述电路工作过程相反，开关管导通时间延长，副电源输出电压上升到正常值。
    3. PFC电路

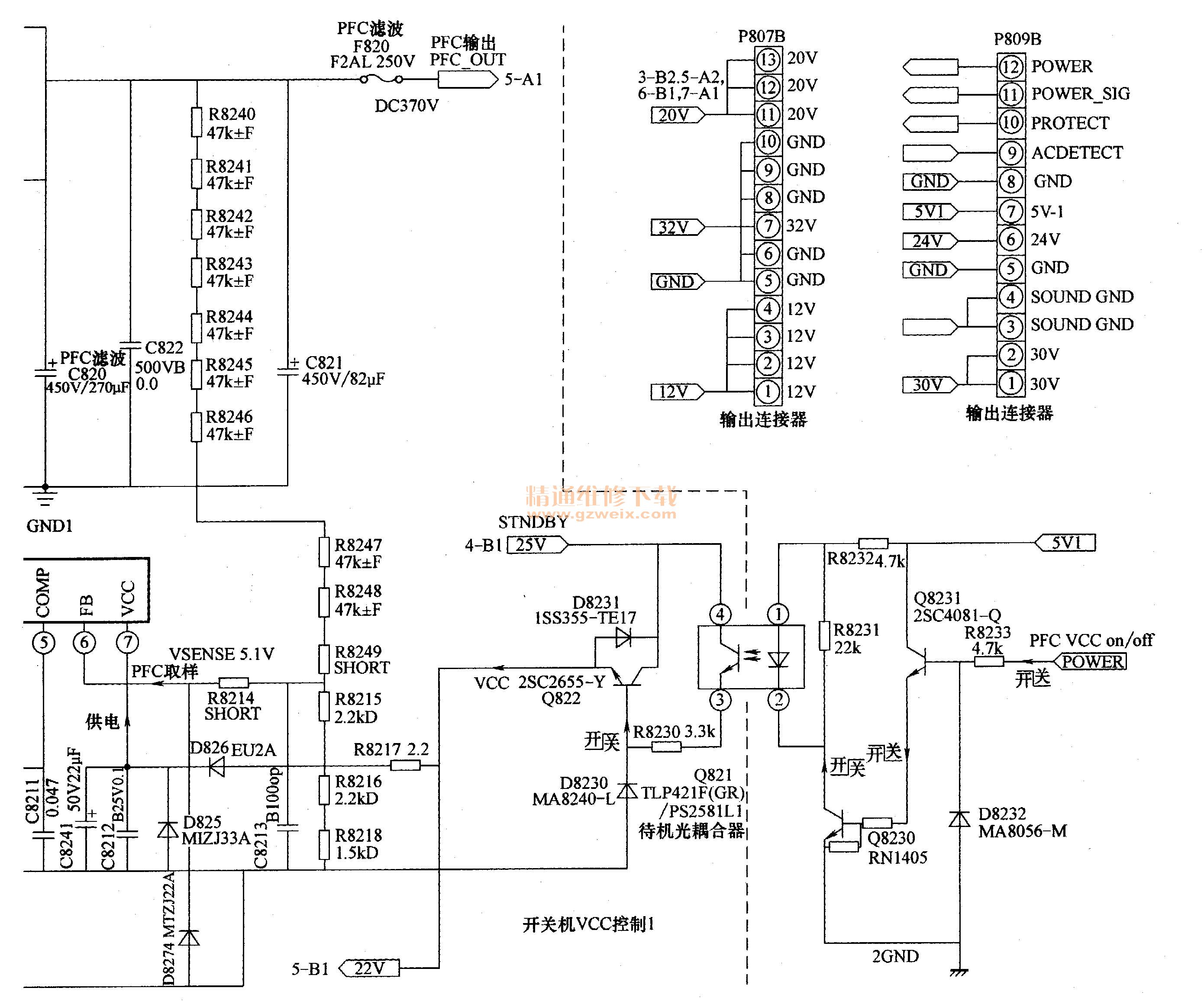

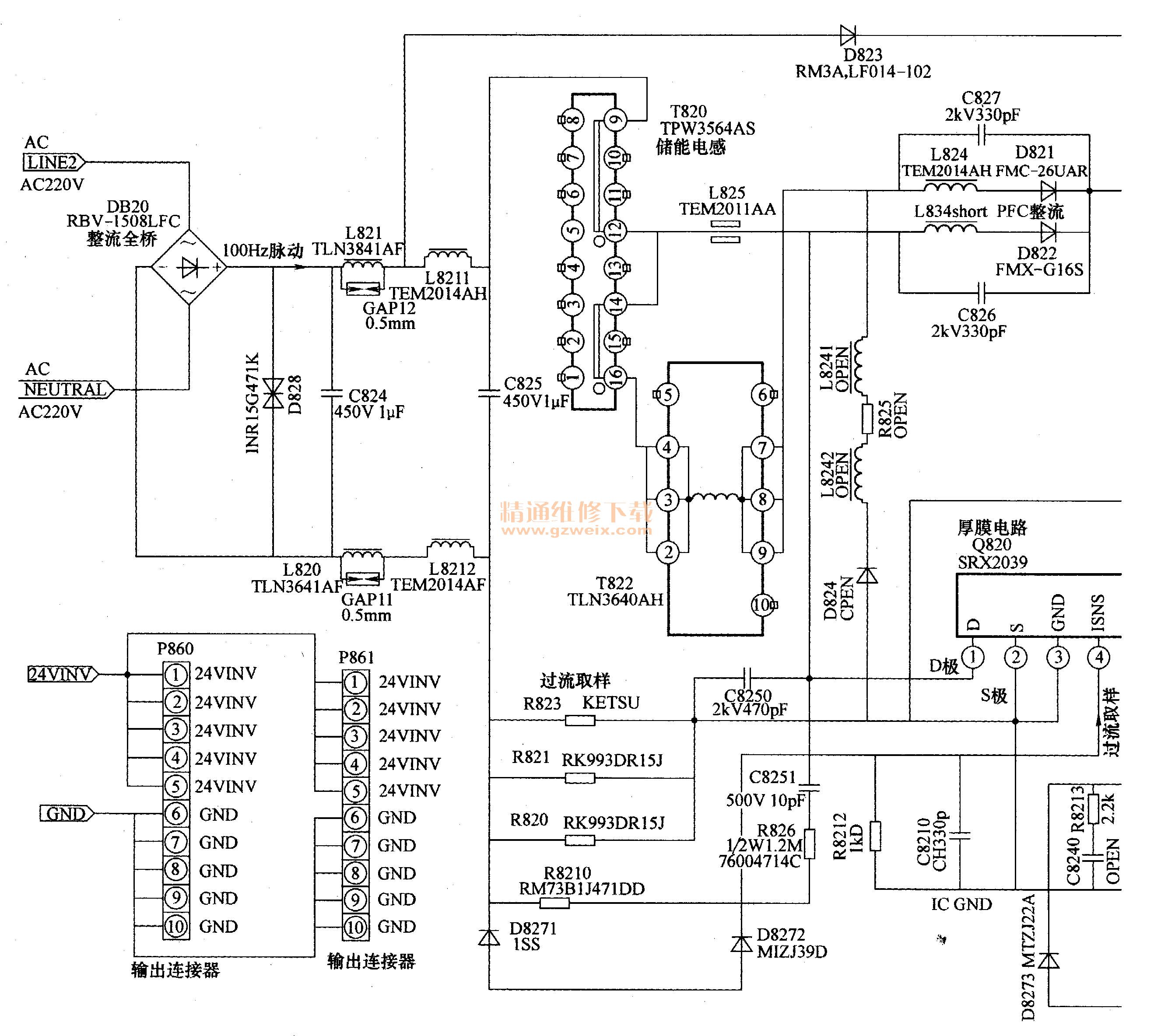

    东芝42 Wf58 C液晶彩电电源板PFC电路如图6-14所示，由内含振荡驱动电路和MOS-FET开关管的厚膜电路SRX2039（Q820）、储能电感T820\ T822\整流滤波电路D821、D822、C820为核心组成。该电路的作用为提高开关电源的功率因数，减少电网的谐波污染，提高电网的供电质量，校正后为主电源提供约370V的直流电压。


   （1）SRX2039简介

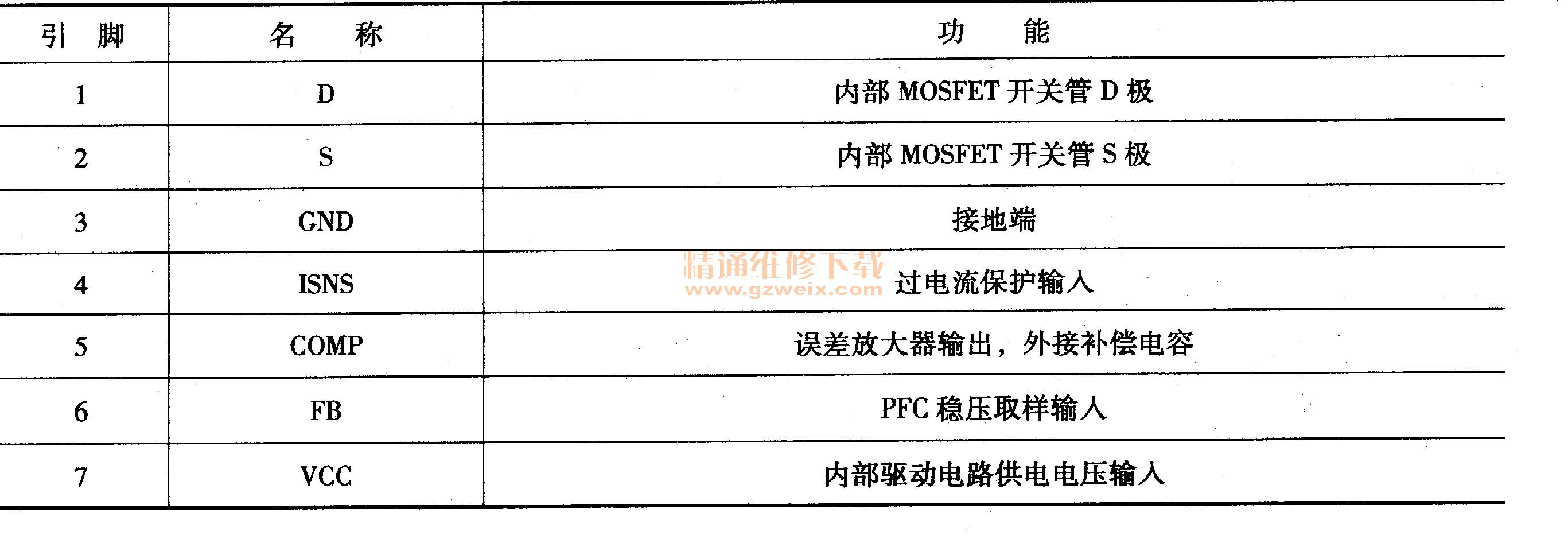

    SRX2039是专业PFC厚膜电路，内含振荡驱动控制，内置PFC电路启动、振荡、稳压、驱动电路和MOSFET开关管，具有过电压、过电流保护功能。SRX2039的引脚功能见表6-4。

   （2）驱动工作过程
    二次开机后，一是开关机继电器吸合，AC 220V市电经D820、C824、C825整流滤波后产生的100Hz脉动电压，经储能电感T820送到厚膜电路Q820的1脚内部MOSFET开关管的D极，二是主板送来的POWER开机高电平，使VCC控制电路1的Q8231、Q8230导通，光耦合器Q821导通，为Q822的B极提供正向偏置电压，Q822导通，副电源产生的25V电压经Q822输出22V电压，通过R8217、D826为Q820的7脚提供VCC供电，PFC电路启动工作，Q820内部振荡电路产生的激励脉冲，推动内部MOSFET开关管工作于开关状态。
    内部MOSFET开关管导通时，100Hz脉动电压经与储能电感T820、Q820内部开关管的D-S极、S极过电流取样电阻R820、R821、R823到地，构成回路，导通电流在T820中产生感应电压并储存在T820中；内部MOSFET开关管截止时，100Hz脉动电压经与储能电感T820、PFC整流管D822向PFC滤波电容C820充电，所充电压为100Hz有效电压和T820中储存的电压叠加，在C820中产生370V的直流电压，为两个主电源电路供电。T822、D821与D824组成辅助整流电路，提高电路效率。
   （3）稳压控制电路
R8240～R8249与R8215、R8216、R8218分压，组成PFC电路输出电压的取样电路，分得的取样电压，经R8241后加到Q820的6脚，经通过集成块内部电路的作用稳定PFC电路的输出电压。
   （4）过电流保护电路
    厚膜电路Q820的2脚为内部开关管的S极，外接过电流保护取样电阻R820、R821、R823。过电流保护取样电阻两端电压反映了内部MOSFET开关管的电流大小，该电压经R8210加到Q820的4脚电流检测输入端，当开关管的电流过大时，4脚电压升高，4脚内部的过电流保护电路动作，Q820停止工作，防止损坏开关管。
