东芝42 WL58 C液晶彩电采用的电源板型号为PD2171 A-1 23590258B，电源板集成电路组合采用STR-A6169＋STR-W6765＋STR-Z4569＋SRX2039四个厚膜电路，组成一个副电源、两个主电源和PFC电路，副电源输出5V1电压，一个主电源输出32V、12V、20V，另一个主电源输出30V、24V等电压，为主板、伴音功放、背光灯板等负载电路供电。该电源板还应用于东芝32WL58C、37WL58C、42WL56C等液晶彩电中。
    该电源板由四部分组成：一是以厚膜电路STR-A6169（Q840）、T840为核心组成的副电源，通电后副电源首先工作，输出5V1电压，为主板控制系统供电，同时产生25V的VCC电压，遥控开机后，为PFC驱动电路和主电源驱动电路供电；二是以厚膜电路SRX2039（Q820）、储能电感T820为核心组成的PFC电路，遥控开机后，继电器吸合，将AC 220V市电送到主整流滤波电路后，产生100 Hz脉动电压，送到PFC电路，经PFC电路校正后产生370V电压，为两个主电源厚膜电路供电；三是以厚膜电路STR-W6765（Q880）、变压器T880为核心组成的主电源1，产生32V、12V、20V电压，为主板小信号处理等负载电路供电；四是以大功率厚膜电路STR-24479（Q860）、变压器，T860为核心组成的主电源2，产生30V、24V电压，为伴音功放和背光灯逆变器板等负载电路供电。
    1．抗干扰和继电器控制电路

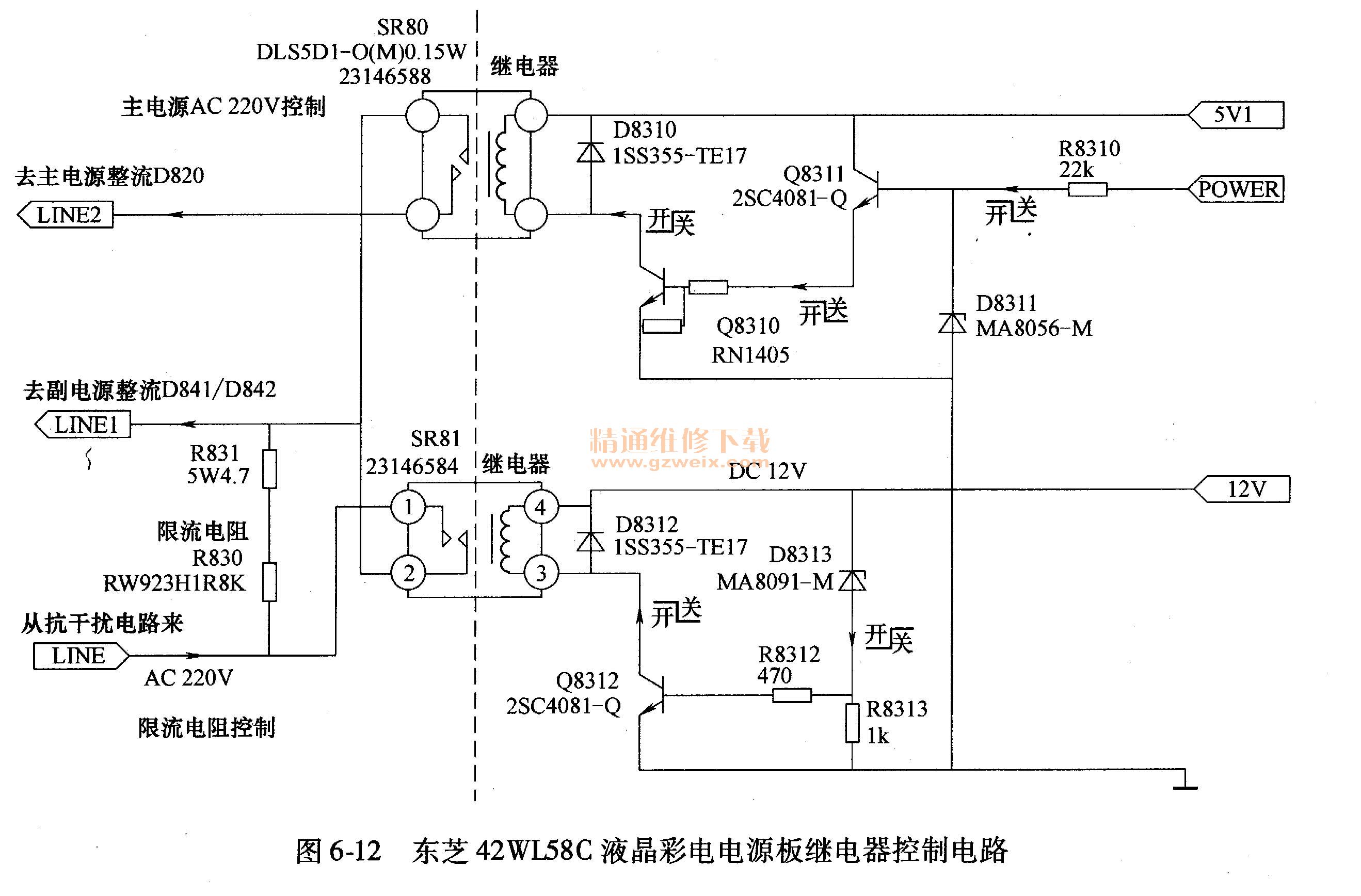

    东芝42WI58C液晶彩电电源板抗干扰电路如图6-11所示，继电器控制电路如图6-12所示。



    抗干扰电路主要由C801、T801、T802、C802、C806～C809组成。利用电感线圈和电容器组成的共模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。
    滤除干扰后的市电，一是送到副电源整流滤波电路D841、D842、C840，整流滤波后产生300V电压，为副电源供电，副电源首先工作，输出5V1电压，为主板控制系统和继电器控制电路供电，指示灯点亮；二是送到图6-12所示的开关机继电器控制电路。
    遥控开机后，主板送来高电平POWER开机电压，送到开关机继电器控制电路，使Q8311、Q8310导通，继电器SR80吸合，AC 220V经SR80送到主整流全桥D820、C824、C825，整流后滤波后产生100Hz：脉动电压，经PFC电路校正，输出370V电压为主电源供电，主电源启动工作后输出的12V电压送到开关机继电器控制电路，使D8313击穿，Q8312导通，继电器SR81吸合，将限流电阻R830、R831短路，避免开机后限流电阻造成的损耗。
    2．副电源电路

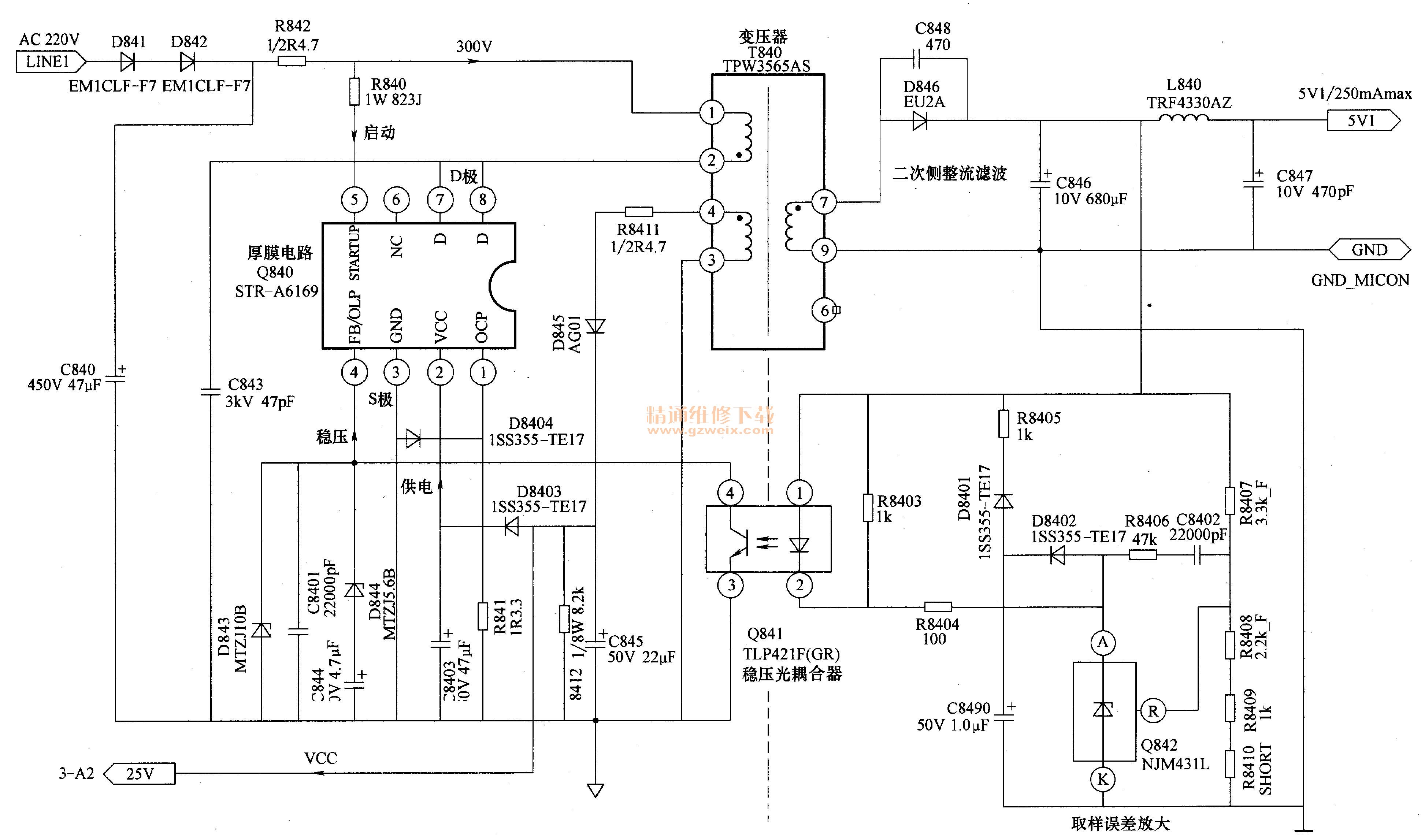

    东芝42WL58C液晶彩电电源板的副电源电路如图6-13所示。它由厚膜电路STR-A6169（Q840）、变压器T840稳压电路误差放大器Q842、光耦合器Q841为核心组成。通电后首先工作，产生5V1电压，为主板控制系统供电。

   （1）STR-A6169简介

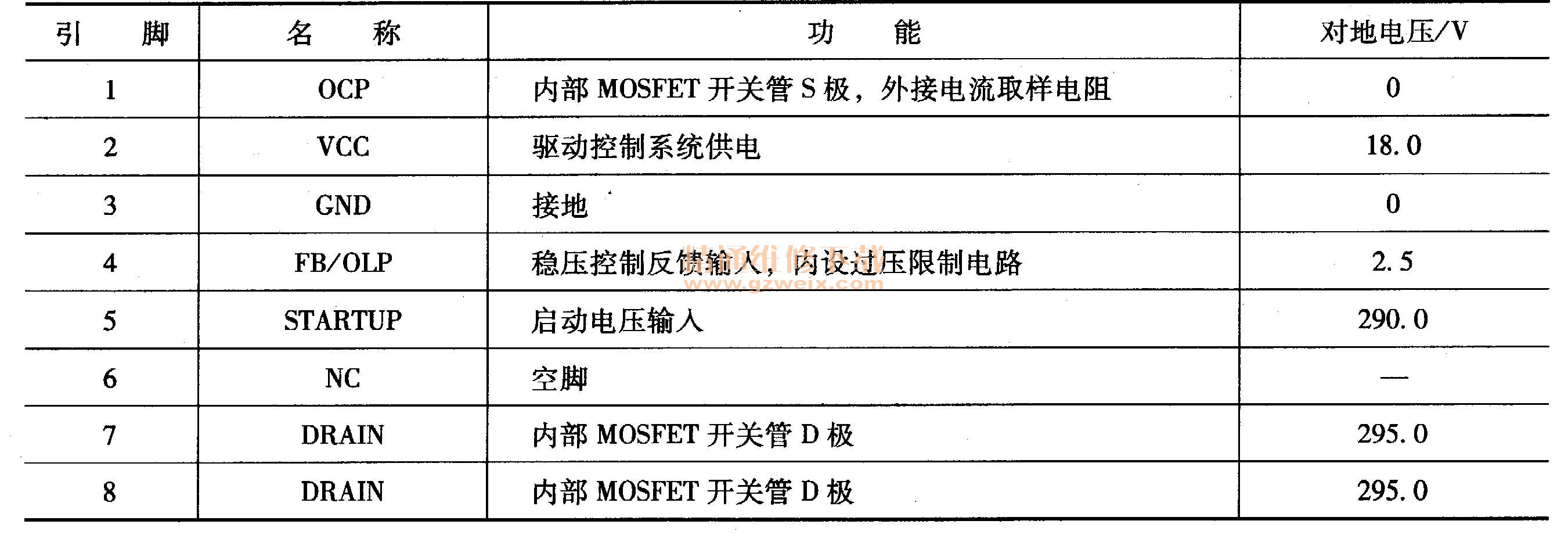

    STR-A6169是三肯公司生产的STR-A6100系列低功耗、离线式开关电源厚膜电路之一，内部电路框图可参考图3-5，内置PWM控制电路和MOSFET开关管，可工作于电流控制模式和自动实现待机状态的自动占空比控制PRC模式，该模式具有固定的8 μs关断时间和可变导通时间，开关频率在63～l20kHz之间随负载自动改变；功耗低于100mw，待机功耗低于43 MW 。 STR-A6169的引脚功能和对地电压见表6-3。

（2）启动工作过程
          通电后，滤除干扰脉冲的AC 220V市电经D841、D842整流、C840滤波产生的300V电压为副电源供电，一是经T840的一次绕组1-2为Q840的7、8脚内部MOSFET开关管供电，二是经R840为Q840的5脚提供启动电压，Q840内部振荡电路产生的激励脉冲，推动内部开关管工作于开关状态，其脉冲电流在T840中产生感应电压，二次绕组7一感应电压经D846、C846、L840、C847整流滤波后，产生5V1电压，为主板控制系统供电；同时T840的反馈绕组3-4产生的感应电压，经D845、C845整流滤波后产生的25V电压，一是为Q840的4脚提供启动后的工作电压，二是送到开关机VCC控制电路，控制后为PFC和主电源2的驱动电路供电。
