该电源板的主电源1电路与本章6.1节图6-4介绍的东芝26 WL66 C液晶彩电电源板中副电源电路基本相同，二者厚膜电路均采用STR-W6765，只是外部元器件编号不同，其工作原理和维修数据请参见本章“东芝26WL66C液晶彩电电源板维修精讲”中有关副电源电路的内容。

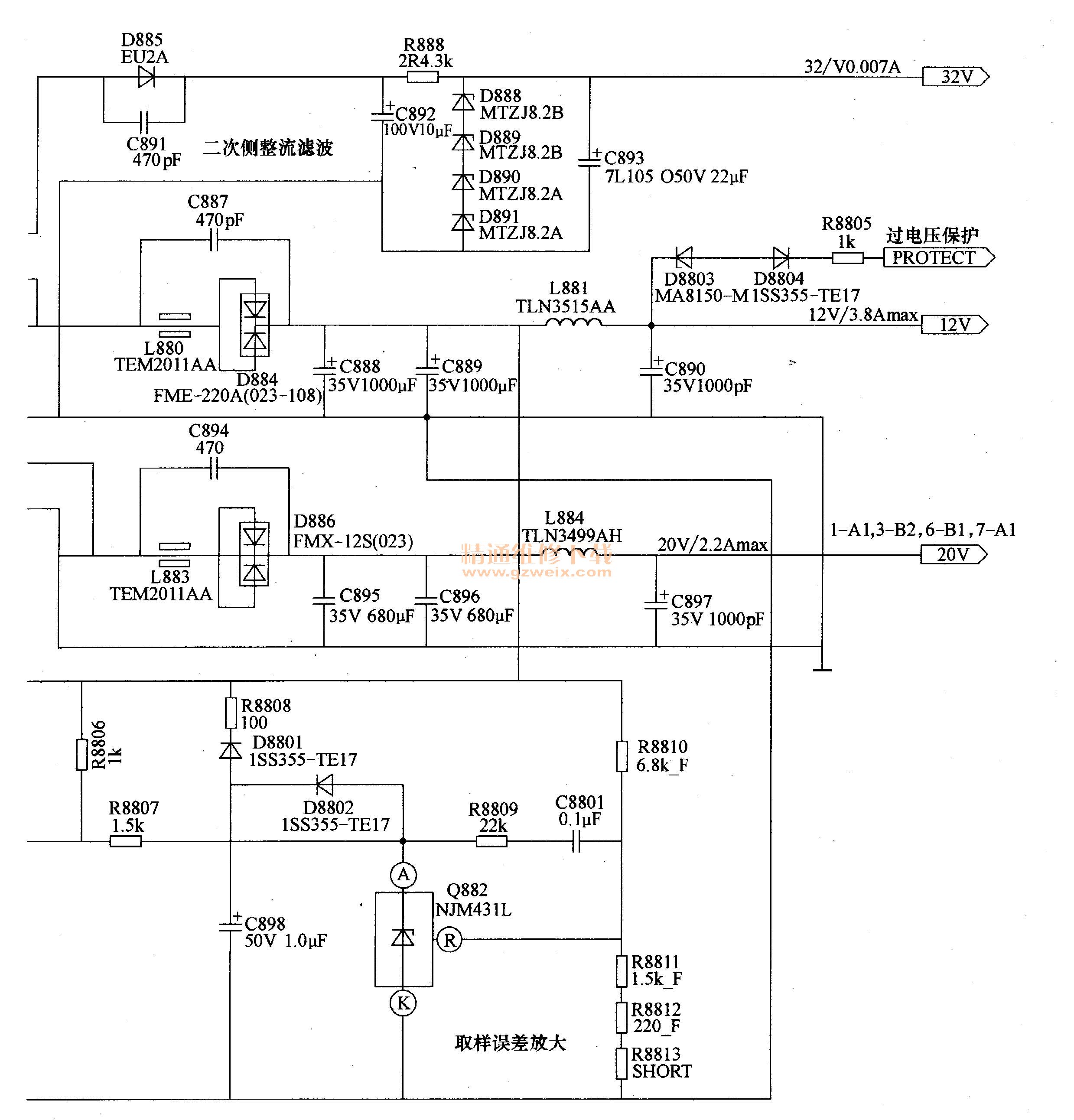

需要说明的是，东芝42WL58C液晶彩电电源板主电源1的厚膜电路Q880的4脚启动电压，受开关机输出的22V电压控制。该电路如图6-14所示，遥控开机时，主板送来的POW-ER开机高电平，使VCC控制电路1的Q8231、Q8230导通，光耦合器Q821导通，为Q822的B极提供正向偏置电压，Q822导通，副电源产生的25V电压经Q822输出22V电压，一是通过R8217、D826为Q820的7脚提供VCC供电，PFC电路启动工作；二是22V电压击穿稳压管D8805，使Q8801导通、Q8802截止，对Q880的4脚VCC启动和供电电压不产生影响，主电源1启动工作；遥控待机时，主板送来的POWER变为低电平，Q8231、Q8230截止，光耦合器Q821截止，Q822截止，切断22V电压，Q8801截止、Q8802导通，将Q880的4脚启动供电电压拉低，Q880停止工作。
5．主电源2电路

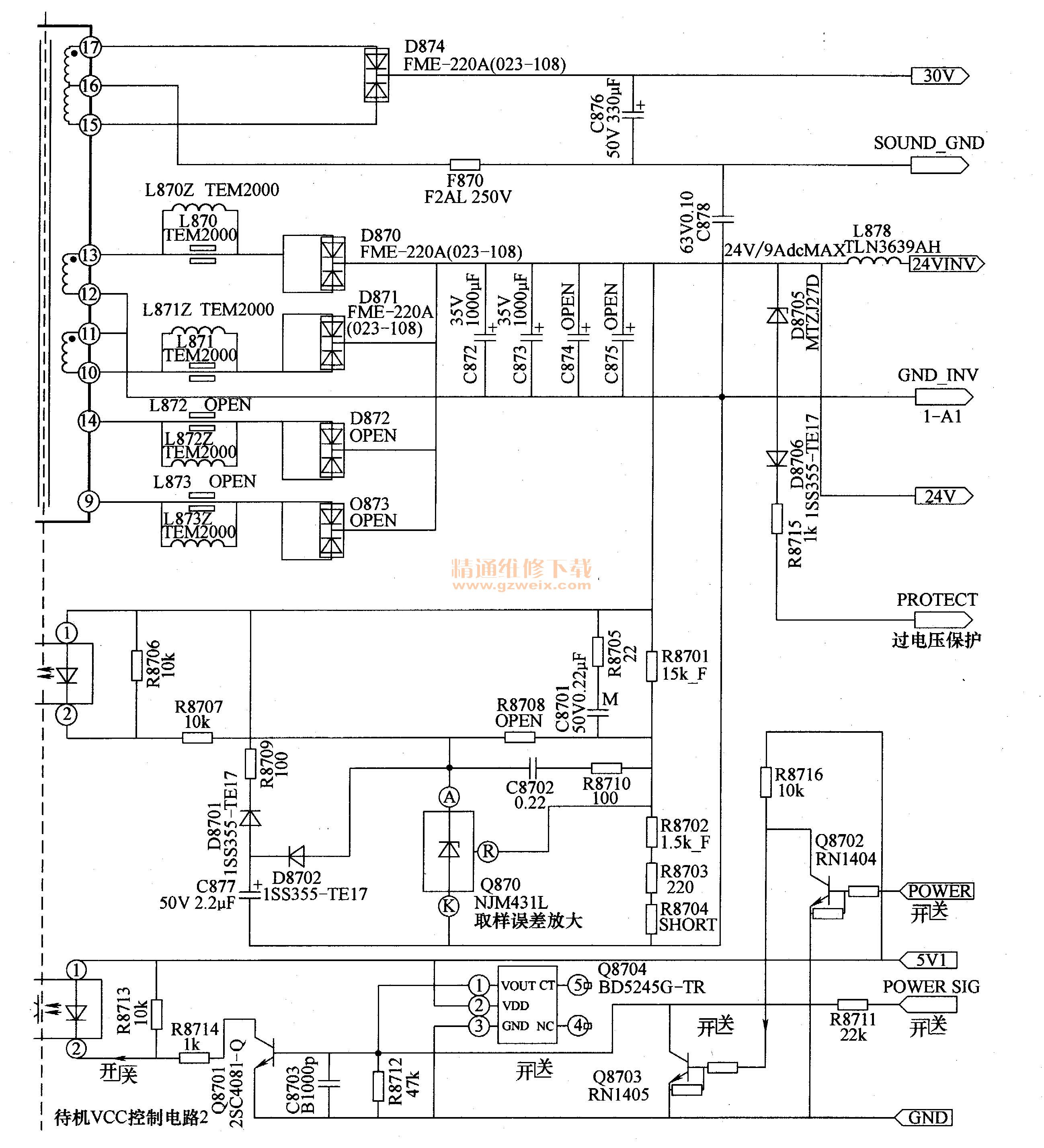

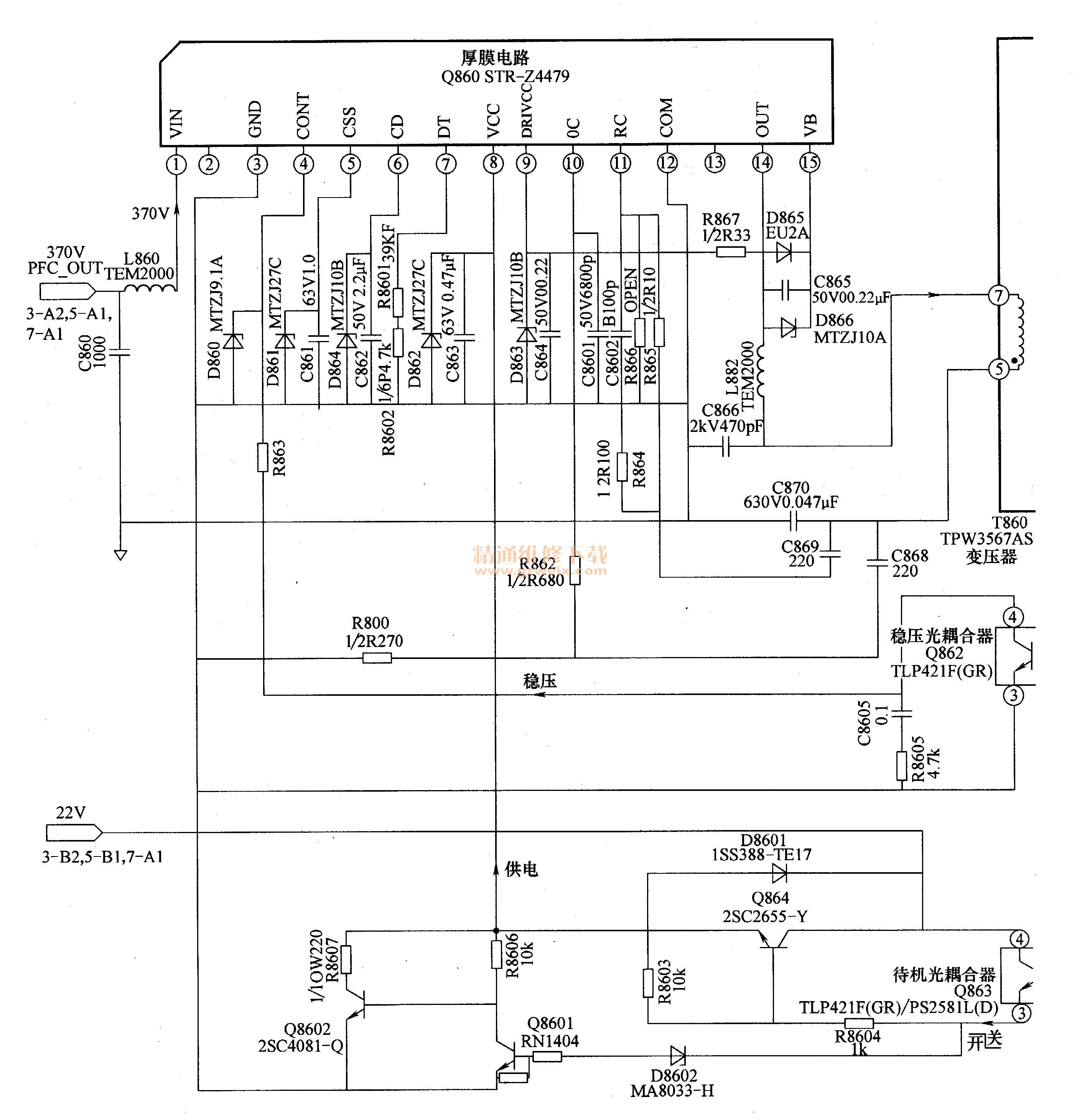

东芝42 WL58 C液晶彩电电源板的主电源2电路如图6-16所示。由厚膜电路STR-24479（Q860）、变压器T860稳压电路误差放大器Q870、光耦合器Q862为核心组成。遥控开机后，一是PFC电路首先工作，为两个主电源电路提供370V供电，该电压Q860的1脚内部半桥式输出电路开关管供电，二是遥控开机后的高电平POWER为高电平，VCC控制电路2的Q8702导通，Q8703截止、Q8701导通，光耦合器Q863导通，一是为Q884的B极通过正向偏置电压，Q884导通，将VCC控制电路1输出的22V电压经Q884输出，为Q880的8脚提供VCC供电，主电源2启动工作，Q860内部振荡电路产生的激励脉冲，推动内部半桥式输出电路开关管轮流导通、截止，其脉冲电流在T860中产生感应电压，二次绕组感应电压经整流滤波后，产生30V电压、24V和24V-INV电压，为主板负载电路和背光灯逆变器板供电；二是光耦合器Q863导通将Q8601的B极稳压管D8602击穿，Q8601导通、Q8602截止，对厚膜电路Q880的8脚VCC供电不产生影响；主电源2正常工作。
遥控待机时，POWER变为低电平，VCC控制电路的Q8702截止，Q8703导通、Q8701截止，光耦合器Q863截止，一是使Q884截止，切断厚膜电路Q880的8脚VCC供电；二是光耦合器Q863截止使Q8601截止、Q8602导通，将厚膜电路Q880的8脚VCC供电快速放掉，主电源2立即停止工作。
该电源板的主电源2电路与本章6.1节图6-7介绍的东芝26 WL66 C液晶彩电电源板中的主电源电路基本相同，厚膜电路均采用STR-24569，本节的主电源2采用的厚膜电路型号为STR-24479，二者引脚功能相同，只是外部元器件编号不同。
