由于OLED电视在长时间显示静态画面后可能会出现残影，所以LG公司生产的OLED屏设计有待机补偿（off P's）功能，对每个像素点进行补偿，将像素点的状态校准至出厂状态。系统会在用户开机后进行计时，当累计时间超过4小时后，在用户进行待机操作时，触发Off RS功能，对OLED屏进行修复。FHD OLED屏的修复时间约为60s 、 UHD OLED屏的修复时间约600s。待修复完成后，OLED屏返回一个修复完成（Off RS Done）信号给主板，主板再进入待机状态。在进行Off RS的过程中，屏上无显示，在此期间不能关断交流电，否则，不能完成修复动作。尽管off RS能够修复很多暂时性的残影，但仍需避免OLED电视长时间显示静态画面。



    金属衬板实物如图6、7所示。



LC550LQD-GjPl型OLED屏实物如图8所示。

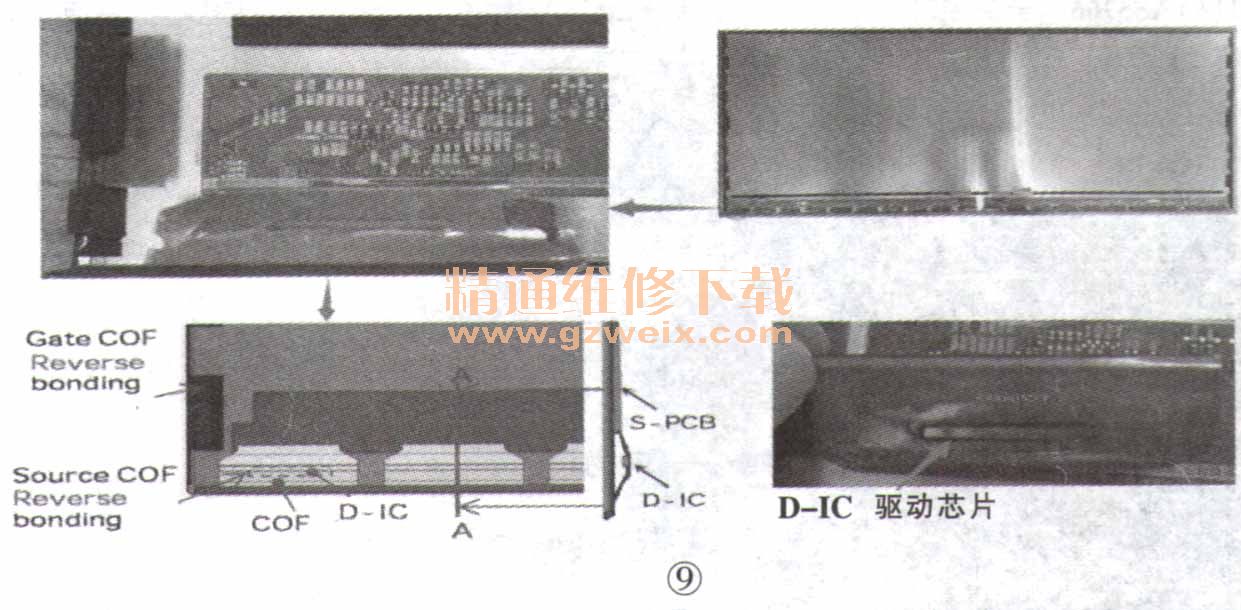

玻璃基板的COF与驱动PCB板连接如图9所示。

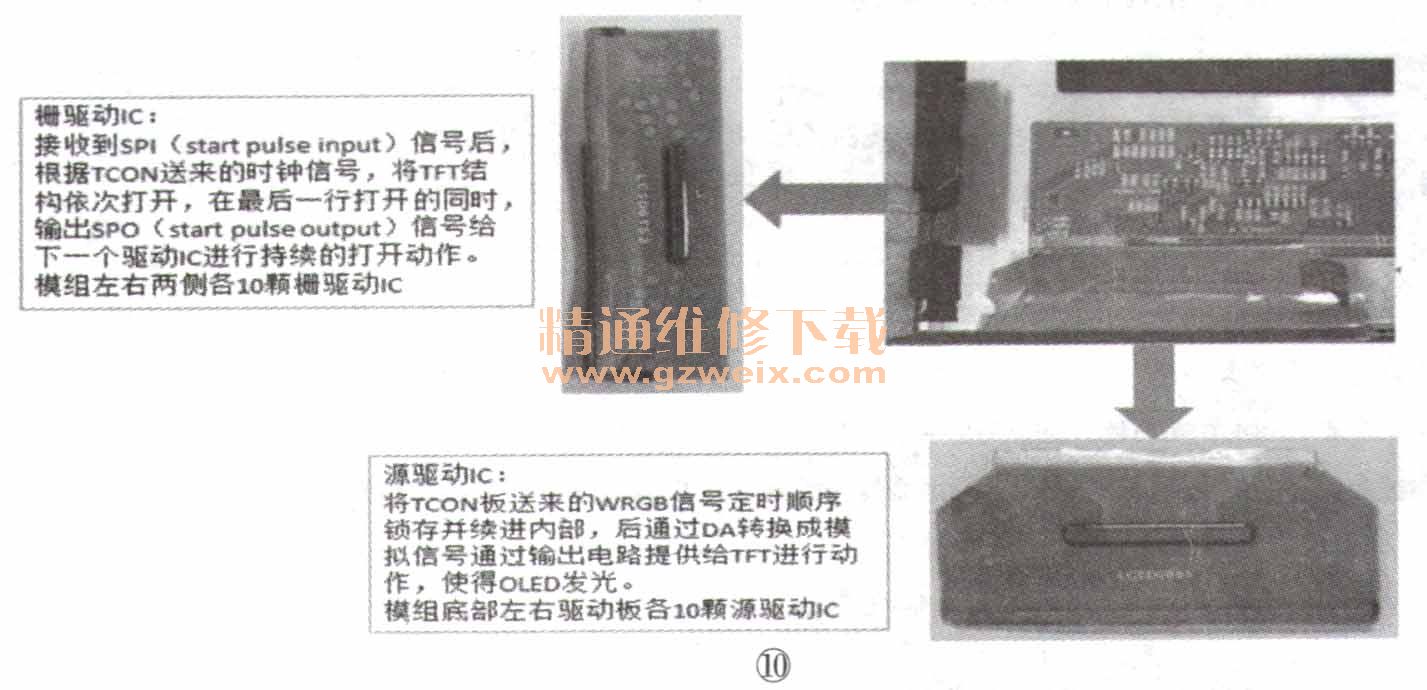

栅驱动COF和源驱动COF实物如图10所示。
