2015年，创维集团开始致力于OLED产品的研发，并成功开发出S9000、 S9000C、 S9300、 S9A-1、 S9D系列产品，尤其是59300系列OLED产品，得到了广大消费者的青睐，具有很大的社会拥有量。本文对该系列彩电的电路原理及检修进行介绍，供广大维修同行参考。
创维S9300系列OLED彩电（8587机芯）是一款6559300，采用Mstar公司的MSD6A928＋MSD6M50倍频方案，并采用创维专为电视设计的酷开5.0操作系统；安装有四核ARM cortex-A17、 CUP最高频率为1.8GHz，六核ARM Mali-T760 GPU，双核V-Engine VPU、 2.5G DDR3；支持4K 3D 、 2T USB、 64GSD、All-HD单芯片一体机、DTMB地面数字电视；内置千兆双频WIFI、蓝牙4.0、WIFI Direct、 Hotsport;具有微信点播、DLNA、 AnPlay、 Mieacast等功能；声L全音域音响组合，具有JBL音效、DOLBY、DTS解码、TruSurroud、语音、空鼠交互功能，最大分辨率为3840×2160@60Hz，支持偏光3D及HDR功能。

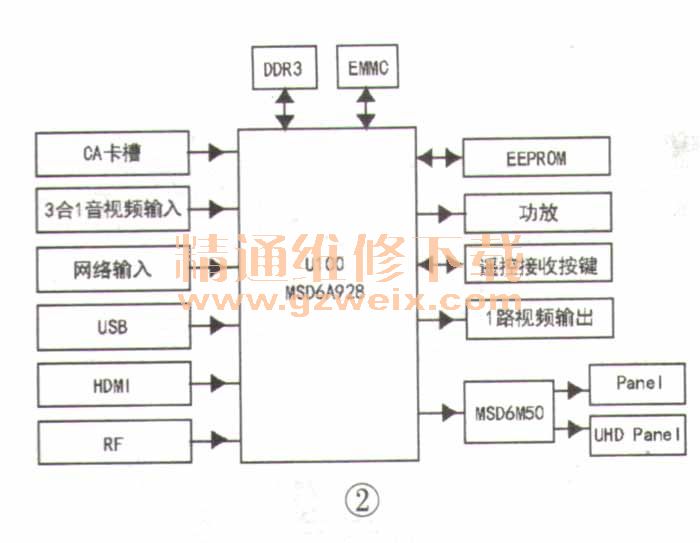

该系列彩电的主板实物图如图1所示，电路结构框图如图2所示。
电源板送出＋5V STB供电给主板，经Ulp0得到＋3.3V STB给CPU供电；另外，＋3.3V STB还给背光控制、SPI FLASH等电路供电，如图3所示。CPU得到供电和复位电压后外围晶振起振，CPU开始工作。MSD6A928（U100）内的主控系统先与UOM4进行通讯，然后主控制器运行UOM4内的启动程序（Mboot）。U1工作后，CPU的部分10引脚会输出默认电平，其中C2脚输出PWR-ON/OFF开机信号（高电平），经QOS3、 QOS4倒相后送往电源板。
电源板得到PWR-ON/OFF开机信号后开始工作，输出＋24V-NOR、＋12V NOR电压。＋12V NOR电压经UOP2稳压输出＋1.2V给U1内核供电；＋12V NOR经UOP17稳压输出＋5V NOR，经U1P2、UOP19稳压得到＋3.3V和＋1.5V DDR。主控系统对NAND FLASH、 EEPROM、DDR3 SDRAM进行初始化。主控系统与DDR通讯后，将NANDFLASH中的主程序装载到DDR中，并运行主程序，开始对各类寄存器进行初始化，检测音响等总线器件，并对其初始化，主控系统从UOM2中读取用户程序数据，初始化完成后系统处于开机状态。
