三洋32 CE66OLED液晶彩电背光灯电路原理详解

来源：本站整理作者：佚名 2017-05-02 09:15:53

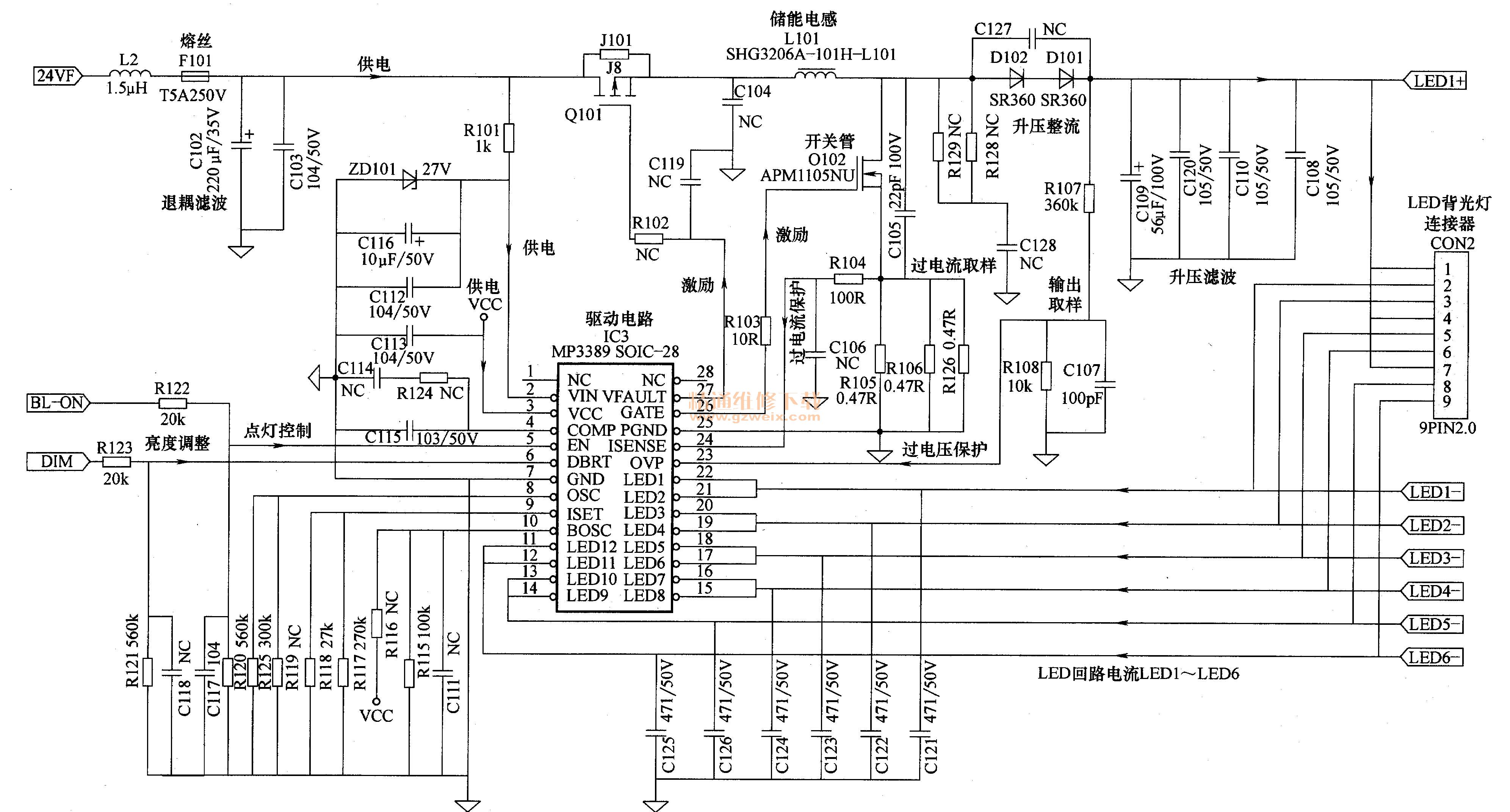

三洋32CE66OLED液晶彩电电源＋背光灯板的LED背光灯驱动电路如图8-17所示，由驱动控制电路MP3389（IC3）和L101、Q102、D102、D101、C108～0110、C120组成的升压电路和MP3389的11～22脚组成的背光灯电流控制电路两部分组成。遥控开机后，主电路控制系统向电源板背光灯逆变器电路送去BL-ON开启电压和DIM亮度控制电压，背光灯电路启动工作，将输入的24V直流电压提升后，为6路LED背光灯串供电。

背光灯电路输入电压为24V，输入电流为1. 2A，输入功率为29W，升压后提供LED供电电压为36～42V，LED背光灯串全亮时最大电流为110mA，全暗时最小电流为5mA。
