（1）LD7750RGR简介

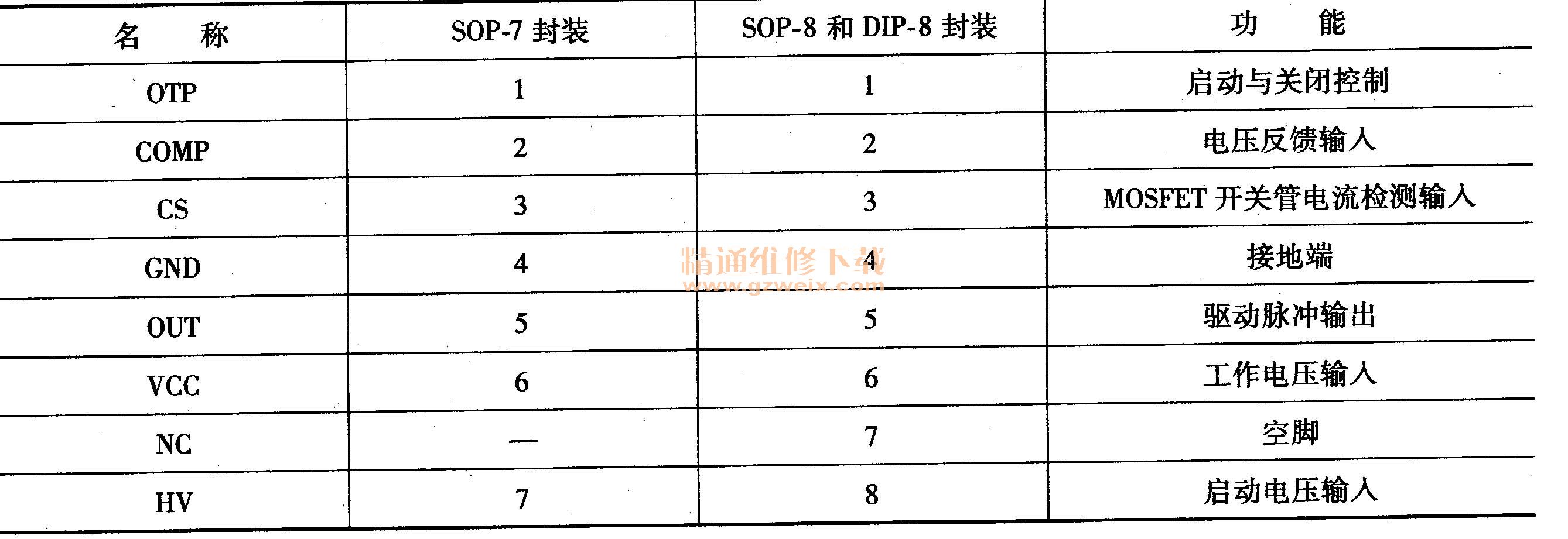

    LD7750R系列是绿色模式PWM控制器开关电源控制电路，型号有LD7750RGS、LD7750RGR、LD7750RGN，几种型号内部电路和引脚功能相同，只是封装形式不同，LD7750RGS为SOP-8封装，LD7750RGR为SOP-7封装，LD7750RGN为DIP-8封装。内部电路框图如图8-15所示，内置500V的高电压启动电路、振荡器、参考电压发生器、绿色模式启动与管理电路、斜坡补偿电路和激励驱动电路等，具有过电压、过载、过电流、过热保护和欠电压锁定功能，并具有过电压、过载保护自动回复功能，采用电流控制模式，有500mA驱动能力，引脚功能见表8-4。




   （2）启动工作过程
    AC 220V市电经延迟熔丝管F1后，由LF1、CX1、CY1、CY2、LF2组成的交流抗干扰电路，滤除市电中的高频干扰信号，经D1～D4桥式整流，Cl～C4滤波电容滤波，产生300V左右的直流电压，一路经开关变压器T1的一次绕组加到大功率MOSFET管Q4的D极；另一路经R11、R12、R19降压后，向LD7750RGR的8脚提供启动电压，内部电路振荡电路启动工作，经比较、放大、处理后从LD7750RGR的5脚输出激励脉冲，通过R29、D10、R30送到MOSFET开关管Q4的G极，Q4工作在开关状态，在开关变压器T1的各个绕组产生感应电压。
    其中变压器T1的热地端反馈绕组4脚感应电压经R14限流，D6整流，C6、C5、C10滤波，送到LD7750RGR的6脚，作为二次供电电压，替换下启动电路，为LD7750RGR提供稳定的工作电压。
    T1二次侧冷地端绕组2脚感应电压，经D9整流、由C12、C18～C20、L1、C21组成的π式滤波器滤波后，输出24V直流电压，一是经开关机电路Q1～Q3控制后，通过连接器CON3的1、2、4脚向主板等负载电路供电，同时为电源板上的LED背光灯电路供电；二是经厚膜电路U4（MC34063 A）DC-DC降压后产生3. 3V电压，经连接器CON3的7、8脚输出，向主电路板供电。
   （3）稳压控制过程
    稳压控制电路由光耦合器U2、取样误差放大电路U3及LD7750RGR的2脚内部等电路组成，对开关电源输出的24V电压进行取样。
    当某种原因使开关电源输出电压升高时，U3的1脚电压升高，电流增大，光耦合器U2的内部发光二极管发光增强，二次侧光敏晶体管的内阻降低，使LD7750RGR的2脚电压降低，经2脚内部比较放大和控制后，使LD7750RGR的5脚输出的开关脉冲宽度变窄，大功率MOSFET开关管Q4导通时间缩短，开关电源输出的电压下降到正常值。当开关电源输出电压下降时，稳压控制电路的动作与上述过程相反，使开关电源输出的电压上升到正常值，保持输出电压稳定不变。
   （4）尖峰脉冲吸收保护电路
    开关稳压电源工作在高频、高压和大电流条件下，需加入各种保护电路。一方面保护开关电源本身不致因过电压、过电流损坏，同时也避免因开关电源故障而损坏其他电路。
    尖峰脉冲吸收保护电路由开关管D极外接的D5、R13、C8组成。在MOSFET管解截止瞬间，开关变压器T1一次绕组上产生的浪涌尖峰脉冲电压，通过D5、R13、C8泄放，防止尖峰脉冲电压将MOSFET管Q4击穿。
