创维S9300系列OLED彩电(8S87机芯)电路分析与故障检修(中)
来源:家电维修  作者:佚名  2017-04-24 10:01:45

    2.电源板电路
    创维55S9300电视采用板号为168P -P8F052 -00的电源电路,它由EMI滤波、副电源、功率因数校正、DC/DC变换、开/待机控制、过压保护等电路组成,其框图如图11所示。

    220V交流电经EMI及桥式整流滤波电路后,送往副电源与PFC电路。副电源产生的5V电压送往主板,在经过稳压后送给CPU。二次开机后CPU输出开机信号(ON/OFF)送往电源板,在开/待机控制电路作用下,VCC电压送到PFC电路,PFC电路工作,输出380V电压送给DC/DC变换电路,最后得到+20V、+12V、+24V电压。其中,+20V为OLED屏供电,+12V、+24V为主板电路供电。
   (1)EMI与整流滤波电路

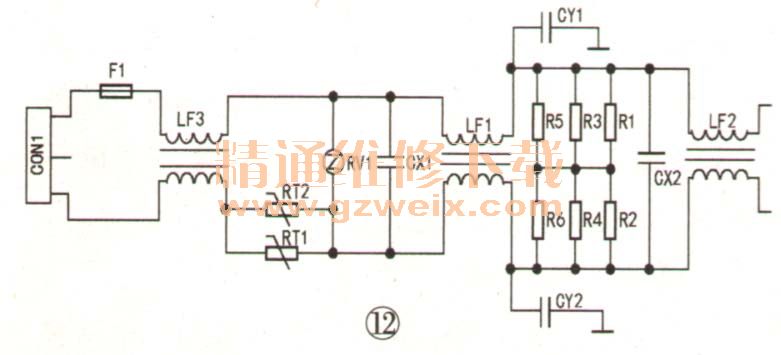

    该电路如图12所示,F1是保险丝,RT1 、RT2是限流电阻,RV 1是压敏电阻,CY 1、CY2是共模滤波电容,LF1、LF3是共模电感,Cx1、Cx2是差模电容,R1-R6是泄放电阻。

   (2)副电源电路

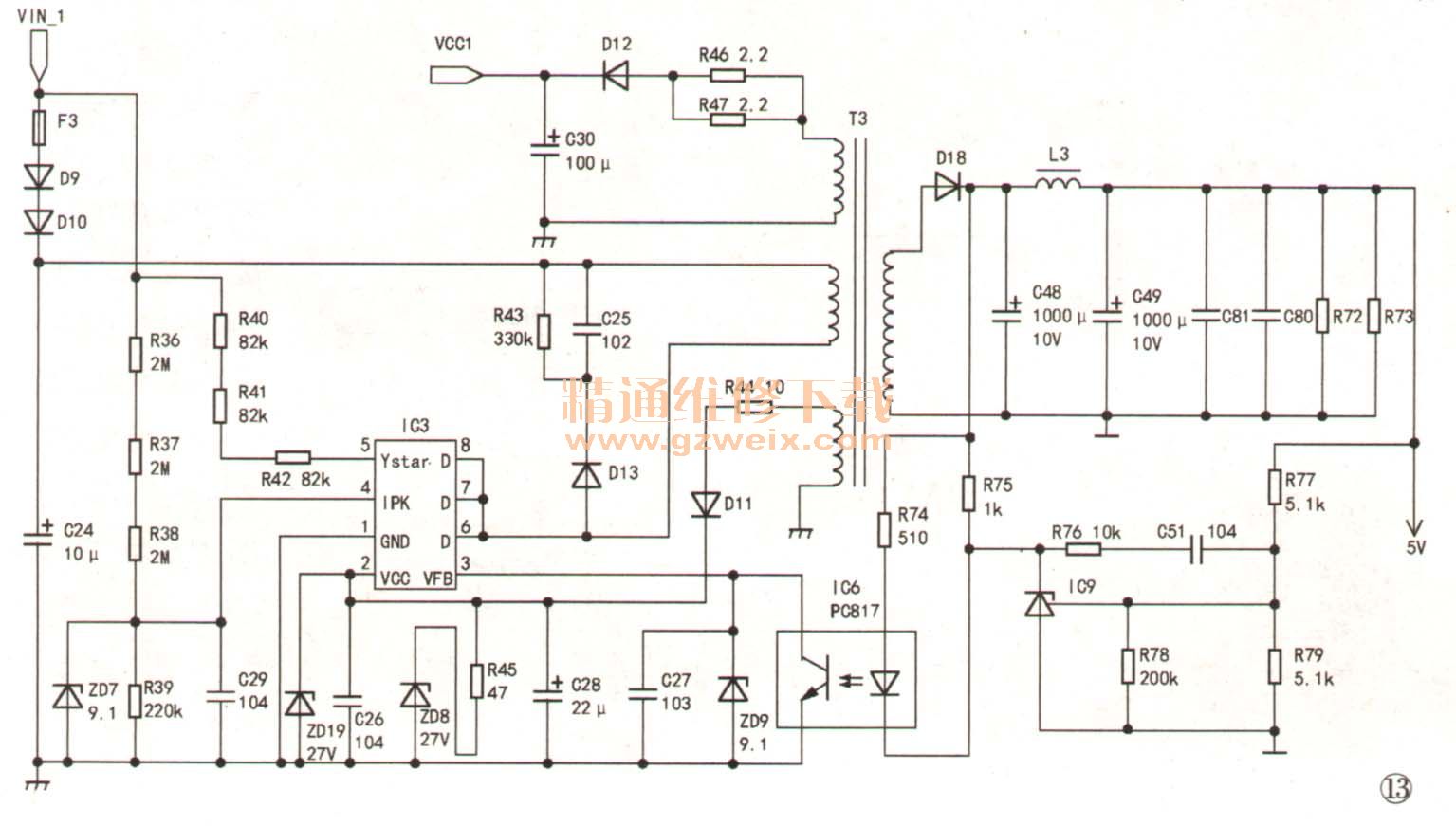

    该电路如图13所示,IC3(FA8A01)为开关稳压电源控制IC、T3为开关变压器,IC6(PC817)为光电祸合器;R43、C25、D13组成尖峰脉冲吸收电路,用于保护IC3内部的功率开关管;R77、R79是5V稳压的取样电阻;R74是IC6光祸的偏置电阻,C51、R76用于消除寄生振荡,防止电路误动作。

   (3)PFC功率因数校正电路

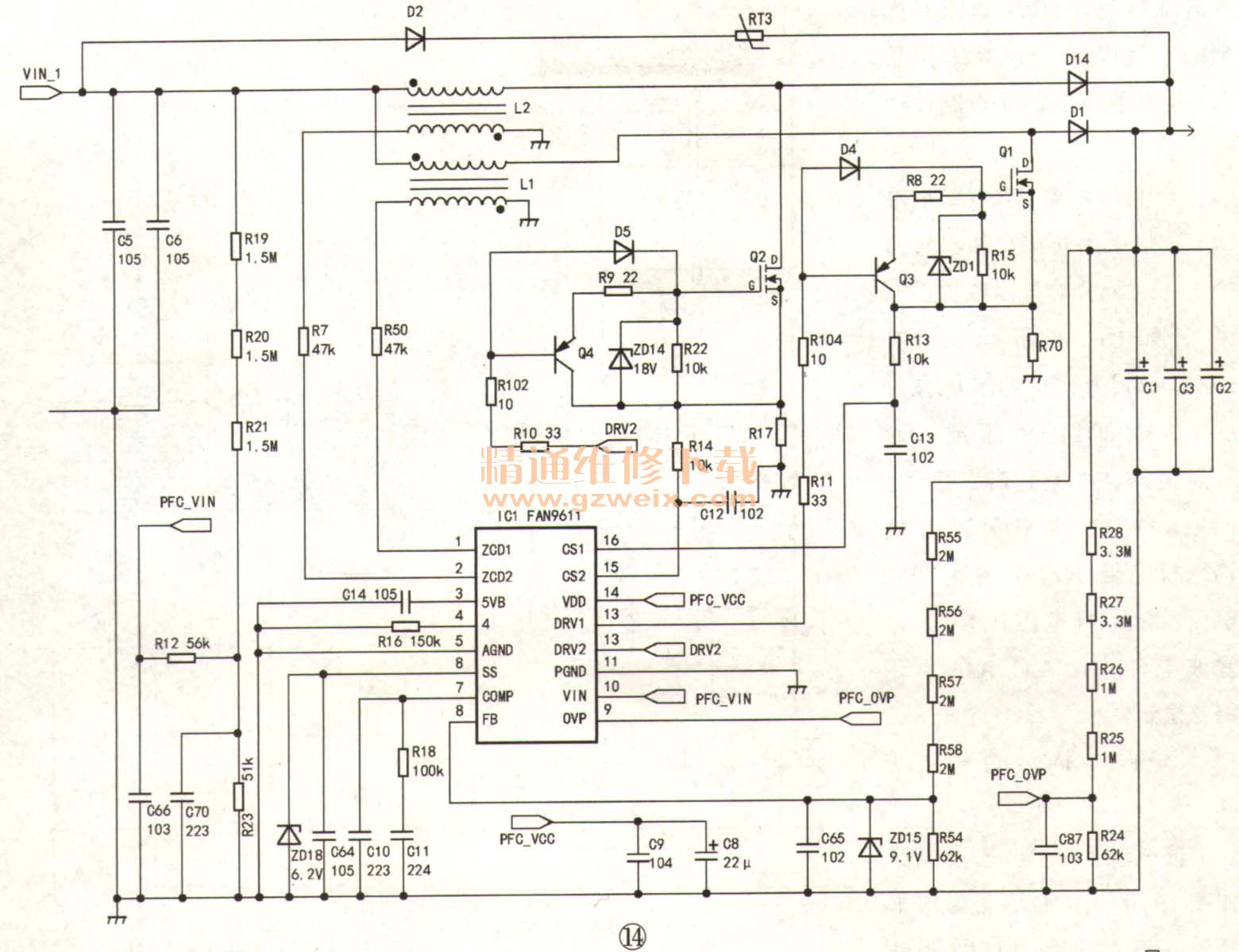

    该机采用交错式临界导通模式(BCM)功率因数校正电路,如图14所示。IC1(FAN9611)为PFC控制IC、L1、L2、Q1、Q2、D14、D1组成PFC升压电路,D2为分流二极管,R14、R17、R13、R70为过流检测取样电阻;R24-P、28为PFC电压检测取样电阻;C1-C3为滤波电容;C10、C11、R18为环路补偿元件。
