长虹彩电KSL60D-12M7110二合一电源原理分析与检修

来源：家电维修作者：佚名 2017-05-17 09:31:44

    二、PFC电路

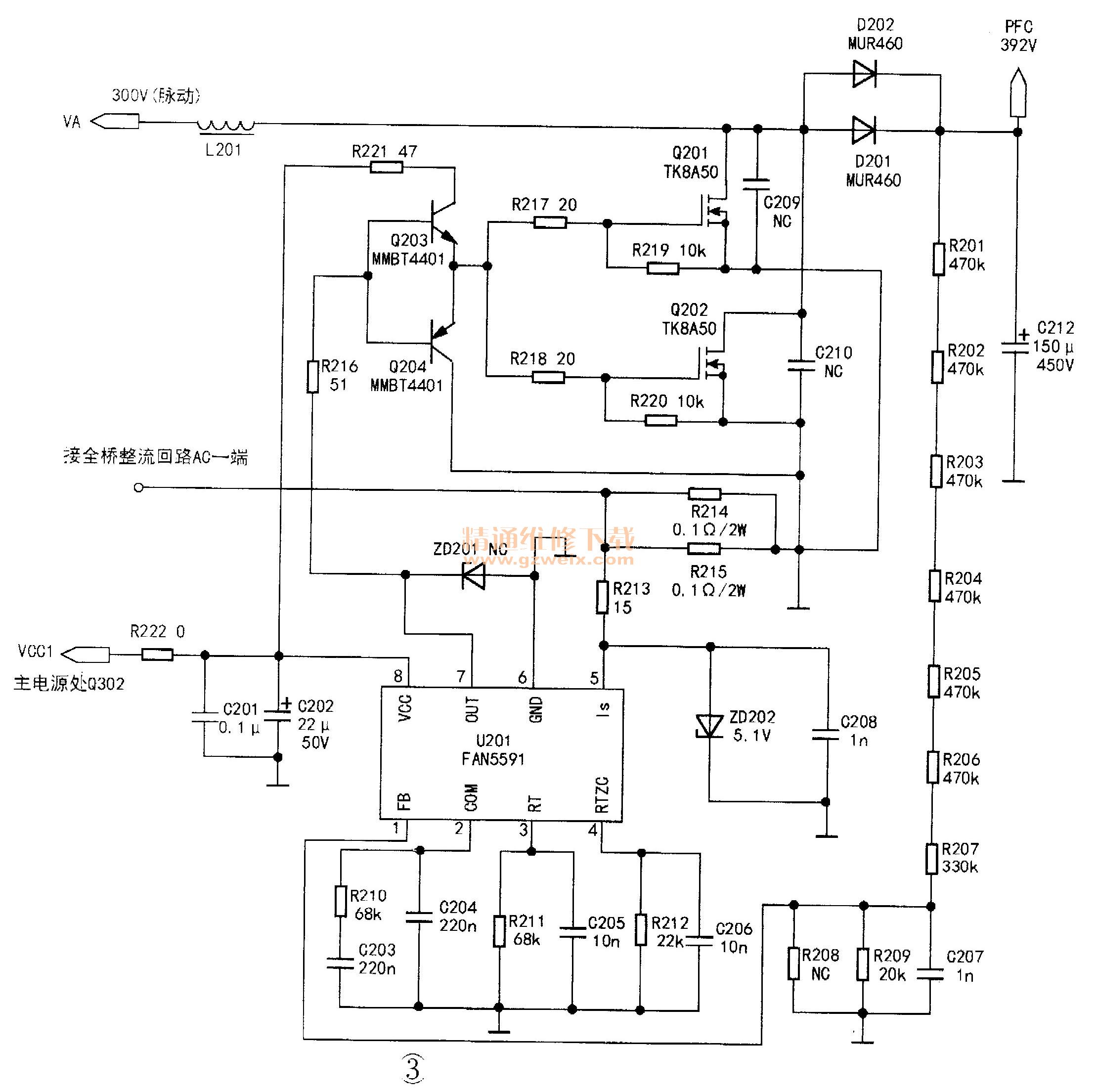

    此电源PFC电路如图3所示，储能电感L201、双功率开关管Q201、Q202，整流二极管D202、D201及电容C212组成自举升压电路。

    二次开机后，U201得电启动工作，从⑦脚输出驱动开关脉冲。当Q201、Q202导通时，L201储能；当Q201、Q202截止时，L201中的电压极性反转（左－右＋），与全桥整流产生的300V脉动电压叠加，通过D202;D201对C212充电，得到约380V电压给负载供电。
      Q203为电流放大管，Q204用于Q201、Q202在截止瞬间快速泄电Q201、Q202的S极所接R214、R215为工作电流检测电阻，检测所得电压接入U201的⑤脚。当⑤脚电压超过－0.6V时，过流保护电路启动，IC停止工作。
    U201①脚外接PFC电压取样电阻R201～R209，具有以下功能：一是检测PFC输出端是否短路，当此脚电压低于0.3V时，IC判定PFC端存在短路现象，电路停止工作；二是对PFC电压进行检测，U201据此控制⑦脚驱动脉冲占空比，以稳定PFC电压；三是此脚电压高于2.7V时，IC停止工作。
