2. PFC电路
    在平板电视中，PFC电路的作用主要有以下两个：一是控制PFC开关管的导通时间，让输入电流的变化与输入电压的变化同步，从而提高市电利用率（即提高功率因数）；二是对整流后的300V电压进行升压，以降低功率元件的温升，在提高输出功率的同时，大幅提高开关电源的变换效率。

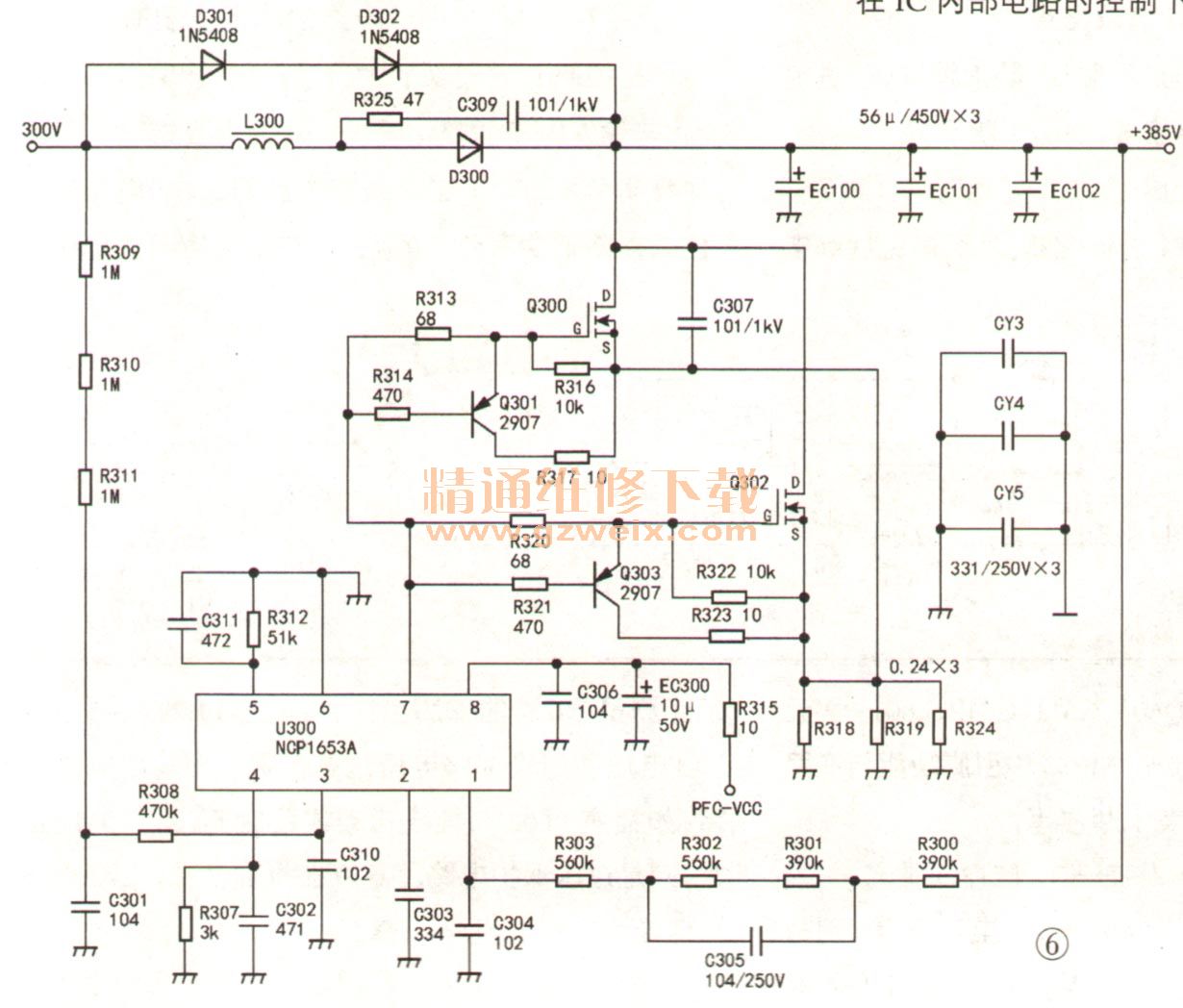

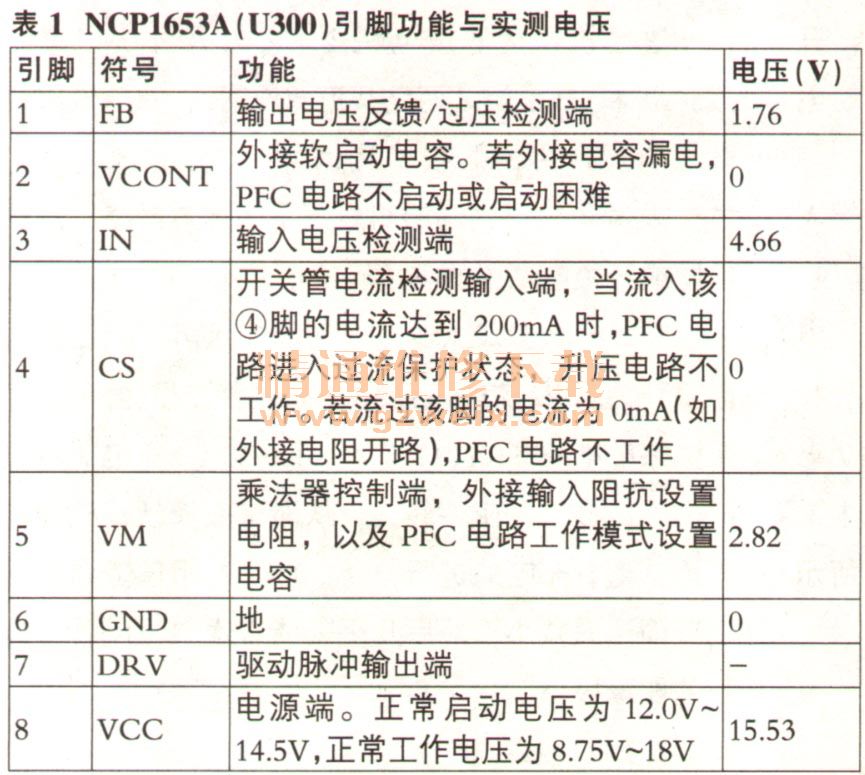

    该电源的PFC电路采用宽电压PWM控制器NCP1653A（U300），如图6所示。NCP1653A（U300）引脚功能与实测电压见表1。



    AC220V市电经整流滤波后输出300V脉动电压，经L300送给开关管Q300、Q302的漏极。二次开机后，开／待机控制电路送出PFC-VCC电压（约15V），经R315加到U300⑧脚，U30（）得电启动工作。同时，在U300内部恒流源给②脚外接的C303充电，随着②脚电压的上升，U300⑦脚输出激励脉冲的占空比慢慢变大（直至正常），以达到软启动的效果。
        在激励脉冲的作用下，Q300、Q302工作于开关状态。Q301、Q303为放电三极管，在Q300、Q302截止时导通，迅速泄放Q300、Q302的G-S结电容中的残存电荷，确保开关管下次正常导通。当Q300、Q302饱和导通时，300V脉动电压→L300→Q300、Q302的D、S极→R318、R319、R324→U300④脚，经IC内部电路到地，形成电流回路；当Q300、Q302截止时，流过L30。的电流大幅减小，L300中的感应电动势极性反转，产生左-右＋的感应电压，与输入的＋300V电压叠加，经D300给EC100～EC102充电，最终在EC100～EC 102两端形成约＋385V的电压。
