4．主电源电路

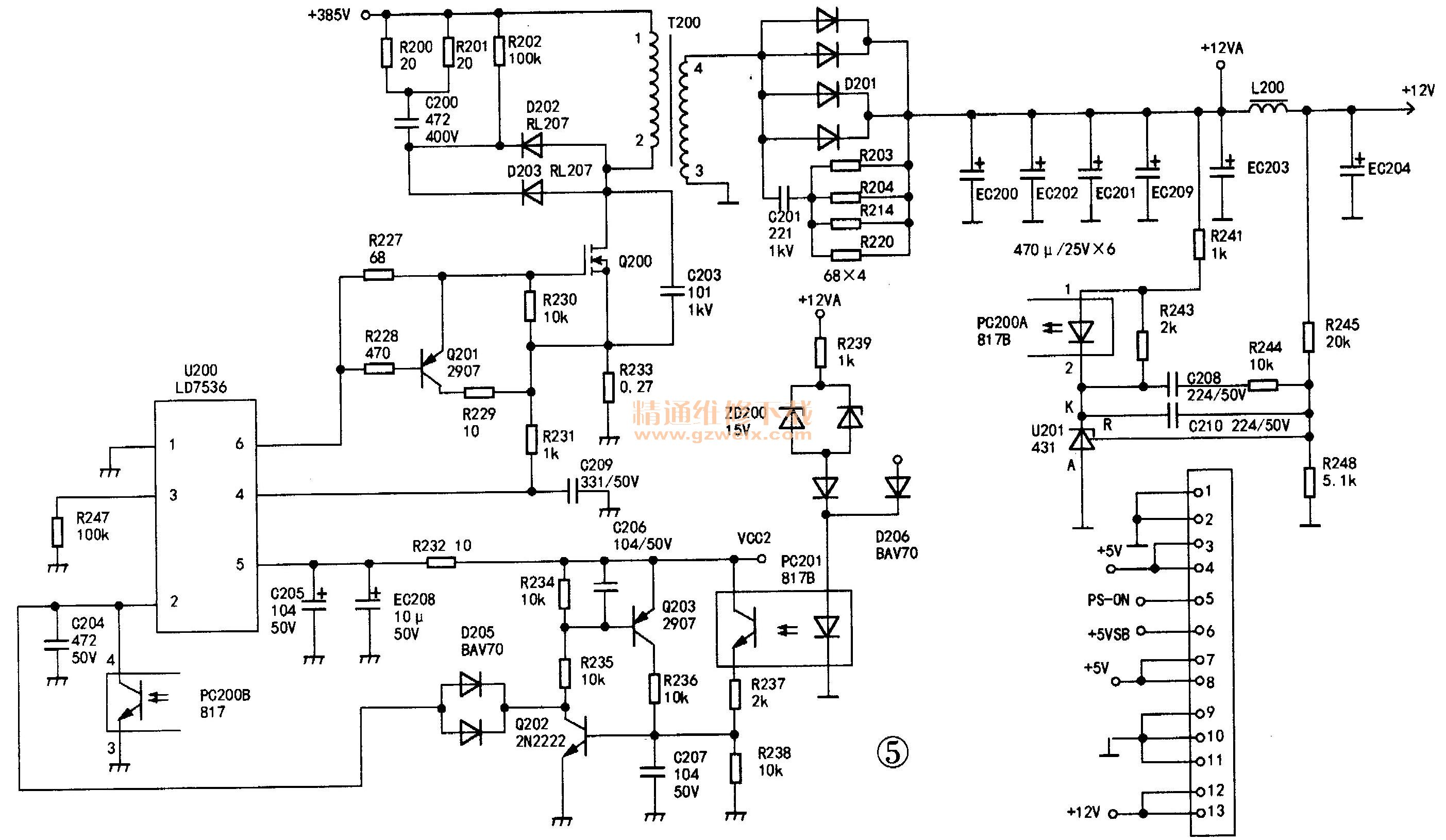

    该电路为低功耗反激式电源，采用高度集成的峰值电流模式控制器LD7536 （U200），如图5所示。LD7536内置斜坡补偿、4ms固定软启动、过载保护、短路保护等电路，待机功耗低于100mw，其引脚功能见表3。正常工作时，LD7536以65kHz～100kHz中某一固定频率工作；若负载变轻，则控制器进入突发模式，开关频率降到26kHz；如果负载继续减小，则控制器进入自动跳频工作模式，从而最大限度地降低功耗（小于0.1W），以保持高效率工作。



    （1）功率变换过程
    二次开机后，VCC2电压经R232加到U200⑤脚，U200启动工作，从⑥脚输出驱动脉冲，加到Q200的G极；同时，PFC电路输出的＋385V电压通过开关变压器T200的①-②绕组加到Q200的漏极。
    当U200⑥脚输出高电平时，Q200导通。PFC电压经T200的①-②绕组、Q200的D、S极及 R233到地，其电流逐渐增大。在此过程中，电能转变为磁能，储存在T200中。当U200⑥脚输出低电平时，Q200截止。由于流过电感线圈的电流不能突变，则T200的①-②绕组中产生较强的感应电压，其极性为①-、②＋，与输入的＋385V电压叠加，形成约700V的尖峰电压。此时，二极管D202 、 D203导通，尖峰电压经C200和R200-R202馈入＋385V电源中，迅速降低脉冲电压的峰值，从而有效地防止Q200过压损坏。当T200的①-②绕组中有交变电流流过时，T200次级绕组产生感应电压，经D200、D201整流，EC200～EC204、 EC209 、 L200滤波后，得到＋12V直流电压，给主板和液晶屏供电。
