海尔LQ65S81液晶电视采用AY205D -4SF01型电源二合一板，其输入电压为AC130V～264V，开关电源输出电压为5VSB/1A、12V/5A、LED驱动电路输出电压为－156V（或－191V）/330mA×2。

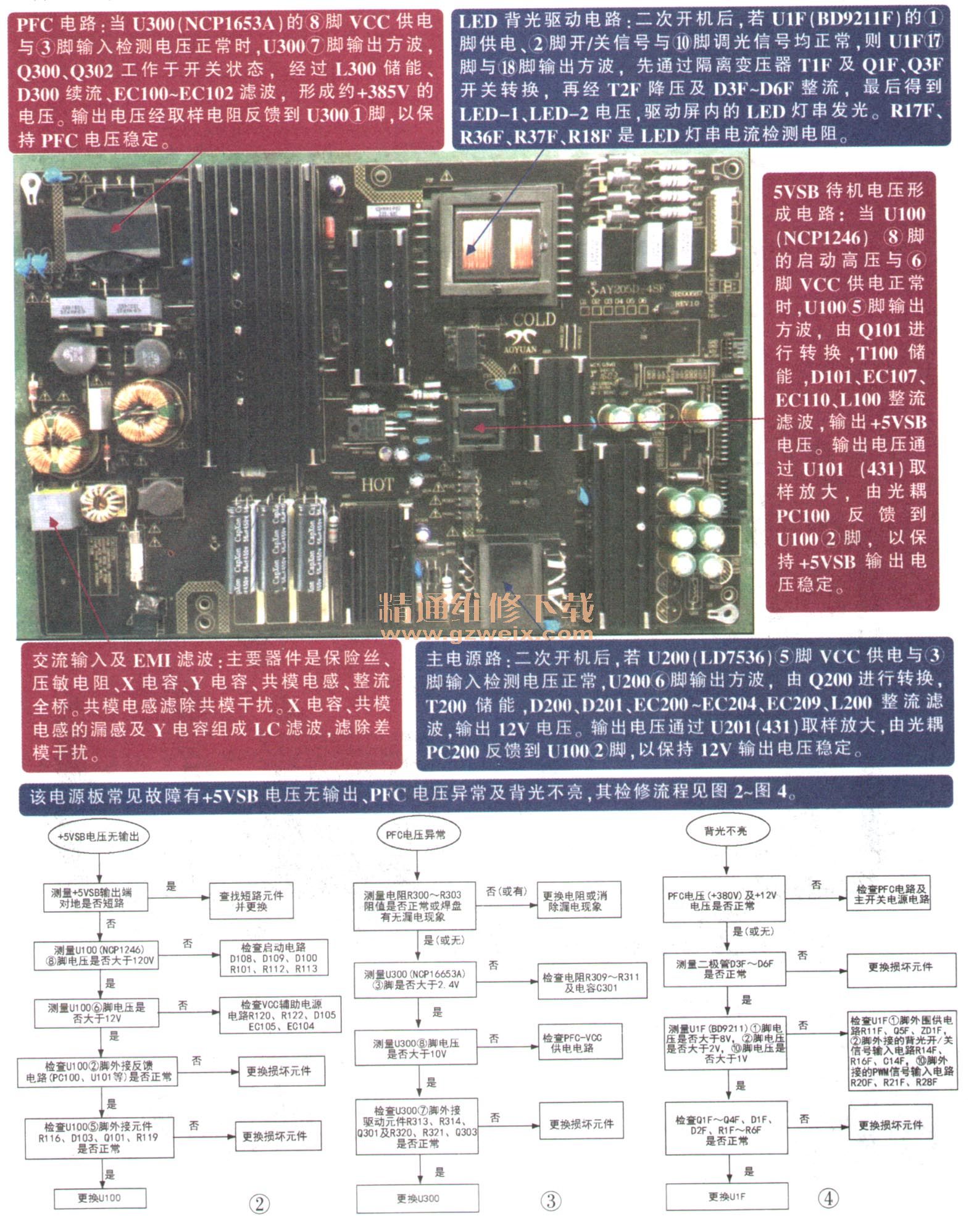

AY205D-4SF01型电源板除用于海尔多款超大屏幕（大于55英寸）LED液晶彩电外，还用于暴风、熊猫等品牌60英寸～75英寸LED液晶彩电中。该电源主要由交流输入及EMI滤波、PFC（功率因数校正）、副电源（输出5VSB电压）、主电源（输出12V电压）和LED背光驱动电路组成如图1所示。电源板常见故障检修流程如图2～图4所示。
一、单元电路分析
1．交流输入及EMI滤波电路
该电路主要由电压过高限制、防浪涌冲击、进线抗干扰及整流滤波电路组成，如图5所示。
当从CON1输入的交流电压过高时，VR1因过压导致漏电电流大增，F1过流熔断，从而避免后级电路过压损坏。
进线抗千扰滤波电路由L1、L2及外围电路组成。L1和L2是组成两级共模滤波网络，滤除电网或开关电源产生的共模干扰信号。CX1、CX2、CY1、CY2及共模电感的漏感组成不平衡滤波网络，滤除电网或开关电源中的差模干扰信号。
在冷机状态，C300、C308中未存储电荷。当接通电源开关后，交流电压经BD1桥式整流后，经负温度系数热敏电阻TR 1、TR2为C300、C308充电。冷机时，TR 1、TR2的阻值较大，从而有效降低开机冲击电流。随着充电的进行，TR1、TR2的阻值随温度的上升而迅速减小，最后几乎变成直通，TR1、TR2消耗的能量极小。
