2） +12V过压保护（OVP）
    +12V过压保护电路主要由ZD200、 PC201、Q202、 Q203等元件组成。其中，Q202、 Q203组成模拟可控硅电路，其控制极为Q202的基极。
    当＋12V电压超过15V时，稳压管ZD200齐纳击穿，D206导通，PC201①、②脚内部的发光二极管发光，PC201 30、④脚内部的光敏三极管导通，Q202、Q203导通并进入自锁状态，Q202的G极电压大幅下降，二极管D205导通，U200②脚电压大幅下降，U200进入跳周期工作模式，12V输出电压下降且进入间歇输出状态，并一直保持。在排除12V过压故障后，只有断电一会儿后再上电，电路才能正常工作。
    5.LED背光驱动电路

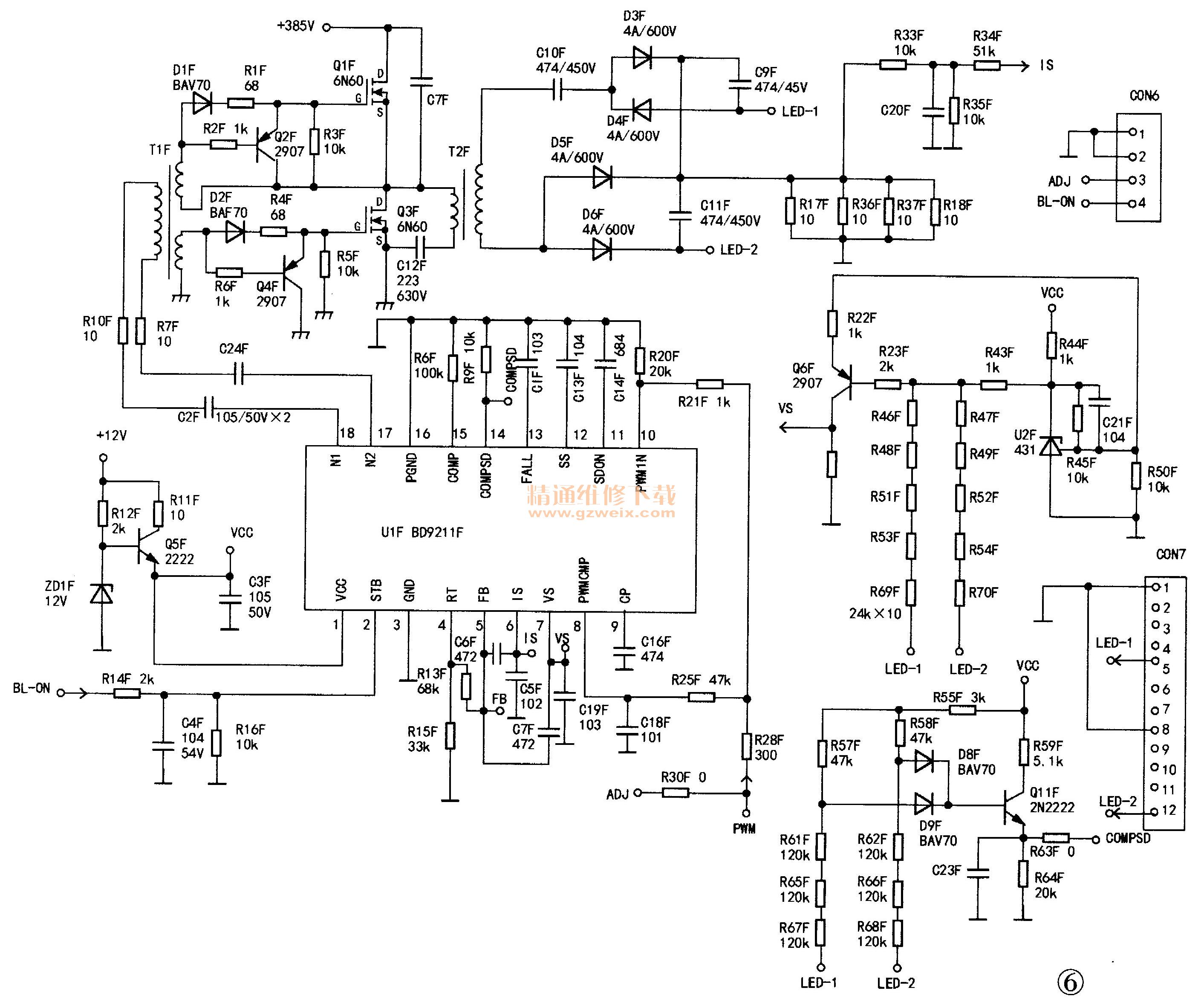

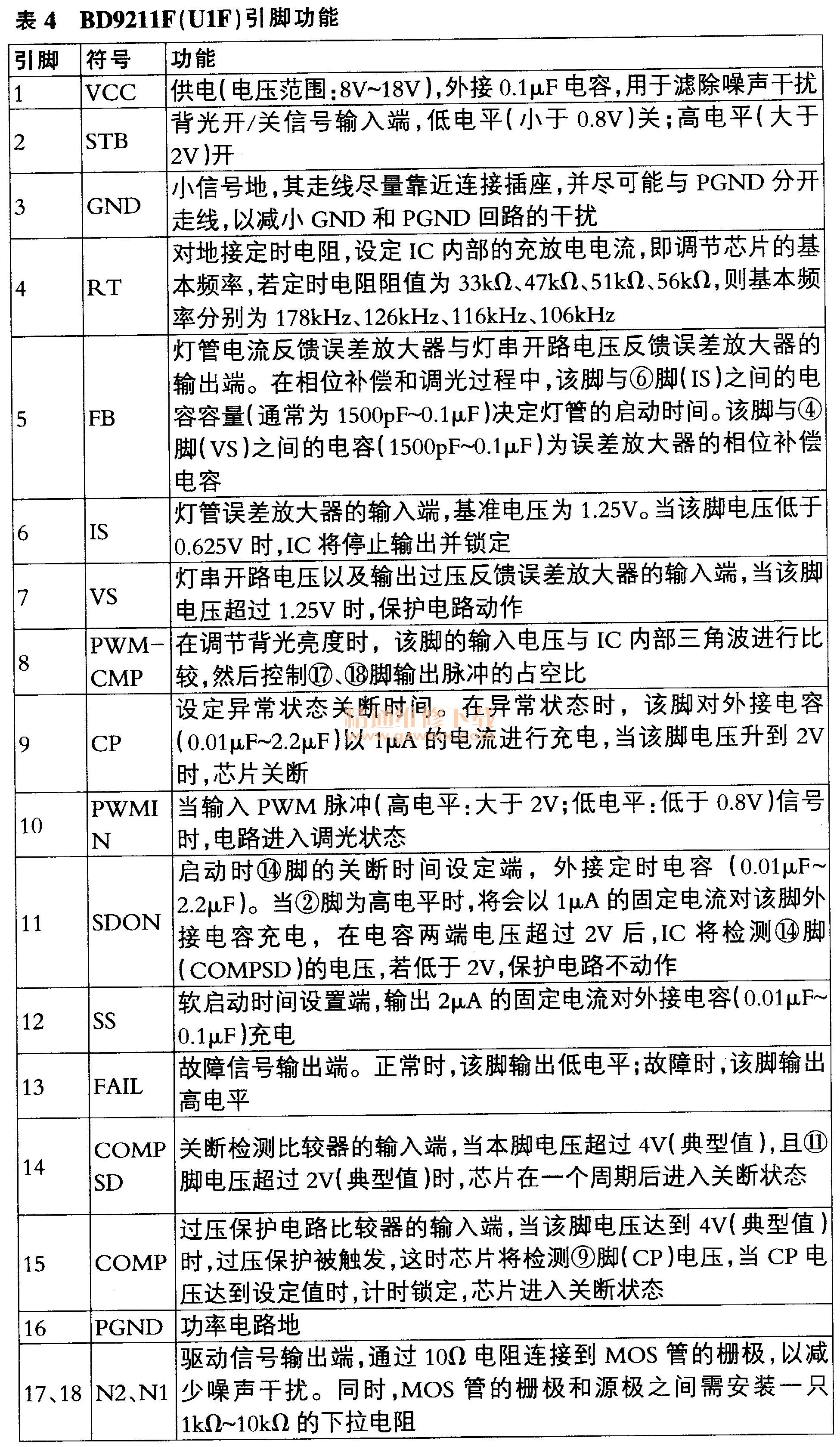

    该板的LED背光驱动电路采用降压变换方式，以PWM芯片BD9211F（U1F）为控制中心，输出两路LED电压（LED-1、 LED-2），如图6所示。Ul1F的引脚功能见表4。



    （1）启动与降压变换
    三极管Q5F、稳压二极管ZD1F等元件组成串联稳压电路。主开关电源输出的＋+12V电压加到 Q5F的c极，Q5F的e极输出的11.5V电压（VCC）加到U1F①脚（VCC）；主板发出的背光BL-ON高电平指令，通过R14F加到U1F的STB端②脚；主板送来的背光亮度调节电压PWM通过R28F、 R21 F送到U1F⑩脚，U1F内部电路启动工作，从17脚、18脚输出背光驱动脉冲（方波），并通过调节背光驱动脉冲的占空比来控制背光亮度。
    U1F的17脚、18脚输出的驱动脉冲加到隔离变压器T1F的初级，T1F次级两个绕组产生幅度相等、极性相反的驱动脉冲，分别加到功率管Q1F、Q3F的G极，让Q1F、Q3F轮流导通。当Q1F导通、Q3F截止时，其电流回路如下：PFC电压（+385V） →Q1F→T2F→C 12F→地，给C12F充电，极性为上＋下－；当Q1F截止、Q3F导通时，C12F放电，放电电流如下：C12F上端。T2F→Q3F→C12F下端。上述变化电流在T2F的初级绕组中产生自感电动势，则T2F次级绕组中产生感应电压，经二极管D3F～D6F整流后为LED灯串供电。
    （2）LED灯串的供电电路
    CON7为LED灯串连接插座，其①、⑧脚（接地）与屏内LED灯串1、2的正极相连，⑤脚接LED灯串1的负极，12脚接LED灯串2的负极。当T2F的次级感应电压为上＋下一时，电流回路如下：T2F的次级上端（+） →C10F→D3F→R17F、R36F、R37F、R18F→CON7的①、⑧脚→LED灯串2正极。LED灯串2负极（CON7 12脚）→D6F→T2F次级的下端（－），LED灯串2发光。
    当T2F的次级感应电压为下＋上一时，电流回路如下：T2F的次级下端（+）→D5F→R17F、R36F、R37F、R18F→CON7①、⑧脚→LED灯串1正极→LED灯串1负极（CON7⑤脚）→D4F→C 10F→T2F次级的上端（－），LED灯串1发光。
