创维液晶彩电开机打印信息解析与故障诊断（上）

来源：家电维修作者：佚名 2017-11-06 08:08:11

    （1 ）DDR异常时的开机打印信息

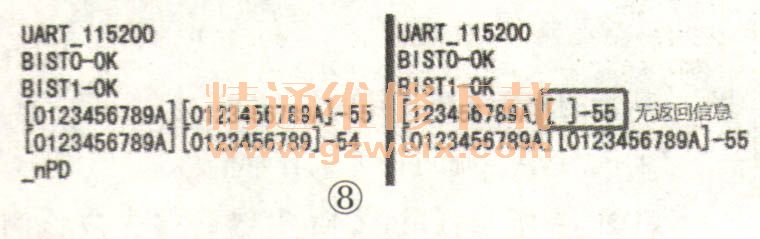

    如图8所示：两组DDR的时钟校验正常，但紧接着第四行检测它们与主芯片数据校验错误。每一行中第一个中括号内部显示的主芯片输入到DDR的信息，第二个中括号显示的是DDR输出返回到主芯片中的信息，两者之间误差不超过3个数。很明显可发现第一颗DDR返回是不正常的，那么基本可以判断为第一颗DDR出现损坏或虚焊（修复后证实故障点为U12虚焊）。

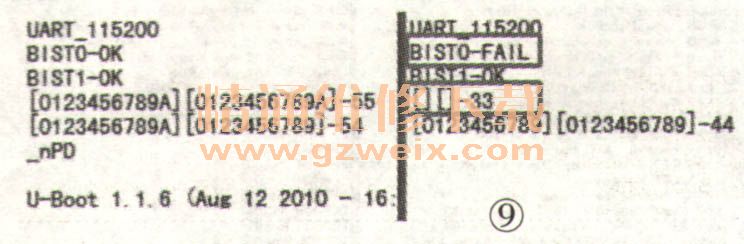

    如图9所示：DDRO时钟校验失败，在第4行的通讯检测中，发现主芯片到该DDR的输入信息都没有，那么很可能是主芯片虚焊或损坏，当然也不完全排除DDR虚焊的情况，经维修后故障为主芯片虚焊。

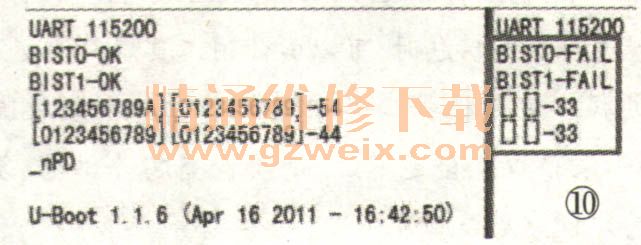

    如图10所示：第二、三行显示两颗DDR均检测失败，第四、五行显示两颗DDR均没有收到来自主芯片的信息，测量DDR供电正常，故障范围可以判断主芯片不良或是虚焊，修复后证实主芯片损坏（DDR供电短路也会引起上述打印信息）。

    如图11所示：第一颗DDR自检失败，所以分析第一颗DDR损坏或者CPU和第一颗DDR之间的排阻虚焊导致，多数为CPU损坏。判断是否为CPU损坏的方法，测量CPU内核供电LDO输出端对地阻值，正常一般为60Ω，有的为0Ω，可用手指感受下CPU温度，刚开机如果CPU很快发热的话，就很有可能主芯片损坏。

    （2） FLASH异常时的开机打印信息
    如图12所示：打印信息显示机器已经顺利检过DDR，U-BOOT，当开始跑到NAND的时候却发现无法识别FLASH，无法读取FLASH数据。这种情况一般升级主程序即可，如果无法升级则要检查NAND是否正常。

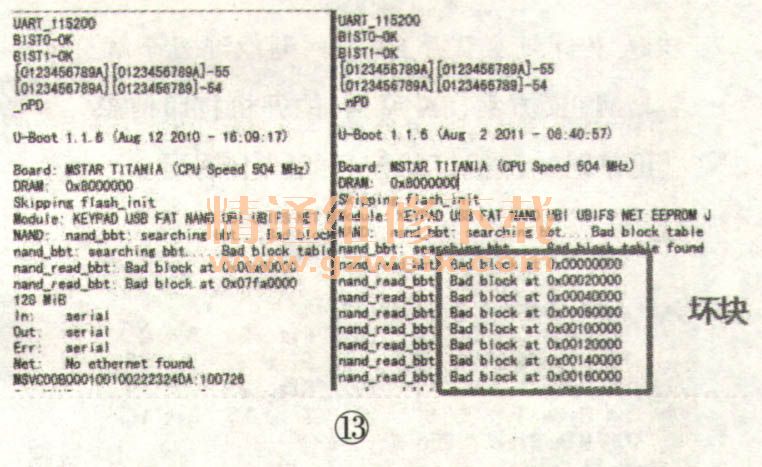

    如图13所示：右边显示BAD BLOCK，即NAND有坏块的意思，这种情况需要更换NAND。

    如图14所示：无法加载root、FLASH有不识别的区。这种一般为NAND或EMMC自身损坏所致，须更换。
