创维液晶彩电开机打印信息解析与故障诊断（下）

来源：家电维修作者：佚名 2017-12-03 08:43:29

    5. Amlogic方案（8A机芯）的开机打印信息
    正常时的开机打印信息如图20所示。

    （1 ）Boot异常时的开机打印信，息
    如图21所示，问题主板打印信息只有两行，说明Boot并没有运行。这类问题首先应考虑存放Boot的Flash工作是否正常，如果没问题可重新烧写Boot。

    （2） DDR异常时的开机打印信息

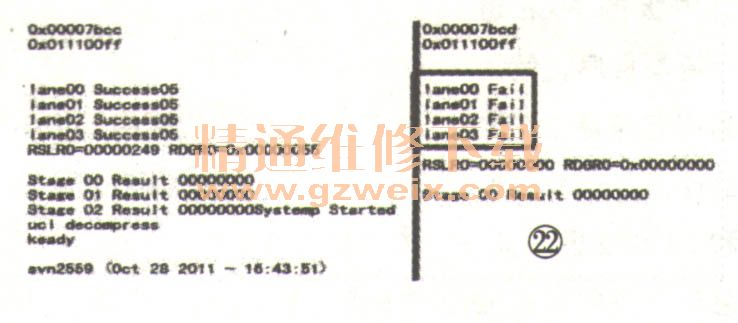

    如图22所示，打印信息第三到六行出现lane0xFail、Lane出错可以表明和DDR通讯时发生了故障，但并不能具体到某颗DDR，尝试更换DDR即可（一般为第一个DDR），有时主芯片损坏也会引起。

    如图23所示，问题主板显示DDR地址线检测失败，一般为DDR损坏，但难以判断具体哪颗DDR引起，维修时注意。

    维修小结：（1）8A机芯软件故障率较高，大多表现为开机后在Logo处停下，进不了主页。此类故障直接升级主程序均可基本解决。
    （2）8A机芯无专门烧写Boot的工具软件，Boot可以用编程器，通用串口工具输入命令或是专门的引导SD卡来烧写。
    （3）8A机芯串口殿认为关闭状态，所以打印信息只会打印到start kernel…，需要手动打开串口后，才会显示加载内核后的信息。

    6. Realtek方案的开机打印信息
    8R系列上电时首先也会检测DDR通讯，只是不打印出来。在8R6X机芯上第一颗DDR出问题是不会有任何信息出来的，8R9X上则会打印一个H。图24为8R6X的开机打印信息，前面是有打印的，问题出在第二颗DDR上，CPU和它的通讯有问题。

    如图25所示，故障板中测量各个关键点电压正常，尝试给主板烧写引导程序，可以写入成功。尝试烧写主程序，升级后故障依旧，怀疑第二颗DDR损坏，更换后，开机正常。

    如图26所示，显示程序在运行过程中丢失，一般对其重新升级主程序。之前8M系列也会有同样的打印信息，对比起来记忆会更加深刻。
