创维液晶彩电开机打印信息解析与故障诊断(上)
来源:家电维修  作者:佚名  2017-11-06 08:08:11

    1.打印信息的来源

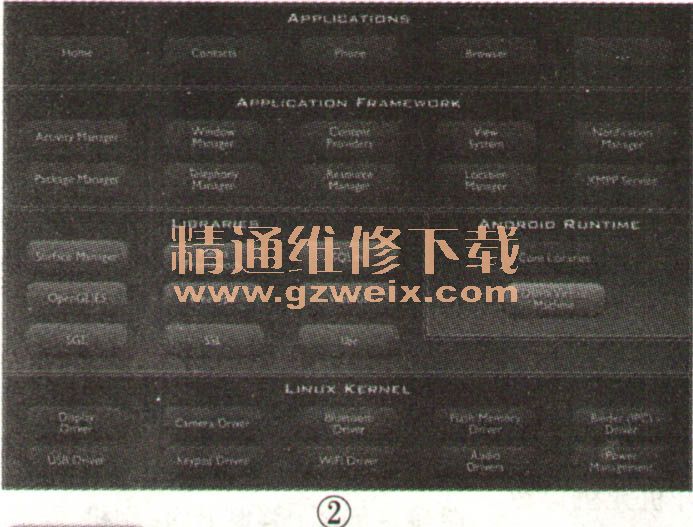

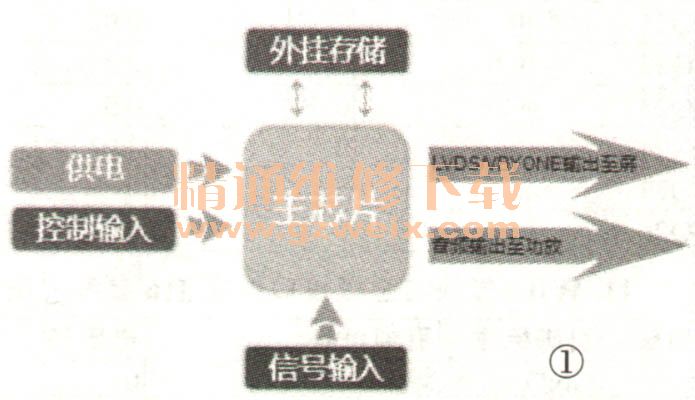

    液晶彩电主板结构原理如图1所示,系统启动流程为:加载引导程序。加载Linux内核一启动主程序,开机打印信息的来源如图2所示,从图中可以看出信号流程为:应用程序→应用程序框架→核心库+运行库→Linux内核,最后启动引导程序。Bootloader(它是在操作系统内核运行之前运行)工作原理如图3所示,它分为四步:检测DDR信息并校验通讯是否正常一初始化相关硬件,如NAND或EMMC→将Flash中的Kernel及根文件系统镜像加载到DDR中→为内核设置启动参数,调用内核。理解以上原理后,能够通过Bootloade:打印信息判断关键器件的硬件故障。




      2. Bootloader工作原理
    第一阶段,图4所示为系统启动的最初阶段,芯片主要会对DDR进行检测,若此阶段校验失败则Bootloader不再继续,系统停止运行。

    提示:对于现在带操作系统的电视来说,程序的运行都是在DDR中,若DDR工作异常,则系统无法运行。

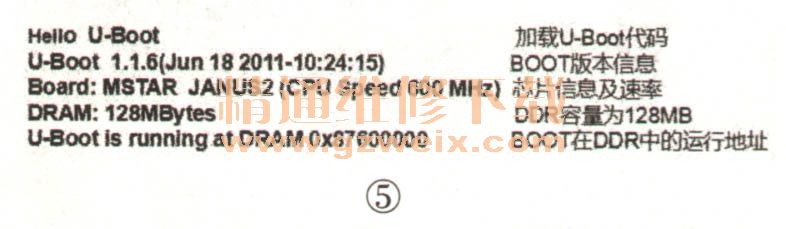

    第二阶段,如图5所示,会显示Boot版本、CPU及DDR信息。此阶断主要将Bootloader的stage2加载到DDR中,为下一步初始化硬件,加载内核做准备。

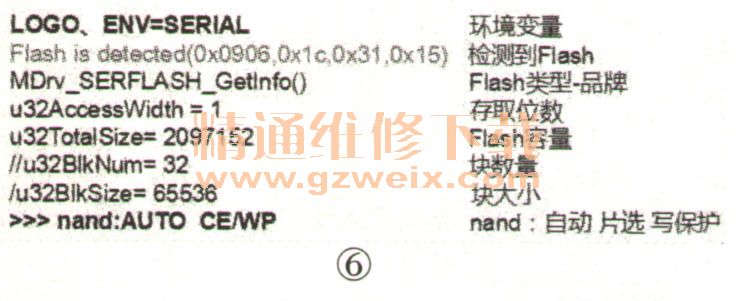

    第三阶段,如图6所示,主要检测Flash信息,如果验证通过则将从Flash中读取内核信息到DDR。

    3. Mstar方案(8M/S系列)的开机打印信息正常的开机打印信息如图7所示。
