4.AS5422A、MP1430、MP1482、MP1482DSMP1484、MP2307DN、AP3502、AP3503、MP9583、BL9382、BL9384、SSY1920、AP2952A、FR9886、FR9888、SP1069F、ZT7182
该类芯片是一款同步整流的电流模式降压稳压器，内置MOSFET管和软启动及过温、过压、低压保护等电路，具有快速瞬态响应和逐周期电流限制功能。与“1. ACT4060、ACT4065......”中芯片相比，该类芯片增加了软启动功能，其引脚功能见表4。下面以ZT7182为例对其电路特点进行说明。
ZT7182的输入电压范围较宽（4.75V～23V） 、输出电压可调（0.923V ～18V）；同步整流频率为350kHz，效率高达93%；在待机模式下，工作电流低至1mA，其内部电路如图6所示。
ZT7182采用内部的N沟道MOSFET管的开／达到稳压输出的目的。由于高侧MOSFET管要求栅极电压大于输入电压，因此需用一只电容连接在③脚（SW）和①脚（BS），以提高驱动器的输出电压。该芯片采用电流模式控制来输出电压，输出电压经取样电阻分压后，从⑤脚（FB ）输入，通过内部误差放大器调节开关管M1、M2在一个周期内的导通时间，从而改变输出电压。若输出电压过高，当⑤脚电压超过1.1V时，过压比较器（OVP）输出高电平，M3、M4导通，⑥脚（COMP）和⑧脚（SS）被短接到地，开关管停止工作，以达到过压保护的目的。

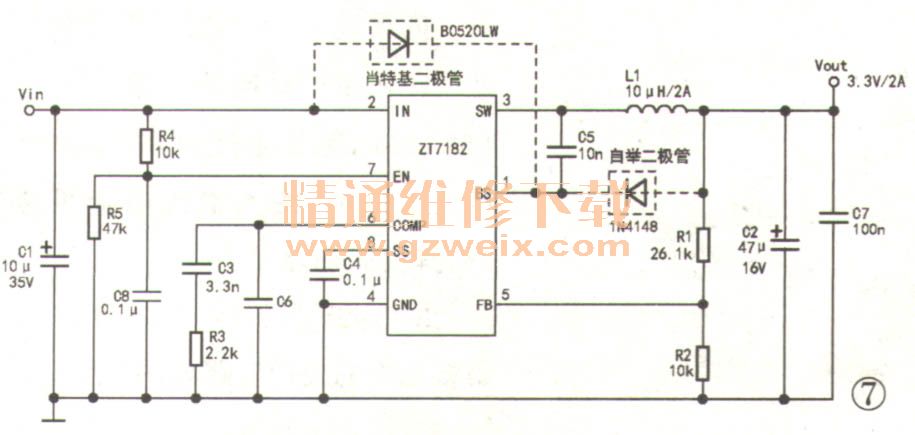

ZT7182主要用于数码产品、DVD、机顶盒及液晶彩电中，作为直流电压变换IC、其典型应用电路如图7所示。
R1、R2为反馈分压电阻，输出电压由这两只电阻的阻值比例决定，具体关系是Your＝0.923×（R1+R2）/R2（单位：V）。R2的值虽可高达100kΩ，但典型值是10kΩ。当R2取10kΩ时，R1=10.83×（Vour-0.923）（单位：kΩ）。
R3为补偿频率选择电阻，阻值一般选择为2.2kΩ。
C3为频率补偿相位设定电容，其容量应大于4/ （21TXR3xFc ）。Fc表示补偿频率，其值通常低于工作频率的1/10。
C6为第二频率补偿设定电容，其容量等于（C2×RESR）/R3。RESR表示输出电压滤波电容C2的等效串联电阻。
当输入电压不高于6V时，为提高变换效率，可在②脚与①脚之间外接一只肖特基二极管。当输出电压为＋5V或3.3V时，或者Vout/Vin>0.65时，可在①脚外接一只自举二极管，以提高效率。自举二极管可选用1N4148型，这时升压电容C5的容量应为0.1μF～1μF。
另外，该芯片若用于将＋12V电压转换为＋5V、则需安装R5，且R4:R5约为1:4.7，如R4为10kΩ，则R5约为47kΩ。
