液晶彩电降压DC-DC芯片的电路特点与代换分析（中）

来源：家电维修作者：佚名 2017-11-29 09:58:05

5.AP1513、AP1510、AP1533、AP1534、AX1302、AX1513、FSP3130、SSP3130
该类芯片为PWM模式降压开关稳压器，内置P沟道MOSFET管、振荡电路、参考电压源、误差放大器、软启动等电路，其引脚功能见表5。

AP1513在海信TLM40V68PK系列（1859板）液晶彩电中的应用电路如图8所示。

6. MP1495

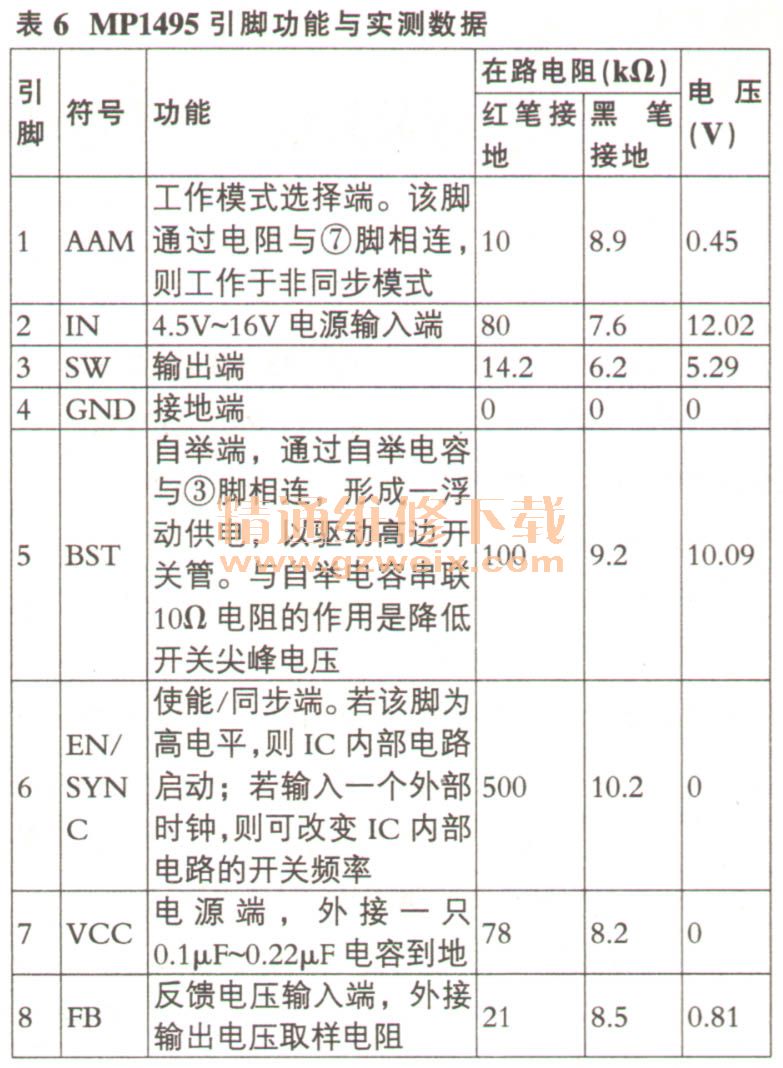

MP1495是一款500kHz高效率同步降压转换器，内置功率MOSFET管及软启动、OCP保护等电路，输入电压4.5V～16V，输出电压可调（基准电压为0.8V），最大输出电流可达3A，其引脚功能见表6。

MP1495在创维8M03机芯液晶彩电中的应用电路如图9所示。
