液晶彩电降压DC-DC芯片的电路特点与代换分析（中）

来源：家电维修作者：佚名 2017-11-29 09:58:05

      7.MP2380
    MP2380是一款DC-DC降压开关电源稳压器，集成有MOSFET开关管和一只振荡频率为600kHz的振荡器，输入电压为4.5V～21V，输出电压为0.8V～15V，输出电流可达5A，常用于液晶彩电主板的供电电路中，其引脚功能见表7。

    该芯片在海信MST6i78机芯液晶彩电中的应用电路如图10所示，+12V电压通过由MP2380（N75 ）及其外围元件组成的DC-DC变换电路，产生＋5V电压（5Vstb ），供主芯片MST6i78内核、DDR存储器、USB接口等电路。

    8.SY8122、SY8122A、SY8123

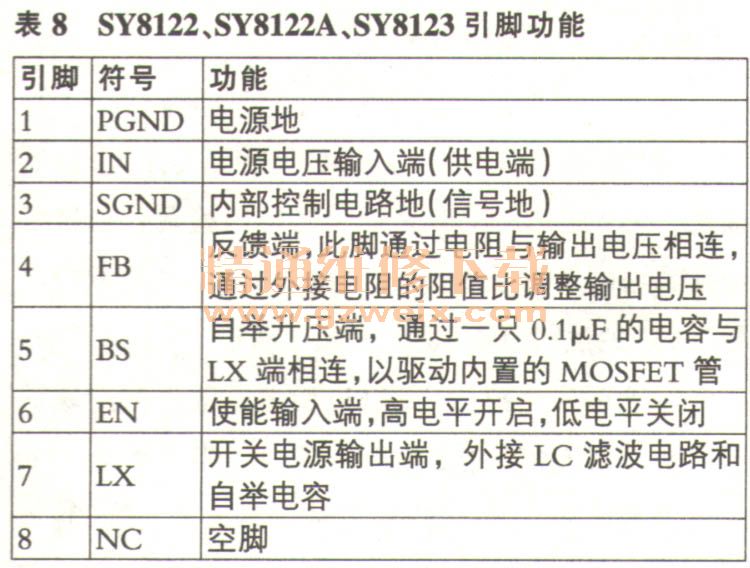

      SY8122/A、SY8123的最大输出电流分别为2A、3A，均采用双列8脚SO-8封装，内置MOs开关管、PWM控制器、软启动等电路，输入电压为4V～15V，输出电压可调，最低输出电压为0.6V，其引脚功能见表8。

    SY8122A在康佳LED32F2200液晶彩电（采用35016705型三合一主板）中的应用电路如图11所示。
