图说4K智能液晶彩电MSD6A918-T8E型主板维修(上)
来源:家电维修  作者:佚名  2018-01-18 06:10:41

    二、供电电路
    1. 1.1V电压形成电路
    该电压分别以U6 、U9(型号:MSH6000A,内置MOSFET管,输入电压为4.5V~16V,最大输出电流为5A)为核心DC-DC变换得到,均是将5V电压转换为1.1V,供给主芯片U100(MSD6A918)内核。U6、U9外围电路相同,如图4所示。

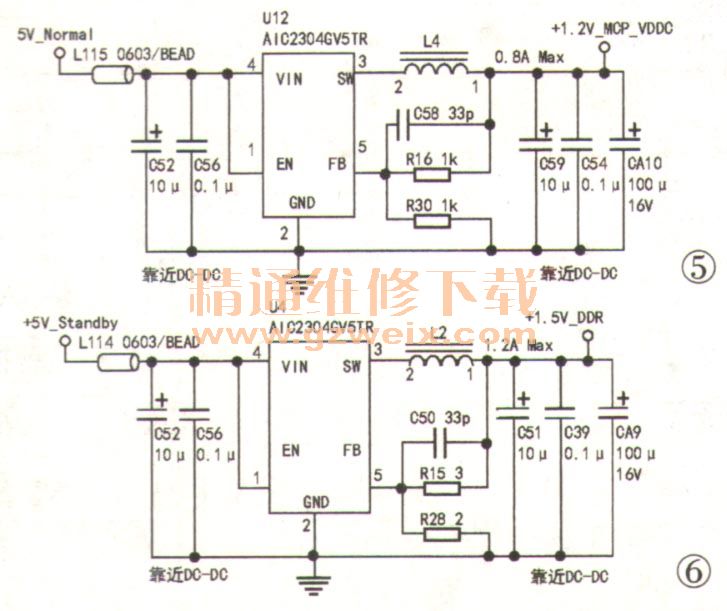

    说明:图中标注为“+5V -Normal”电压简称5V,标注为“+5V-Standby”电压简称5VSB,标注为“+33V-Standby”电压简称3.3VSB,下同。2. 1.2V、1.5V、1.8V和3.3V电压形成电路U12、U4均为降压型DC -DC芯片⑤(SY8009BABC、SY8088AAC或AIC2304GV5TR,输入电压为3.0V~5.5V,最大输出电流为2A),将5V、5VSB电压分别转换为1.2V和1.5V,为DTMB和DDR供电,如图5、图6所示。

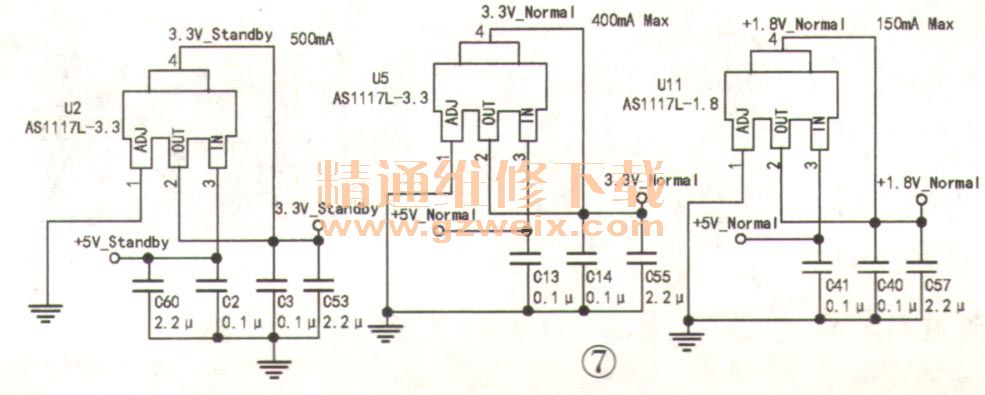

        U11(AS1117L-1.8),将5V电压转换为1.8V,给⑥U100和U1001供电;U2 、U5(AS 1117L-3.3)分别将5VSB和5V电压转换为3.3V,供给U100,如图7所示。

上一页  [1] [2] [3]  下一页
