3. USB3.0供电电路

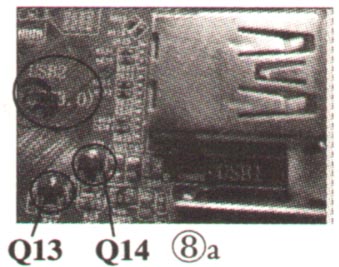

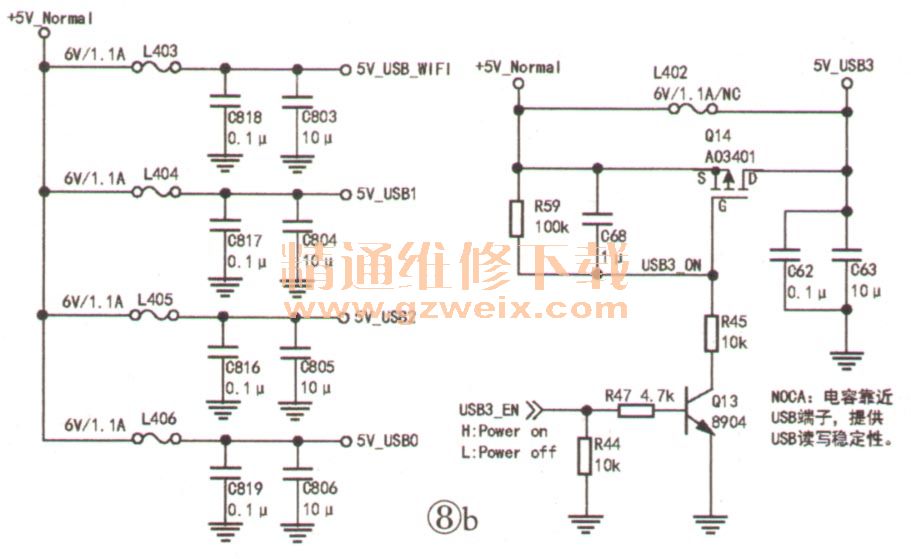

该主板的USB2为传送速度快的USB3.0接口,只有该接口才支持外接移动硬盘。若未选择USB2,U100的USB3 -EN端输出低电平,Q13截止,Q14(P沟道MOs管)截止,如图8所示;当选择USB2时,U100的USB3-EN端输出高电平,Q13导通,Q14随之导通,输出5V电压,供给移动硬盘。
4. MHL检测和供电电路
该主板的HDMI -3接口(插座CN700)既能接受HDMI信号又能接受MHL(Mobile High-Definition Link,移动终端高清影音标准接口)信号。当HDMI-3接口中有MHL设备接入时,其②脚输出高电平(3.3V)信号,加到MOs管QA702(SGM2554A)的④脚,QA702导通,其①、⑤脚输出5V电压供给MHL设备,如图9所示。MHL设备得电工作,输出高清信号,通过HDMI通道送给U100。
