2．音频信号

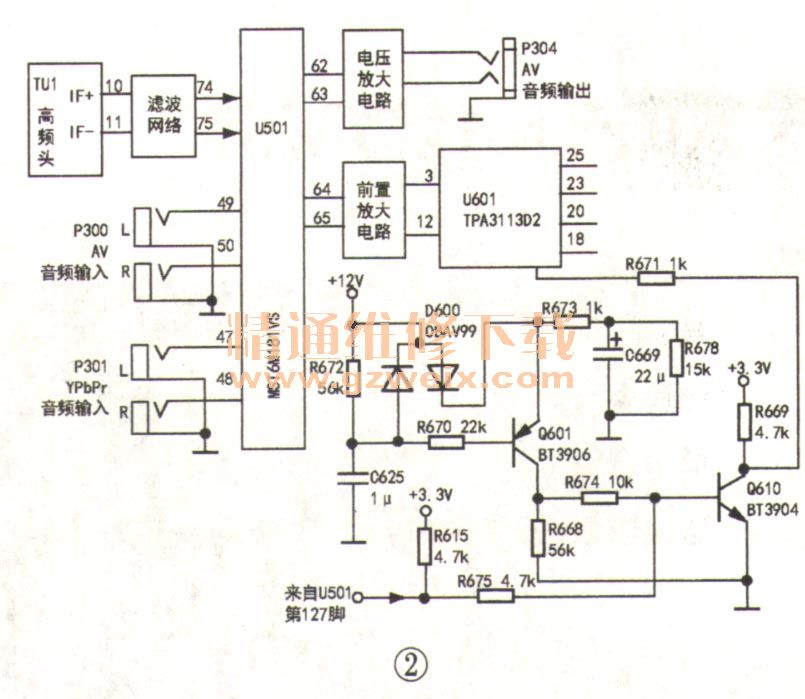

    本机芯液晶彩电的音频信号流程如图2所示。在U501内部，被分频电路分离出的伴音中频信号，经AGC中频放大、鉴频、检波等处理后解调出音频信号，送往信号选择开关。被选择的伴音音频信号在U501内部经声频处理及音效处理后，从U501的64、65脚输出，送往前置放大电路及音频功放块U601（TPA3113D2）。功率放大后的L、R路音频信号分别从U601的25、23及20、18脚输出，推动扬声器发声。AV输入的音频信号经插座P300送入U501的49、50脚，YPbPr与VGA音频信号经插座P301送入U501的47、48脚。上述输入信号被信号选择开关选择后的流程与TV音频信号相同。该机芯液晶彩电AV输出的L、R音频信号从U501的62、63脚输出，经前置放大后从P304的④、②脚输出。

    本机芯液晶彩电开／关机静音控制过程如下：开机时，+12V电压经D600③ 、②脚及R673给C669充电→Q601的。极电压升高升当Q601 e -b结正偏电压大于0.6V时→Q601导通→Q610导通→U601静音控制端①脚为低电平，实现开机时静音。随后，C669通过R678及Q601、Q610放电，此时，C625已充电完毕。当 Q601 b极电位高于e极电位时，Q601截止→Q610截止→U601①脚恢复为高电平→静音解除，保证观看过程声音正常。关机时，C625存储的电荷通过D600①、③脚及R672、12V电源端对地放电。当Q601 b极电位低于e极电位0.6V时→Q601导通→Q610导通→U601①脚为低电平→实现关机时静音。
    当按下遥控器“静音”键时，U501 127脚输出高电平，Q610导通，U601①脚变为低电平，实现人为静音。
