贴片电阻标注方法
来源:本站整理  作者:佚名  2018-02-20 08:50:29

    贴片电阻常见的印字标注方法有:常规3位数标注法、常规4位数标注法,以及2位数字后面加1位字母表示法。带字母的标注方法没有直接数字标注的来得直观方便。
    1.常规3位数标注法或4位数标注法
    3位数表示法:前两位数字代表电阻值的有效数字,第3位数字表示有效数字应乘以10的多少次方,单位Ω。当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置。比如:220表示22×10 0Ω =22Ω,而不是220Ω; 221表示22 ×10 1Ω=220Ω; 272表示27×10 2Ω =2.7kΩ;105表示10×10 5Ω=1 MΩ ;1 R0表示1.0Ω。
    4位数字表示法:前3位数字代表电阻值的有效数字,第4位表示有效数字应乘以10的多少次方,单位Ω。当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置。比如:0100表示010×10 0Ω=10Ω,而不是100Ω ;1000表示100×10 0Ω=100Ω,而不是1000Ω;5101表示510 ×10 1Ω =5100Ω,即5.1kΩ; 3902表示390 ×10 2Ω =39kΩ ;1213表示121×10 3Ω =121kΩ;1504表示150×10 4Ω=1.5MΩ; 5R10表示5.1Ω; R470表示0.47Ω。
    3位数精度为5%,4位数的精度为1%。
    2.2位数字后面加1位字母表示法

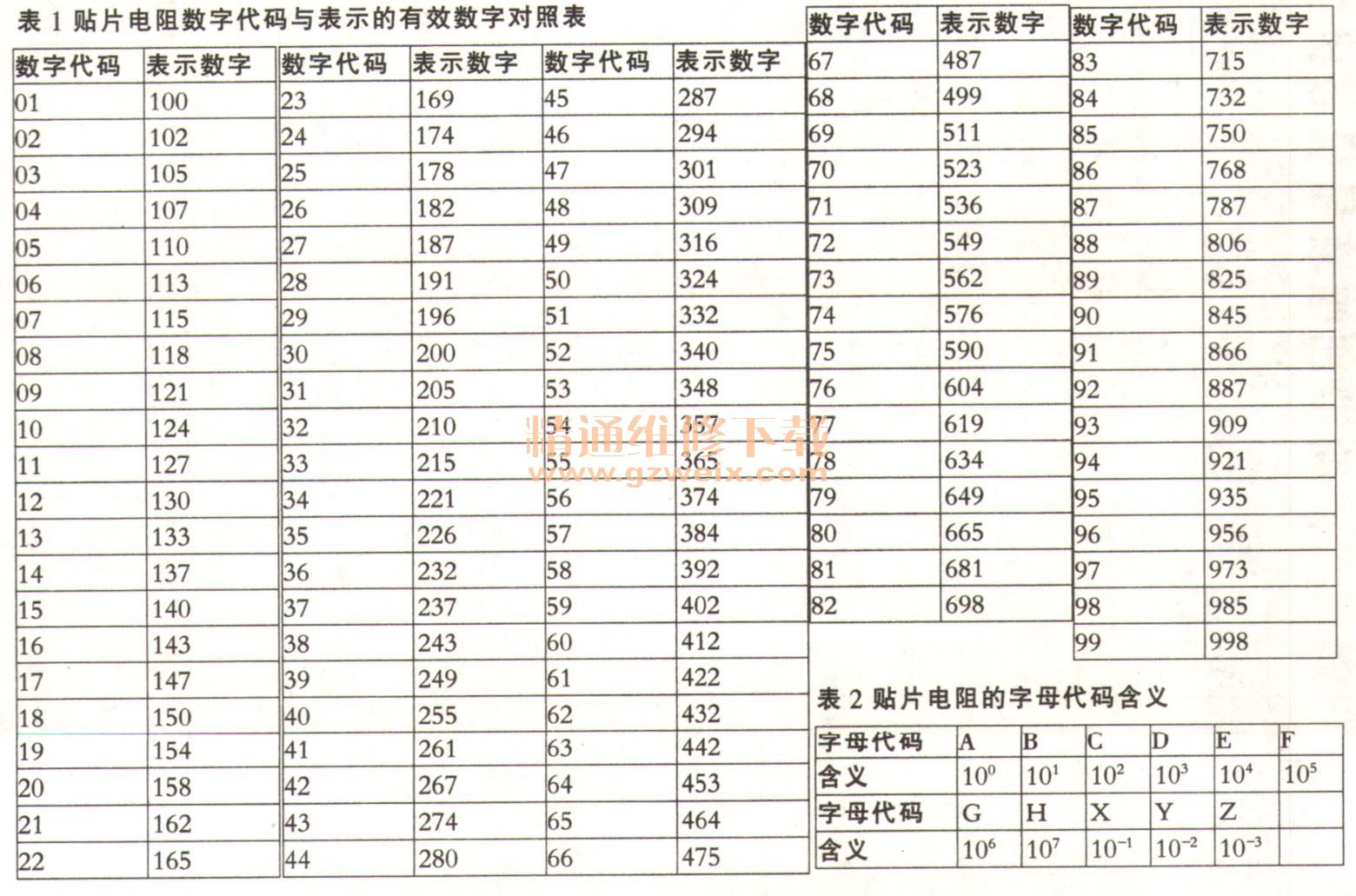

    这种方法前面两位数字是数字代码,而不是表示电阻值的有效数字,后面的字母表示有效数字后面应乘以10的多少次方,单位Ω。其标识意义见下面两个表格。如:30A为200×100Ω,即200Ω;18B为150×10 1Ω,即1.5kΩ; 01C为100×10 2Ω,即10kΩ; 30D为200×10 3Ω,即200kΩ;18E为150×104Ω,即1.5MΩ。
