2.EMMC的应用与维修
    早期的电视大都采用的是Nand Flash，但因Nand Flash在电路中会出现“位反转”现象（NandFlash中的某个位发生变化，即从1变为0，或从。变为1，原因是其中的电压值变化而漂移、读写干扰错误等引起），后期产品已逐渐将其淘汰。随着智能电视不断普及，又因EMMC有其稳定性能，所以，被各大电视厂家大量应用于电路中，况且，EMMC实际上就是Nand Flash＋控制器＋标准接口。
    目前市面上EMMC封装有BGA221、BGA186/ 162，主要用于手机，而BGA153/169则是用于电视机。
    用于电视机的BGA153/169封装，规格有11.5×13mm（常用）、10×11mm、12×16mm、14×18mm。
    EMMC常见品牌有：三星samsung、闪迪san-disk、金士顿Kingston、东芝Toshiba、创见tran-scend、海力士hynix、镁光micron。芯片容量一般为512NM-256GB。

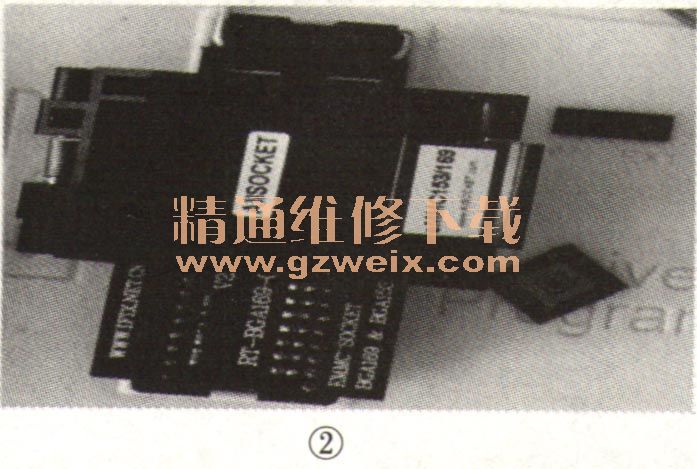

    若检查发现EMMC损坏，可以配合RT809H编程器的离线座（支持169-FBGA封装所有规格）进行离线读取数据，只不过，不同的EMMC规格，需要更换不同的限位框即可，如图2所示。

    EMMC的功能特点：EMMC有四个区，boot1、boot2、user（用户区）、EXT_CSD，从理论上来讲，引导程序放入boot区，主程序写入user区，具体的还要由芯片方案而定，如：MTK和RTD芯片方案的引导在user区，而Mstar芯片方案的引导起始地址在boot1区，不过，最新的MSD6A838方案在boot1区和boot2区都有用到，即boot1区为引导起始地址，boot2区为Mstar魔法钥匙。到目前为止，也是最高级的加密算法。
    EMMC的四个区当中，EXT CSD为EMMC的扩展寄存器，它的主要作用有三个：
   （1）启动位置选择：Mstar单EMMC芯片方案的mboot开始位置在boot1区，而MTK单EMMC芯片方案的mboot开始位置在user区的初始位置，所以，mboot的开始位置在哪个区，对于启动位置的选择就显得非常重要。
   （2）启动位宽选择：启动位宽目前有三种，即8bit、4bit、1bit，另有高速／标准速度选择位，组合起来就有6种。
   （3）复位模式选择：外部复位模式和内部复位模式两种。
