二、主要插座或接口功能介绍
    1．电源输入插座

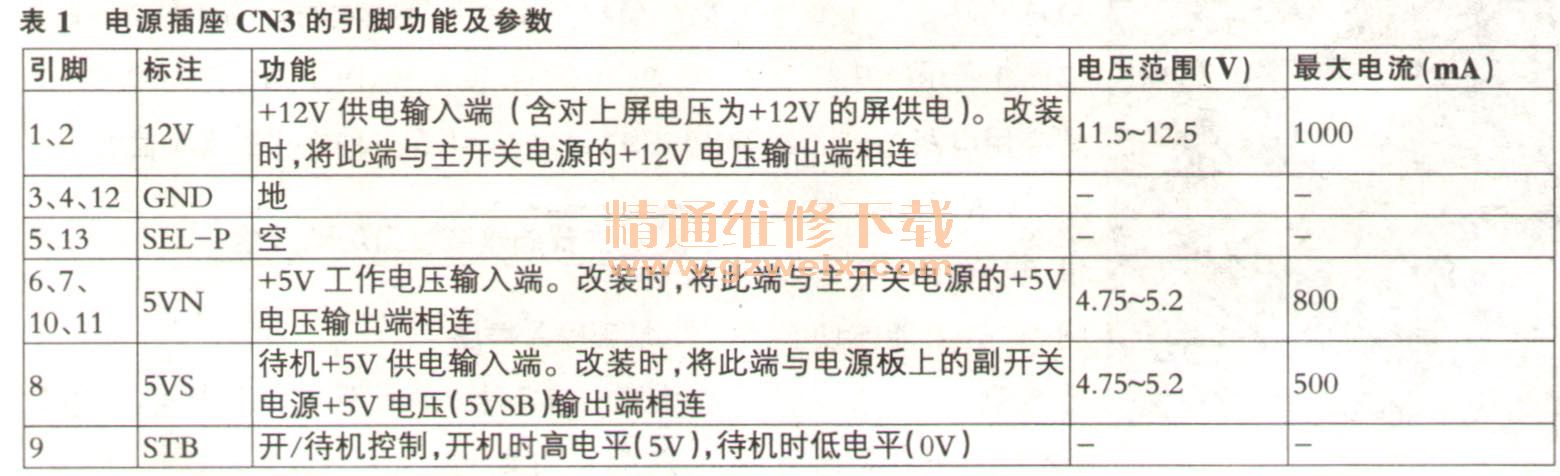

    为便于与多种电源板相连接，该板有两种电源输入方式（采用其中任何一种方式均可）：一是采用单12V供电输入，其输入插孔为CN2或插座CN4 ;二是采用5VS、5V及12V供电方式，其输入插座为CN3（预留有焊点）。CN3的各脚功能及参数见表1。

    2．按键及遥控信号输入插座CN5
    按键及遥控信号输入插座CN5外接按键及遥控接收头，如图5所示。R、G分别接红、绿发光二极管，作为待机和开机指示灯；IR接遥控接收头的信号输出端。S、CH＋、CH-、V＋、V-、M、EN等端外接轻触按钮，分别作为信号源、节目＋、节目－、音量＋、音量－、菜单、开／待机键，按钮的另一端全接
改装时非常方便。

    在实际改装中，也可将插座CN5中R、G改为 开关电源或背光灯驱动板开／关控制信号，wcc分别对应于高、低电平有效。
    提示：（1）表中最大电流仅指主板正常工作时自身消耗的最大电流，不含屏供电及外接设备所消耗的电流。（2）若采用单12V供电方式，12V电源的输出电流不得小于2A.（3）在实际改装中，若开机后上屏电压大幅下降，或开机后主板又立即自动返回到待机状态，这时需检查电源板送出的＋5V或＋12V电压的功率是否足够。
