智能电视主板的应用与维修（中）

来源：家电维修作者：佚名 2018-07-20 09:28:45

    EMMC与CPU间通讯电路如图3所示EMMC印制板点位图如图4所示。

    一般EMMC要正常工作，必须满足以下几个条件：
    1）VCC ; 3.3V供电。
    2）VCCQ（或VCCIO）：3.3V和1.8V两种。这个电压是由CPU的EMMC总线的VCCIO电压值决定的，也就是说CPU的EMMC总线的VC-CIO为3.3V、EMMC的VCCQ就必须为3.3V；如果CPU的VCCIO为1.8V、EMMC的VCCQ就必须为1.8V，这也是使用RT809H编程器飞线读写时，比较重要的一个选择项，选择错误就可能读写出错；不过，离线读写时，就不存在这个状况，默认为3.3V即可。
    3）PSTwe N：复位。低电平复位，工作时为高电平。
    4） Flash选择：高电平选择EMMC、3.3V供电通过电阻送入CPU识别。
    5）CLK：时钟。
    6） CMD：控制指令。
    7）DO-D7：8位数据通讯。
    3.智能电视主板软件结构

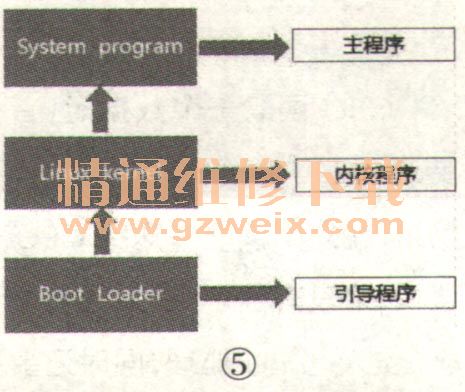

    智能电视主板软件结构如图5所示。从图5可以得知：智能电视的主板软件是由系统的BootLoader、Linux Kernel、System program组成。
