CX4060 PWM控制型2A降压DC-DC转换器
来源:本站整理  作者:佚名  2014-01-22 07:40:16

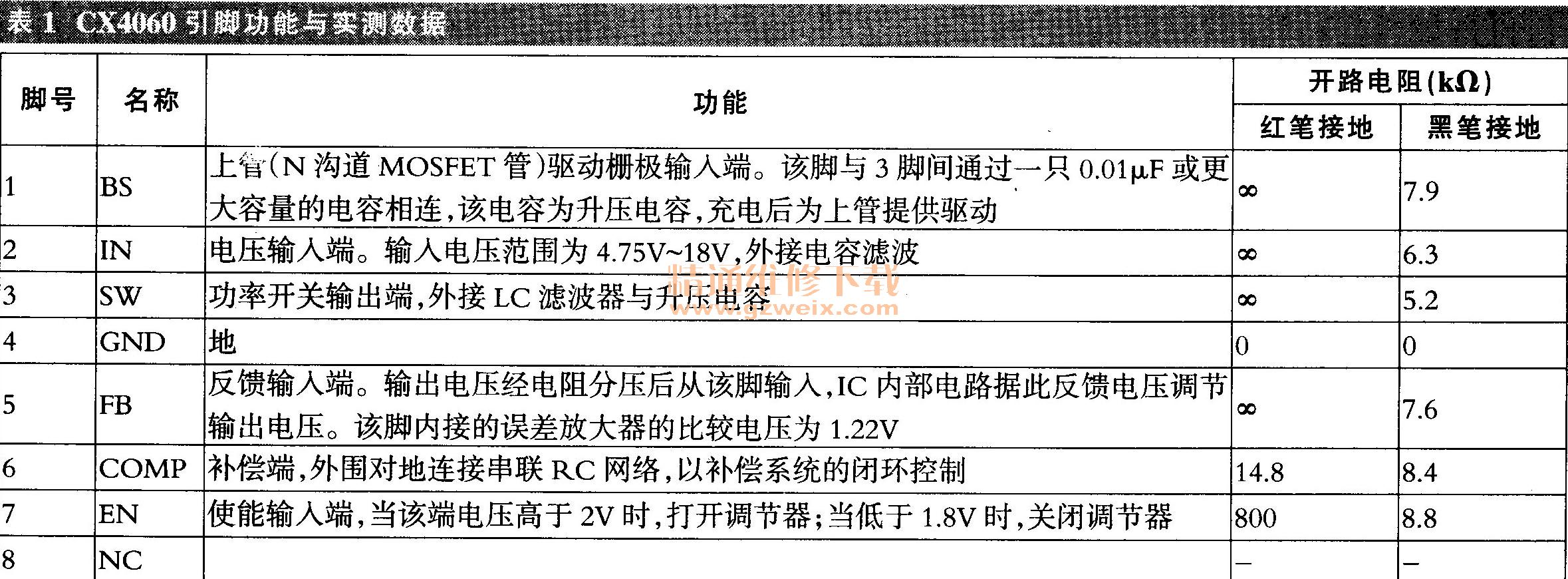

    CX4060是一款PWM控制型降压稳压器,采用无铅SOP-8封装,内部集成有MOSFET管,软启动及过温、过压、低压保护等电路,引脚功能见表1。

    该IC采用PWM控制模式,宽电压输入(4.75V~18V),工作频率为360kHz,转换效率高达95%;输出电压可调,最低可低至1.22V,最高值比输入电压(VIN)低0.85V,并能提供2A的连续负载电流。
    该IC主要用于液晶彩电、DVD及数码产品中,作为直流电压变换IC"该IC典型应用电路如图1所示。

关键词:CX4060
